| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
UG-3660TSWAG01规格书 | Rev.C | English | 1.7 M | 22 | 2016-2-17 | 最新 |

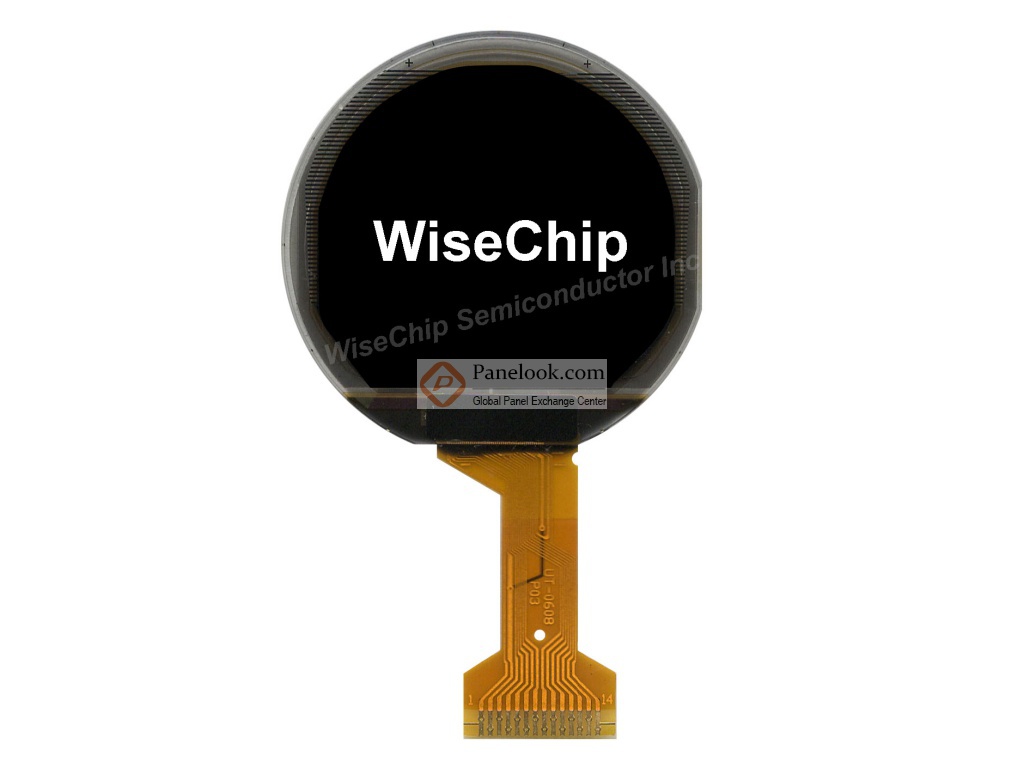

UG-3660TSWAG01是智晶 (WiseChip)推出的一款1.1吋PM-OLED显示屏，它自发光，无触摸。此产品工作温度为 -40 ~ 70°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 圆形显示，宽温。基于它的特征屏库推荐此型号应用于穿戴装置等产品。本产品已邦定SH1108驱动IC。根据屏库掌握的情报此产品于2016年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年07月28日对此型号首次建立参数，并于2024年05月07日对参数进行了最后更新。根据智晶 (WiseChip)于2016年2月17日发布的版本号为Rev.C的产品规格书，UG-3660TSWAG01显示分辨率为160×136，宽高比为5:4 (宽:高)，像素采用矩形排列。它的显示区域尺寸为27.18(宽)×23.1(高) mm，外观尺寸为32.7(宽)×32.2(高)×1.1(厚) mm，产品净重1.96±0.19g。本产品自发光。UG-3660TSWAG01采用了4-wire SPI信号接口，总共14 pins，采用FPC连接，驱屏电压为2.8/12V (Typ.)(VDD/VPP)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此OLED屏，关于UG-3660TSWAG01的最新的生产状态信息和技术信息，屏库®建议您咨询智晶 (WiseChip)。
