矩形
- 显示区域
- 35.052(H)×17.516(V) mm
- 外观尺寸
- 42.04(H)×27.22(V)×1.55(D) mm
- 面板重量
- 3.28g (Typ.)
- 表面处理
- -
- 面板亮度
- 120 cd/m² (Typ.)
- 对比度
- 10000:1 (Typ.) (TM)
- 可视角度
- 80/80/80/80 (Min.)
- 工作模式
- -
- 视角方向
- 全视角
- 反应时间
- 0.01/0.1 (Max.)(Tr/Td)
- 显示颜色
- 单色(蓝色)
- 面板应用
-
- 工作频率
- -
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 自发光
- 驱动IC
已邦定 SSD1309
- 信号接口
- 8-bit 6800/8080 并口, 4-wire SPI, I²C , 24 pins , FPC
- 驱屏电压
- 2.8/12.5V (Typ.)(VDD/VCC)
- 工作环境
- 工作温度 -40 ~ 70 °C, 存储温度 -40 ~ 85 °C

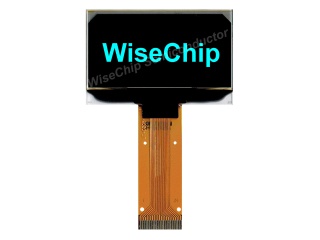

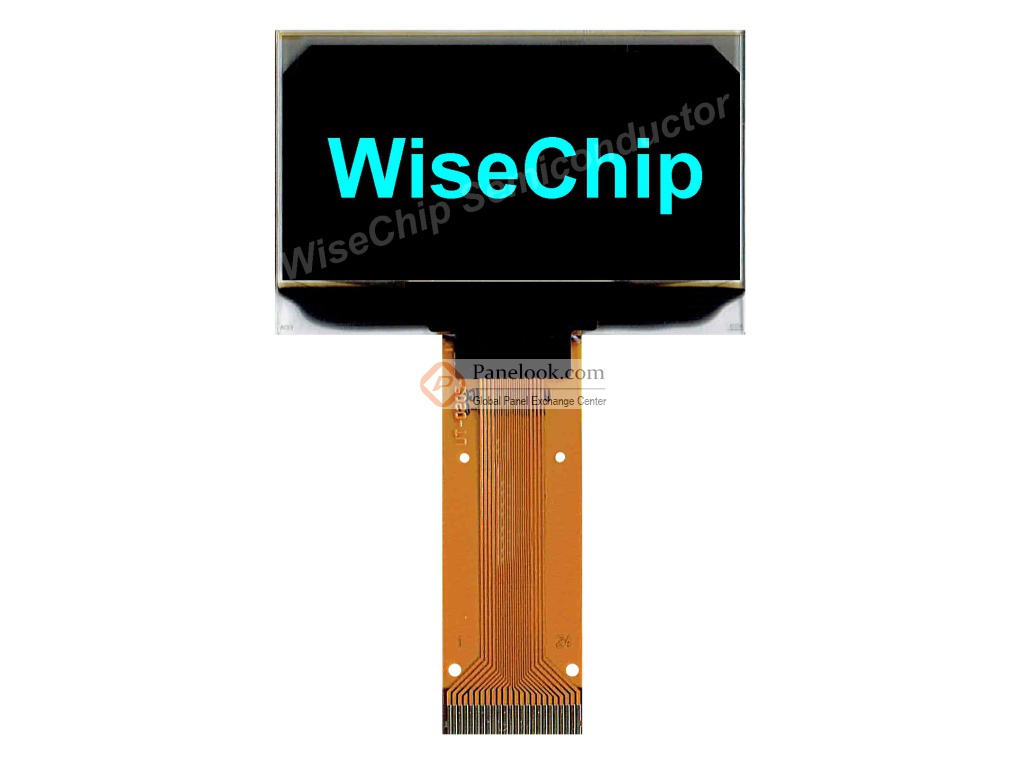

智晶OLED屏UG-2864KLBMG01综述
UG-2864KLBMG01是智晶 (WiseChip)推出的一款1.54吋PM-OLED显示屏，它自发光，无触摸。此产品工作温度为 -40 ~ 70°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 宽温。基于它的特征屏库推荐此型号应用于手持终端，穿戴装置等产品。本产品已邦定SSD1309驱动IC。根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月06日对此型号首次建立参数，并于2024年05月07日对参数进行了最后更新。根据智晶 (WiseChip)于2011年7月7日发布的版本号为Rev.A的产品规格书，UG-2864KLBMG01显示分辨率为128×64，宽高比为2:1 (宽:高)，像素采用矩形排列。它的显示区域尺寸为35.052(宽)×17.516(高) mm，外观尺寸为42.04(宽)×27.22(高)×1.55(厚) mm，可视尺寸为37.052(宽)×19.516(高) mm，产品净重3.28g (Typ.)。本产品自发光。UG-2864KLBMG01采用了8-bit 6800/8080 并口, 4-wire SPI, I²C信号接口，总共24 pins，采用FPC连接，驱屏电压为2.8/12.5V (Typ.)(VDD/VCC)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此OLED屏，关于UG-2864KLBMG01的最新的生产状态信息和技术信息，屏库®建议您咨询智晶 (WiseChip)。
|
