| 制造商 | 悠景 (Univision) | 型号 | UG-2864HLBEG01 |
|---|---|---|---|
| 对角尺寸 | 0.96英寸 | 类型 | PM-OLED, OLED屏 |
| 显示区域 | 21.744(W)×10.864(H) mm | 外观尺寸 | 26.7(W)×19.26(H)×1.55(D) mm |
| 像素排列 | 矩形 | 解析度 | 128×64, 2:1 |
| 面板重量 | 1.54g (Typ.) | 表面处理 | - |
| 显示亮度 | 100 cd/m² (Typ.) | 对比度 | 2000:1 (Typ.) (透射) |
| 推荐视向 | - | 响应时间 | 0.01/0.1 (Max.)(Tr/Td) ms |
| 可视角度 | 80/80/80/80 (Min.)  |
显示模式 | - |
| 支持颜色 | 单色(蓝色) | 应用产品 | |
| 功率消耗 | - | 光源类型 | 自发光, 10K小时 |
| 刷新率 | - | 触摸技术 | 无触摸 |
| 驱动IC | |||
| 接口类型 | 30 pins 8-bit 6800/8080 并口, 3/4-wire SPI, I²C , FPC | ||
| 电压供应 | 2.8/9V (Typ.)(VDD/VCC) | ||
| 应用环境 | 工作温度 -30 ~ 70 °C , 存储温度 -40 ~ 80 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
UG-2864HLBEG01规格书 | Rev.B | English | 1.6 M | 31 | 2014-01-23 | 最新 | |
|
|
UG-2864HLBEG01规格书 | Rev.A | English | 1.2 M | 30 | 2009-9-7 | ||
|
|
UG-2864HLBEG01规格书 | 20090219 | English | 1.8 M | 29 | 2009-2-19 |

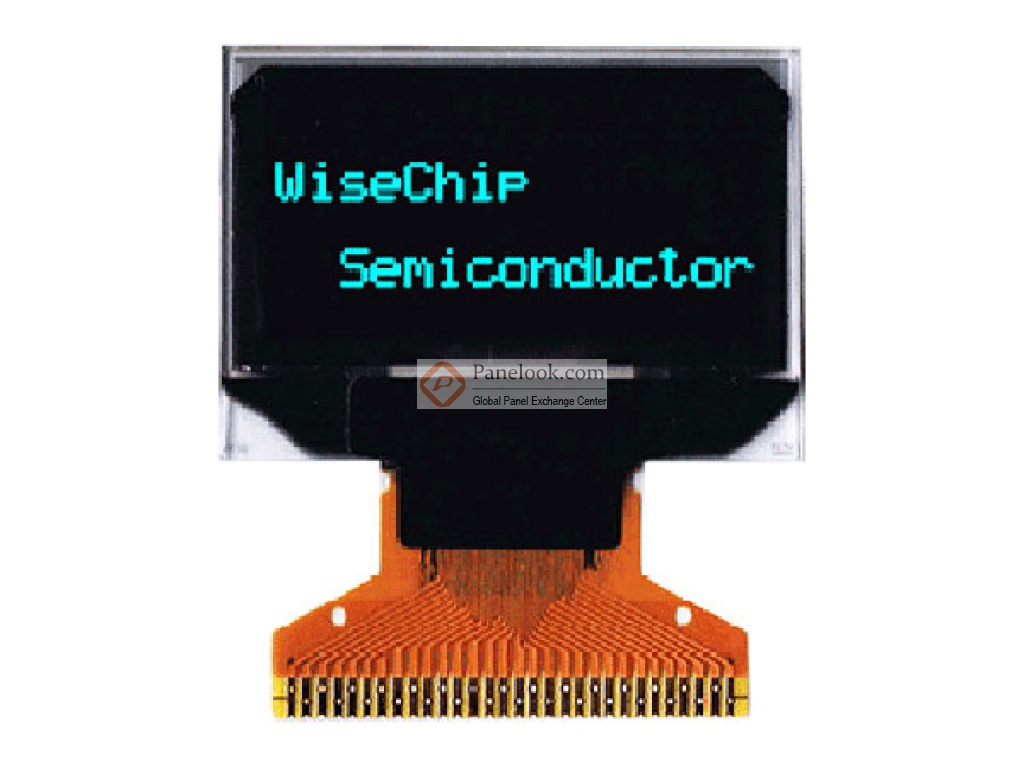

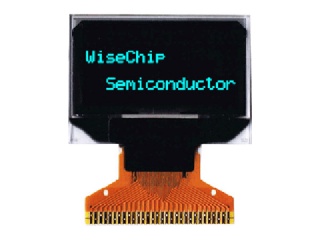

UG-2864HLBEG01是悠景科技股份有限公司 (悠景，Univision) 推出的一款采用PM-OLED技术的0.96英寸显示屏，它自发光，无触摸，已邦定SSD1306驱动IC。根据悠景 (Univision)于2009年9月7日发布的版本号为Rev.A的产品规格书，UG-2864HLBEG01显示分辨率为128×64，宽高比为2:1 (宽:高)，像素采用矩形排列。它的显示区域尺寸为21.744×10.864 (宽×高) mm，可视尺寸为23.744×12.864 (宽×高) mm，外观尺寸为26.7×19.26 (宽×高)×1.55(厚) mm，产品净重1.54g (Typ.)。本产品自发光，光源的使用寿命为10K小时。UG-2864HLBEG01采用了8-bit 6800/8080 并口, 3/4-wire SPI, I²C信号接口，总共30 pins，采用FPC连接，驱屏电压为2.8/9V (Typ.)(VDD/VCC)。如果开发新产品想采用UG-2864HLBEG01OLED屏，屏库®建议您向悠景 (Univision)或其代理商了解关于UG-2864HLBEG01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q1量产，于2020年Q4停产，当前生产状态为已停产。目前UG-2864HLBEG01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年08月30日对此型号首次建立参数，并于2025年05月08日对参数进行了最后更新。它的工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 80°C。基于它宽温等特征，此型号推荐使用于穿戴装置，MP3 PMP。
