组装屏液晶模组TY05001C0-40 V1概况-全球液晶屏交易中心-屏库

人气指数：5370 2025-07-15 03:30

组装屏液晶模组TY05001C0-40 V1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2010,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

组装屏 (No Brand)

5.0英寸

800(RGB)×480, WVGA, 15:9

108(W)×64.8(H) mm

12 o'clock

262K

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

TY05001C0-40 V1
a-Si TFT-LCD, 液晶模组
RGB垂直条状
120.7(W)×75.8(H) mm
-
-
-
TN，常白显示，透射式
-
6S1P WLED, 无驱动
4线电阻触摸屏

接口类型
供应电压
应用环境

Parallel RGB (1 ch, 6-bit) , 40 pins , FPC

2.8/2.8V (Typ.)(VDD/VCI)

工作温度: -20 ~ 70 °C ; 存储温度: -30 ~ 80 °C

组装屏液晶模组TY05001C0-40 V1规格书

暂无规格书上传TY05001C0-40 V1规格书

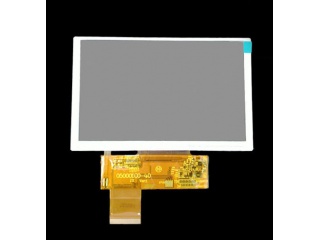

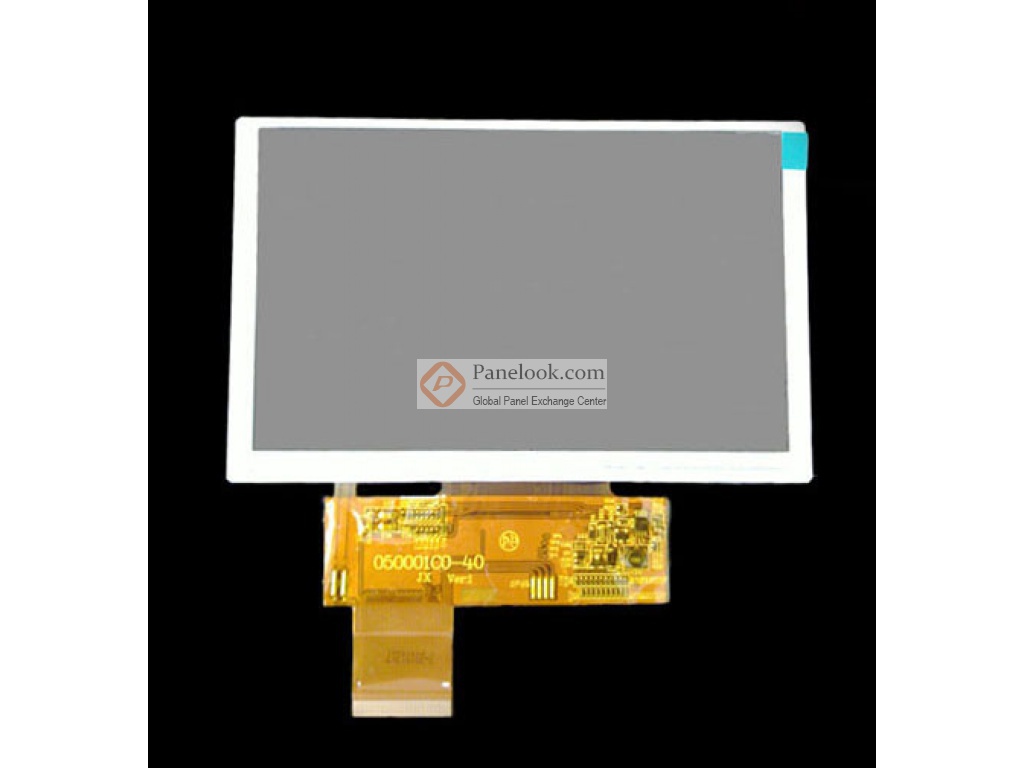

组装屏液晶模组TY05001C0-40 V1图片

组装屏液晶模组TY05001C0-40 V1摘要

TY05001C0-40 V1是 (组装屏，No Brand) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏，已邦定OTD9960 + OTA7001驱动IC。根据组装屏 (No Brand)于2010年11月10日发布的版本号为Rev.V2的产品规格书，TY05001C0-40 V1显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，外观尺寸为120.7×75.8 (宽×高) mm。背光方面此产品采用了6S1P WLED发光的侧入式光源，不含背光驱动。TY05001C0-40 V1采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(VDD/VCI)。如果开发新产品想采用TY05001C0-40 V1液晶模组，屏库®建议您向组装屏 (No Brand)或其代理商了解关于TY05001C0-40 V1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前TY05001C0-40 V1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月29日对此型号首次建立参数，并于2025年07月15日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光， 3 in 1 FPC等特征，
