日立液晶模组TX41D97VC1HAA主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2003,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

日立 (HITACHI)

16.1英寸

1400(RGB)×1050, SXGA+, 4:3

326.55(H)×244.913(V) mm

950g (Max.)

330 cd/m² (Typ.)

65/65/50/50 (Typ.)(CR≥10)

262K

60Hz

厚屏 (PCBA弯折, 厚度≥5.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

TX41D97VC1HAA
a-Si TFT-LCD, 液晶模组
RGB垂直条状
340(H)×260(V)×10(D) mm
镜面 (Haze 0%)，Hard coating (2H)，反射率 1.2% (Typ.)
600:1 (Typ.) (透射)
TN，常白显示，透射式
30/20 (Typ.)(Tr/Td) ms

无触摸
2 pcs CCFL, 10K小时, 无驱动

信号接口
驱屏电压
工作环境

LVDS (2 ch, 6-bit) , 30 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

日立液晶模组TX41D97VC1HAA规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TX41D97VC1HAA规格书	20030701	English + Japanese	491.7 K	15	2003-7-1	最新	付费下载

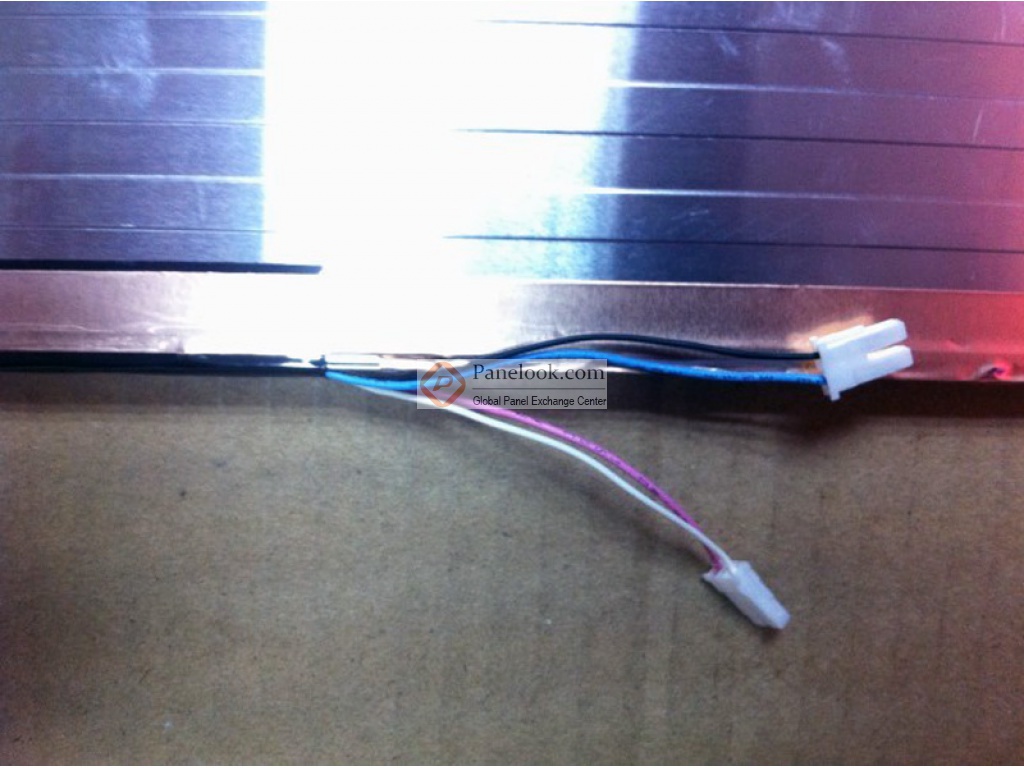

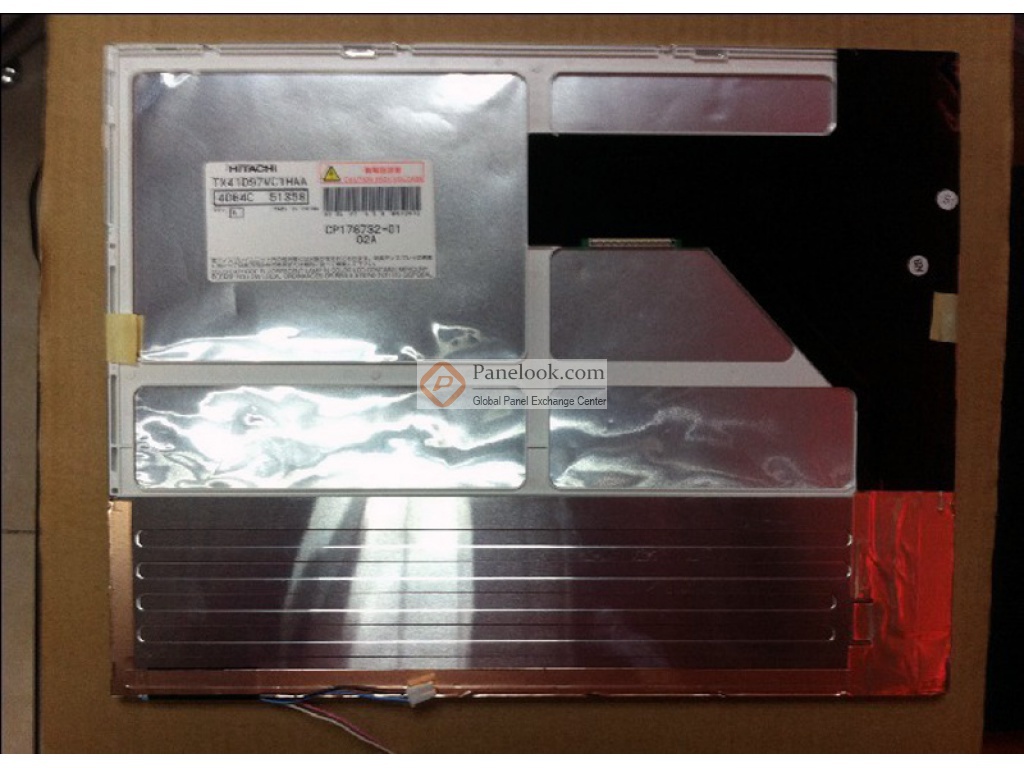

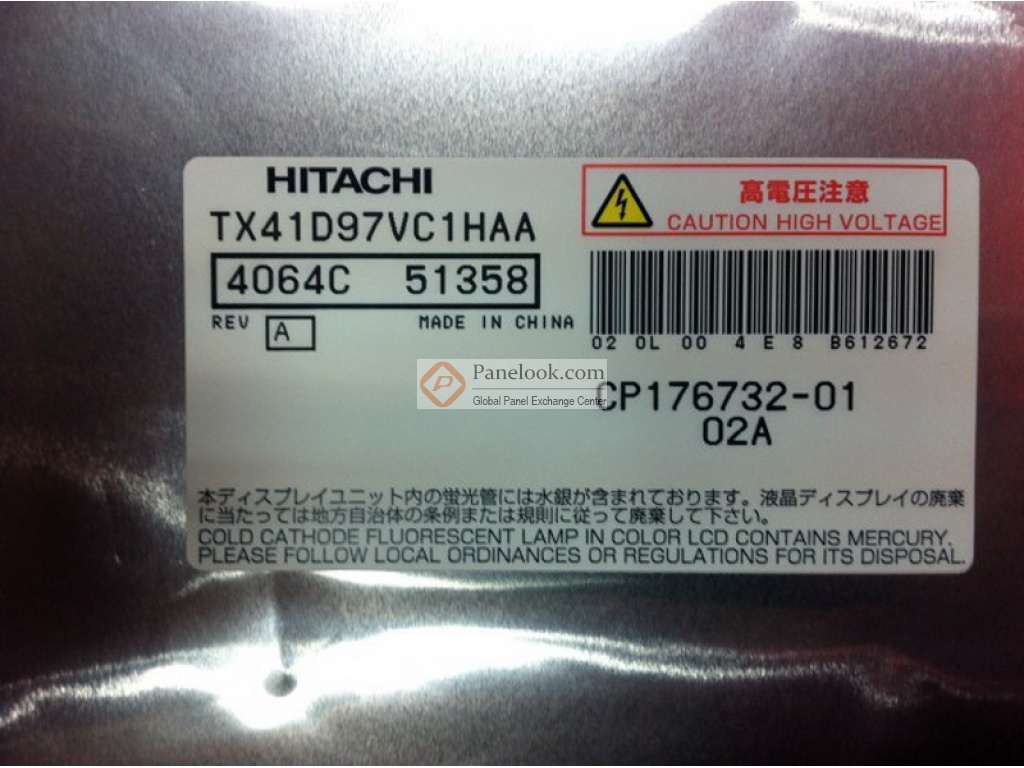

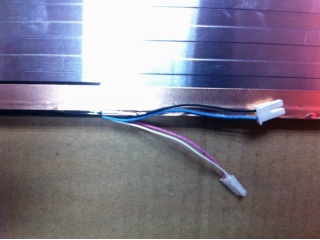

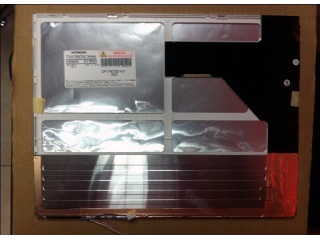

日立液晶模组TX41D97VC1HAA图片

日立液晶模组TX41D97VC1HAA综述

TX41D97VC1HAA是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用a-Si TFT-LCD技术的16.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据日立 (HITACHI)于2003年7月1日发布的版本号为20030701的产品规格书，TX41D97VC1HAA显示分辨率为1400(RGB)×1050 (SXGA+)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为326.55×244.913 (宽×高) mm，可视尺寸为330.4×248.8 (宽×高) mm，外观尺寸为340×260 (宽×高)×10(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，反射率 1.2% (Typ.)，产品净重950g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。TX41D97VC1HAA采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX41D97VC1HAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX41D97VC1HAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2003年Q3量产，当前生产状态为已停产。目前TX41D97VC1HAA在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年07月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面镜面等特征，此型号推荐使用于笔记本。
