日立液晶模组TX20D28VM2BAA概况-全球液晶屏交易中心-屏库

人气指数：6789 2025-01-07 03:47

日立液晶模组TX20D28VM2BAA主要参数

现货数量
1716片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2010,Q1
开始量产
2010,Q2
最后下单
2013,Q4
最后出货
2014,Q2

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

日立 (HITACHI)

8.0英寸

800(RGB)×480, WVGA, 15:9

174(H)×104.4(V) mm

170g (Typ.)

400 cd/m² (Typ.)

80/80/60/80 (Typ.)(CR≥10)

6 o'clock

262K, 61% NTSC

60Hz

3.16W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

TX20D28VM2BAA
a-Si TFT-LCD, 液晶模组
RGB垂直条状
189(H)×120(V)×8(D) mm
-
600:1 (Typ.) (透射)
TN，常白显示，透射式
20/10 (Typ.)(Tr/Td) ms

无触摸
3S15P WLED, 40K小时, 含LED驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 6-bit) , 20 pins , 端子

3.3V (Typ.)

工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C , 耐振动性: 2.0G (19.6 m/s²)

共5条现货>>

日立液晶模组TX20D28VM2BAA VIP卖家现货

TSS Service Center Co., Limited

第14年

百万源电子有限公司

第10年

新屏原厂原包, 通用A级, 约95%无亮点

500片, 2片起售, 中国大陆仓

即刻交货

详情

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

东莞银显光电有限公司

第5年

深圳市亿骏电子有限公司

第7年

新屏原厂原包, 通用A级, 约95%无亮点

86片, 2片起售, 中国大陆仓

即刻交货

详情

共1个供应商>>

日立液晶模组TX20D28VM2BAA VIP供应商

伊贝斯诚(香港)有限公司

第9年

TX20D28VM2BAA 长期供应零售

深圳市

日立液晶模组TX20D28VM2BAA规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TX20D28VM2BAA规格书	Ver.2	English	799.1 K	25	2012-5-1	最新	付费下载
	TX20D28VM2BAA规格书	Ver.1	English	759.6 K	25	2010-1-28		会员下载

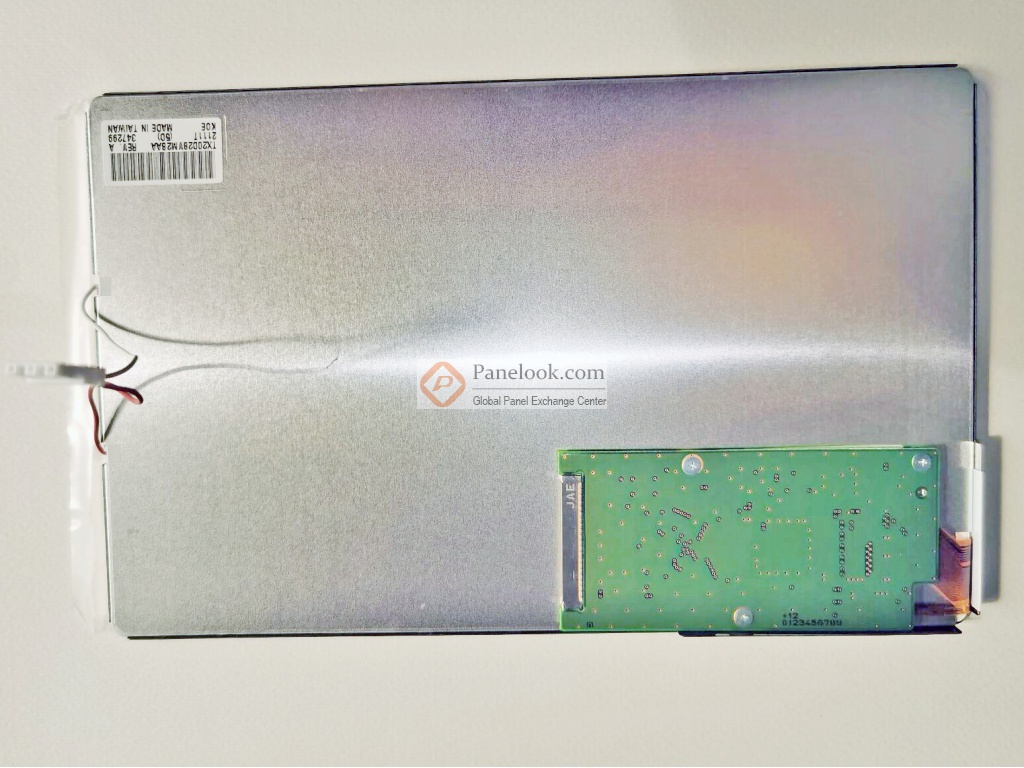

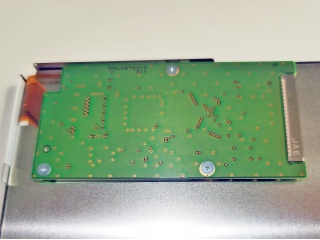

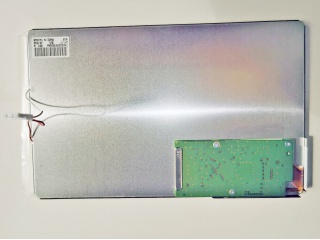

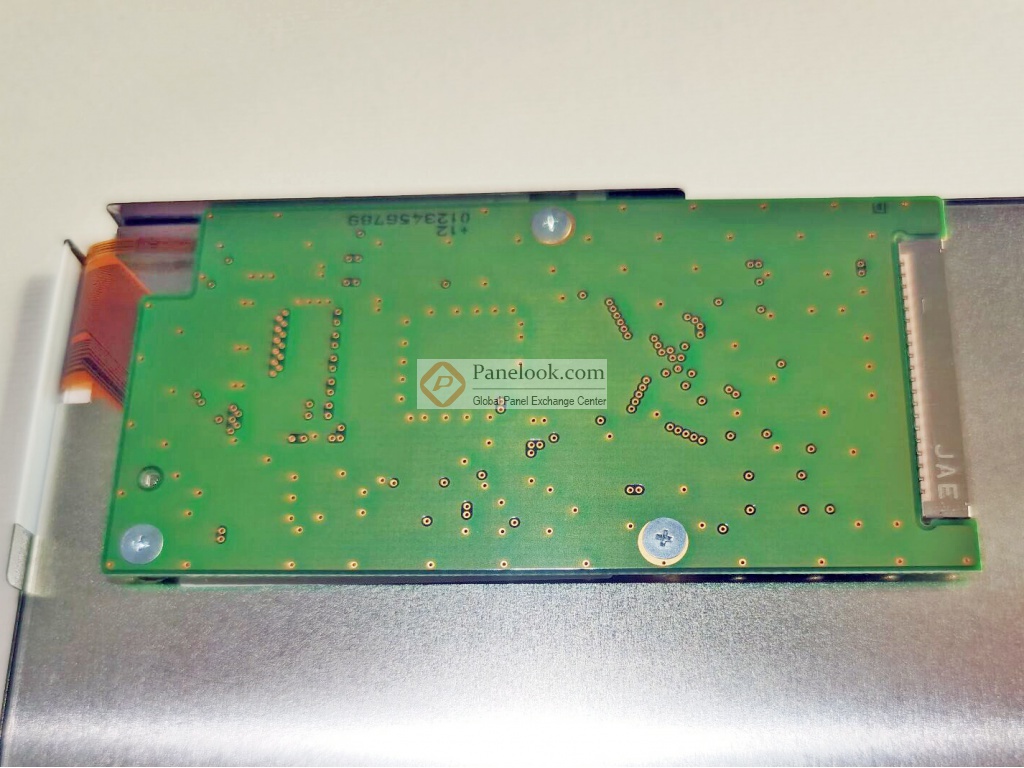

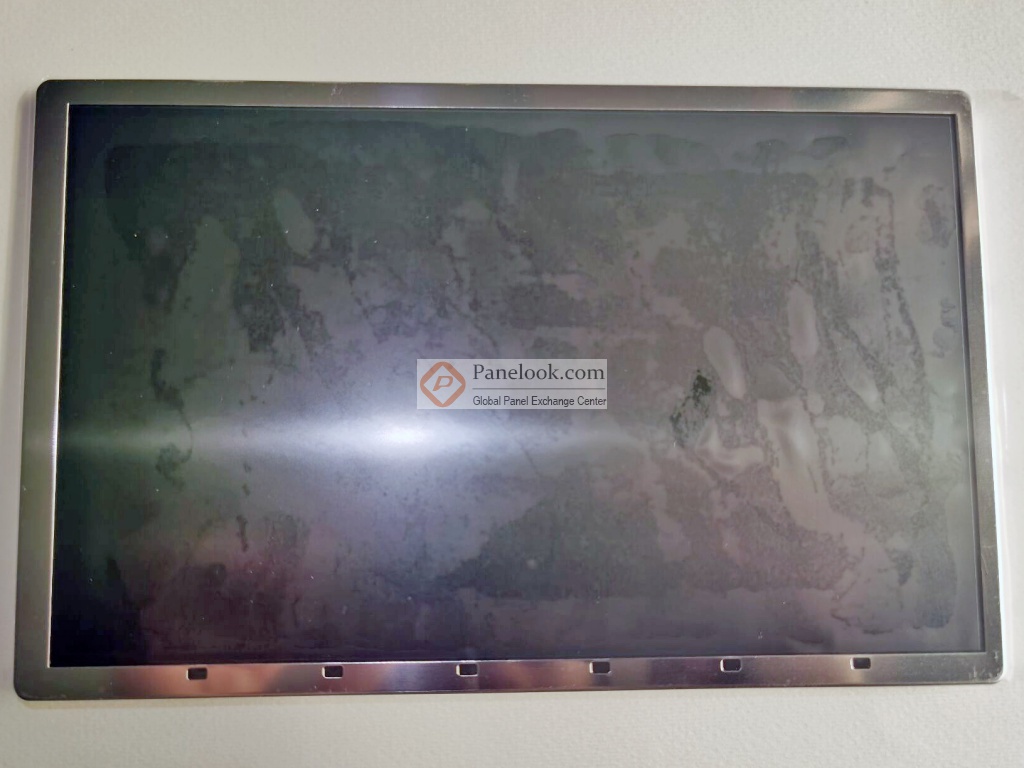

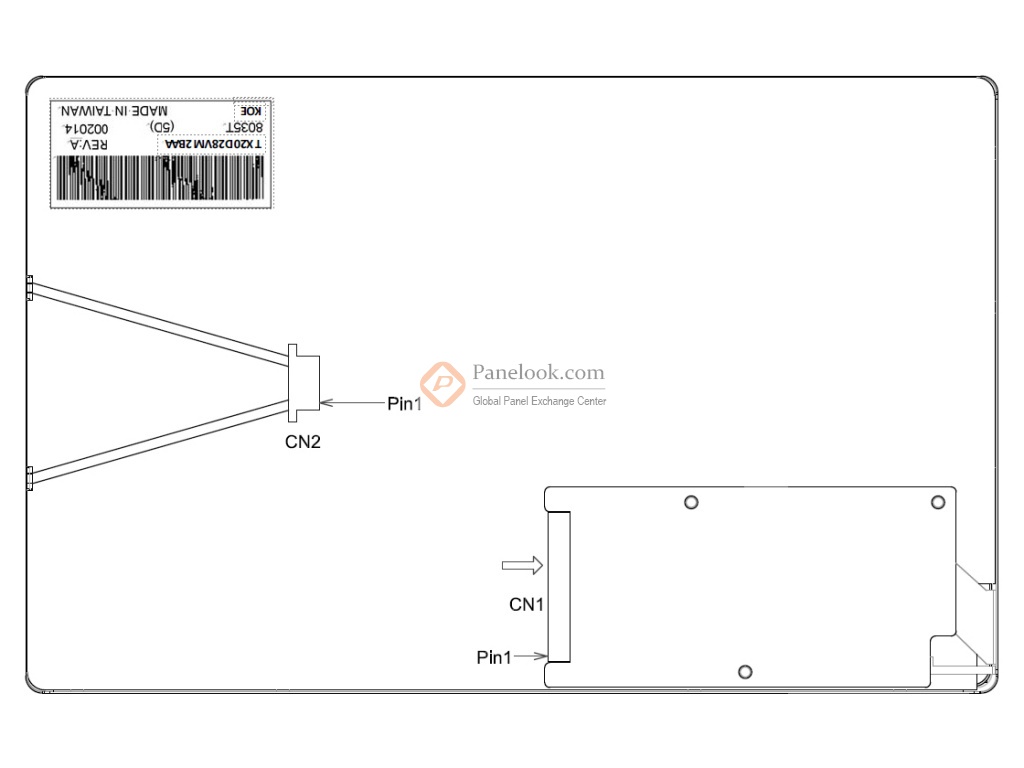

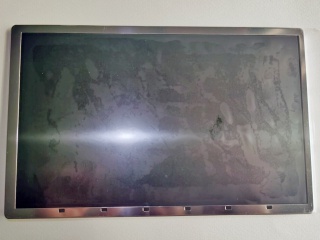

日立液晶模组TX20D28VM2BAA图片

日立液晶模组TX20D28VM2BAA摘要

日立 (HITACHI) 推出的TX20D28VM2BAA是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2010年Q2量产，于2014年Q2停产，当前生产状态为已停产。目前TX20D28VM2BAA在屏库上有5条现货信息、1家供应商信息，交易氛围活跃。屏库于2012年06月18日对此型号首次建立参数，并于2025年01月07日对参数进行了最后更新。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.2的产品规格书，TX20D28VM2BAA显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为174×104.4 (宽×高) mm，可视尺寸为178.0×108.4 (宽×高) mm，外观尺寸为189(宽)×120(高)×8(厚) mm，产品净重170g (Typ.)。背光方面此产品采用了3S15P WLED发光的侧入式光源，光源的使用寿命为40K小时，含LED驱动。TX20D28VM2BAA采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX20D28VM2BAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX20D28VM2BAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
