日立液晶模组TX20D16VM2BAA概况-全球液晶屏交易中心-屏库

人气指数：10617 2024-04-14 05:51

日立液晶模组TX20D16VM2BAA主要参数

现货数量
2169片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2004,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	日立 (HITACHI)	面板型号	TX20D16VM2BAA
面板尺寸	8.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	800(RGB)×480, WVGA, 15:9	像素布局	RGB垂直条状
显示区域	174(H)×104.4(V) mm	外观尺寸	189(H)×120(V)×10.5(D) mm
面板重量	230g (Typ.)	表面处理	雾面
面板亮度	350 cd/m² (Typ.)	对比度	200:1 (Typ.) (TM)
可视角度	50/50/50/50 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	20/10 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	1 pcs CCFL, 无驱动
显示颜色	262K, 68% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	CMOS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 85 °C, 耐振动性 2.0G (19.6 m/s²)

共3条现货>>

日立液晶模组TX20D16VM2BAA VIP卖家现货

TSS Service Center Co., Limited

第14年

东莞银显光电有限公司

第5年

新屏原厂原包, 通用A级, 约90%无亮点

69片, 5片起售, 中国大陆仓

1周内交货

详情

深圳市银基电子有限公司

第9年

日立液晶模组TX20D16VM2BAA规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
TX20D16VM2BAA规格书	Ver.3	English	1.4 M	23	2012-5-1	最新	付费下载
TX20D16VM2BAA规格书	Ver.2	English	722.4 K	23	2008-5-13		付费下载
TX20D16VM2BAA规格书	Ver.1	English	759.8 K	23	2004-9-7		付费下载
TX20D16VM2BAA规格书	Ver.1	English	698.2 K	24	2003-9-30		付费下载

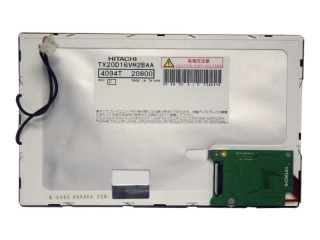

日立液晶模组TX20D16VM2BAA图片

日立液晶模组TX20D16VM2BAA摘要

TX20D16VM2BAA是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.3的产品规格书，TX20D16VM2BAA显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为174×104.4 (宽×高) mm，可视尺寸为178.0×108.4 (宽×高) mm，外观尺寸为189×120 (宽×高)×10.5(厚) mm，表面处理为雾面，产品净重230g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，不含背光驱动。TX20D16VM2BAA采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX20D16VM2BAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX20D16VM2BAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2004年Q3量产，当前生产状态为已停产。目前TX20D16VM2BAA在屏库上有3条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月28日对此型号首次建立参数，并于2024年04月14日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C，耐振动性为2.0G (19.6 m/s²)。基于它表面雾面等特征，此型号推荐使用于工业。

比较全部

日立 TX20D16系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
TX20D16VM1CAA	日立	8.0"	液晶模组	800×480	400	350:1	CCFL	TTL	0	0
TX20D16VM2BAA	日立	8.0"	液晶模组	800×480	350	200:1	CCFL	TTL	0	2169
TX20D16VM2BAB	日立	8.0"	液晶模组	800×480	350	200:1	CCFL	TTL	2个	1931
TX20D16VM2BBA	日立	8.0"	液晶模组	800×480	280	200:1	CCFL	TTL	0	0

共14个型号>>

8.0", 800×480, 6-bit, TTL, CCFL, 普亮, 液晶模组热门型号

(共14个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
TX20D16VM2BAB	日立	8.0"	液晶模组	800×480	350	200:1	CCFL	TTL	2个	1931
TX20D16VM2BAA	日立	8.0"	液晶模组	800×480	350	200:1	CCFL	TTL	0	2169
TX20D18VM2BPA	日立	8.0"	液晶模组	800×480	280	200:1	CCFL	TTL	1个	200
AT080TN01	群创	8.0"	液晶模组	800×480	350	300:1	CCFL	TTL	0	0
TX20D16VM1CAA	日立	8.0"	液晶模组	800×480	400	350:1	CCFL	TTL	0	0
TX20D16VM2BBA	日立	8.0"	液晶模组	800×480	280	200:1	CCFL	TTL	0	0
TX20D17VM2BBA	日立	8.0"	液晶模组	800×480	480	200:1	CCFL	TTL	0	0
LB080W02-A1	LG Display	8.0"	液晶模组	800×480	400		CCFL	TTL	0	0
LB080WV3-B1	LG Display	8.0"	液晶模组	800×480	400	400:1	CCFL	TTL	0	0
LB080WV3-B2	LG Display	8.0"	液晶模组	800×480	400	400:1	CCFL	TTL	0	0
