| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| KOE (KOE) |
| 7.0英寸 |
| 800(RGB)×480, WVGA, 15:9 |
| 152.4(H)×91.44(V) mm |
| 128g |
| 600 cd/m² (Typ.) |
80/80/80/80 (Typ.)(CR≥10)  |
| - |
| 262K, 46% NTSC |
| 60Hz |
| 2.56W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TX18D45VM5BAA | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 165(H)×106(V)×8.3(D) mm | |
| - | |
| 400:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 3S9P WLED, 40K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

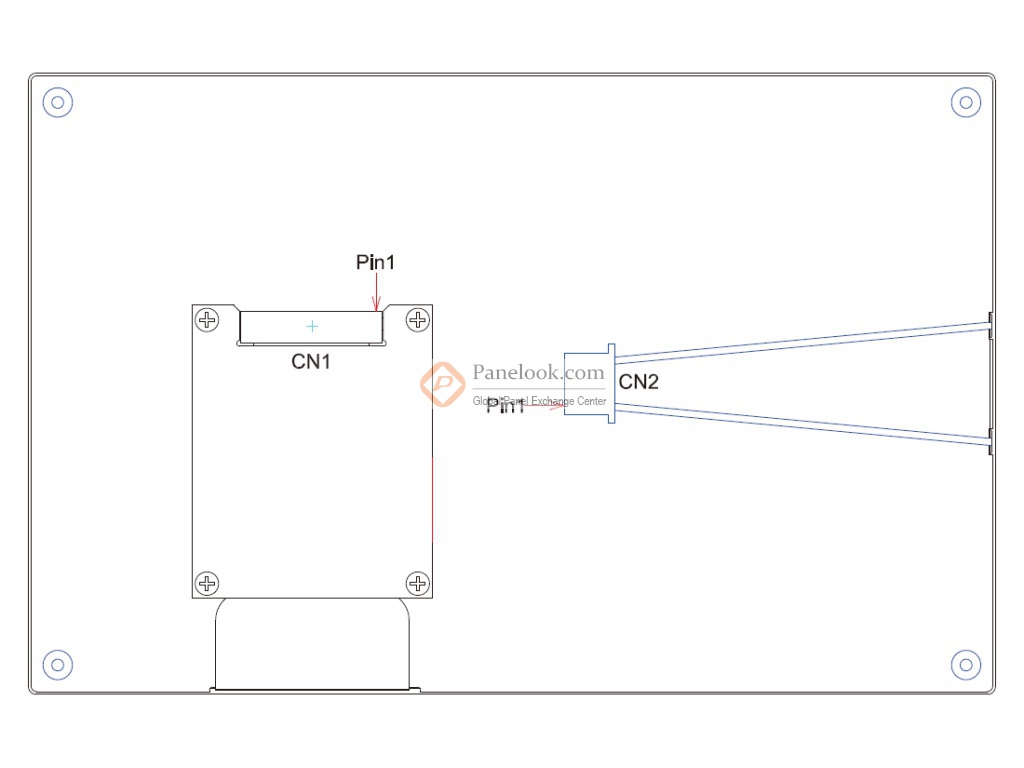

| LVDS (1 ch, 6-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -30 ~ 80 °C, 存储温度: -30 ~ 80 °C , 耐振动性: 2.0G (19.6 m/s²) |
深圳市
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TX18D45VM5BAA规格书 | Ver.3 | English | 1.1 M | 25 | 2023-2-1 | 最新 | |
|
|
TX18D45VM5BAA规格书 | Ver.2 | English | 891 K | 25 | 2018-3-2 | ||
|
TX18D45VM5BAA规格书 | Ver.1 | English | 880.9 K | 25 | 2014-1-24 | ||
|
|
TX18D45VM5BAA规格书 | Tentative Ver.1 | English | 605 K | 18 | 2012-8-27 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
TX18D45VM5BAA产品变更通知单（PCN） | 20230112 | 2023-1-12 | 下载文件 |
TX18D45VM5BAA是高雄晶杰达光电科技股份有限公司 (KOE，KOE) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据KOE (KOE)于2018年3月2日发布的版本号为Ver.2的产品规格书，TX18D45VM5BAA显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.5×93.44 (宽×高) mm，外观尺寸为165×106 (宽×高)×8.3(厚) mm，产品净重128g。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。TX18D45VM5BAA采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX18D45VM5BAA液晶模组，屏库®建议您向KOE (KOE)或其代理商了解关于TX18D45VM5BAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前TX18D45VM5BAA在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2026年01月15日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。基于它宽温，高亮度，白光LED背光，上/下,左/右翻转显示， IPS-Like等特征，此型号推荐使用于车载显示。
