| 制造商 | 日立 (HITACHI) | 型号 | TX18D41VM0EAA |
|---|---|---|---|
| 对角尺寸 | 7.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 153.6(W)×90(H) mm | 外观尺寸 | 162.8(W)×103.1(H)×4.5(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1024(RGB)×600, WSVGA, 17:10 |
| 面板重量 | 90.0g (Max.) | 表面处理 | - |
| 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 35 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | IPS，常黑显示，透射式 |
| 支持颜色 | 16.7M, 50% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 7S3P WLED, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins LVDS (1 ch, 8-bit) + SPI , FPC | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -10 ~ 60 °C , 存储温度 -30 ~ 70 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TX18D41VM0EAA规格书 | Rev01 | English | 929.6 K | 16 | 2011-8-30 | 最新 | |
|
|
TX18D41VM0EAA规格书 | 20110720 | English | 705.3 K | 15 | 2011-7-20 |

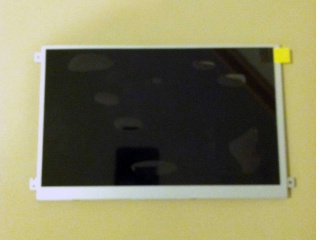

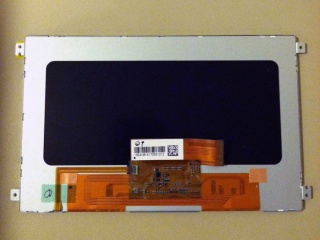

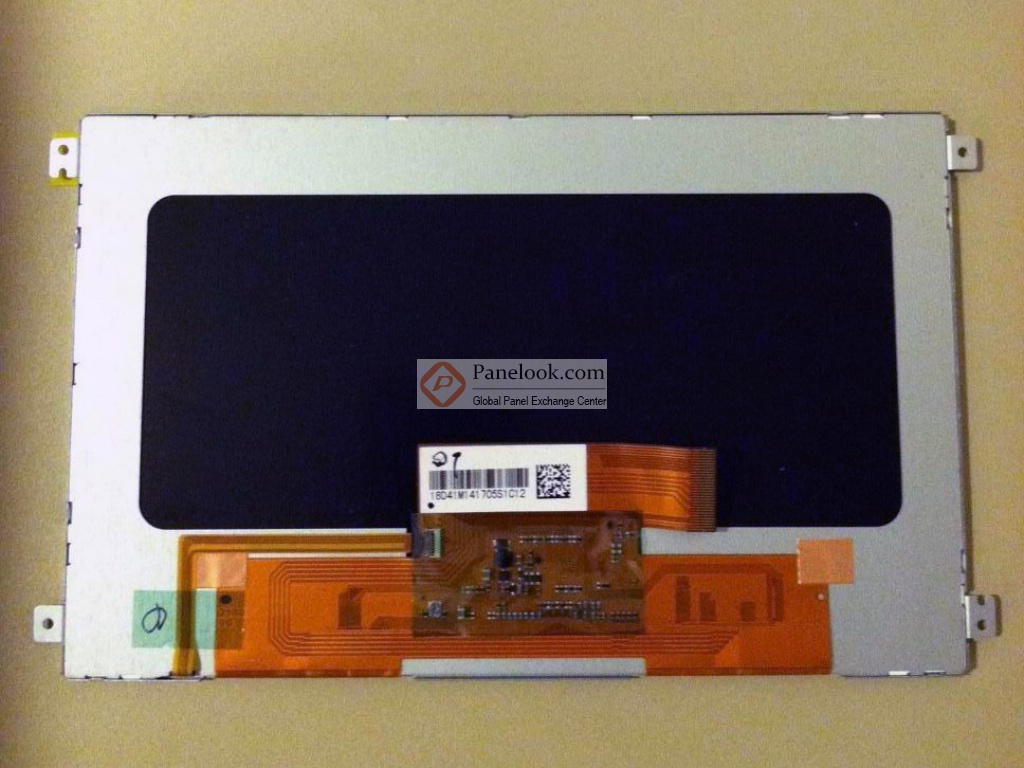

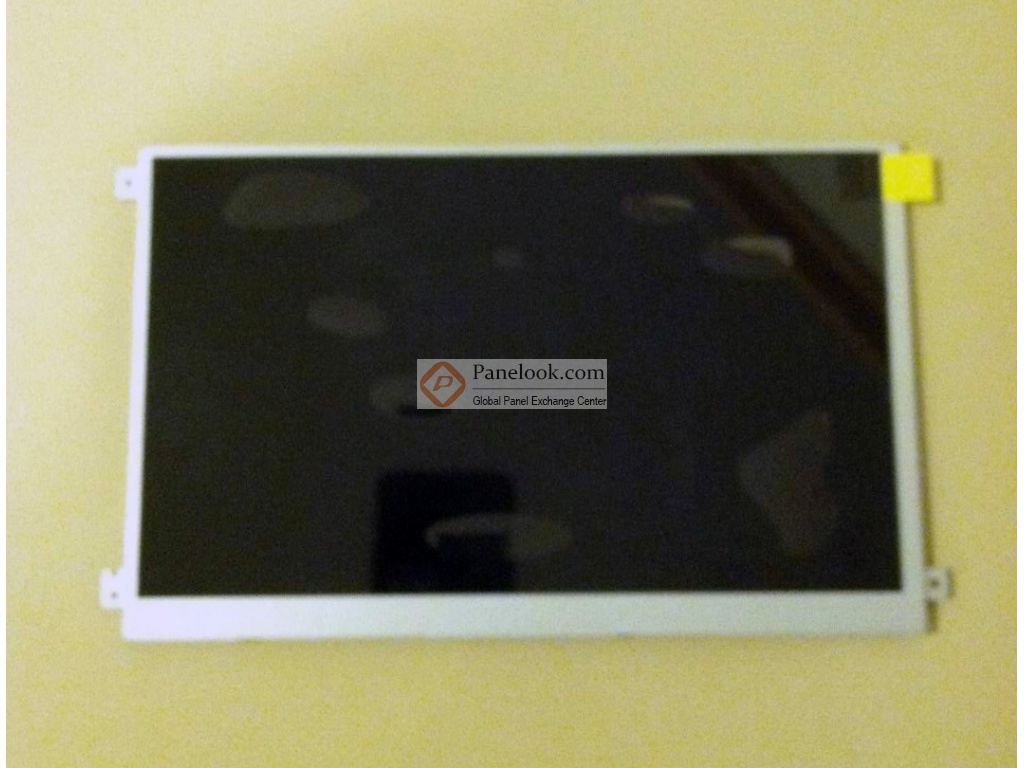

TX18D41VM0EAA是日立 (HITACHI)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 白光LED背光。基于它的特征屏库推荐此型号应用于工业，医疗保健等产品。根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月09日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据日立 (HITACHI)于2011年8月30日发布的版本号为Rev01的产品规格书，TX18D41VM0EAA显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为162.8(宽)×103.1(高)×4.5(厚) mm，可视尺寸为156.1(宽)×92.5(高) mm，产品净重90.0g (Max.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，不含背光驱动。TX18D41VM0EAA采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TX18D41VM0EAA的最新的生产状态信息和技术信息，屏库®建议您咨询日立 (HITACHI)。
