像素布局 RGB垂直条状
- 显示区域115.2(H)×86.4(V) mm
- 外观尺寸131(H)×102.2(V)×12.1(D) mm
- 面板亮度350 cd/m² (Typ.)
- 对比度 350:1 (Typ.) (TM)
- 可视角度70/70/70/70 (Typ.)(CR≥5)
- 工作模式TN，常白显示，透射式
- 视角方向12 o'clock
- 反应时间45 (Typ.)(Tr+Td) ms
- 显示颜色262K, 57% NTSC
- 触摸屏无触摸
- 功率消耗
-
- 光源类型3S7P WLED, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-

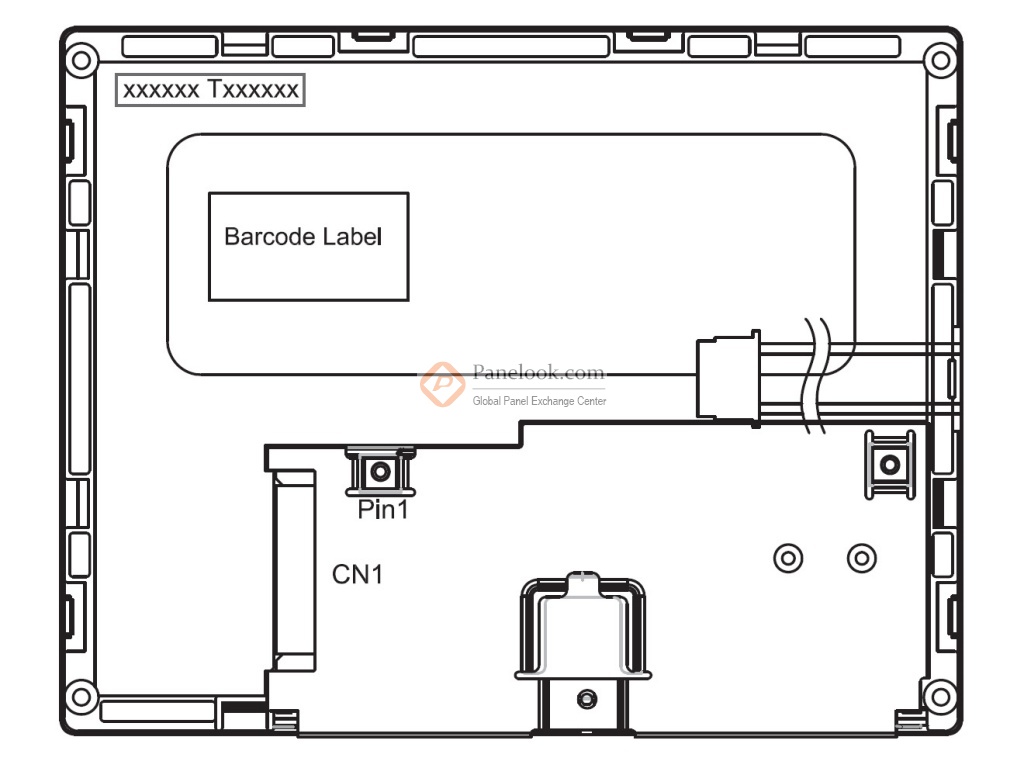

CMOS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.0G (19.6 m/s²)
日立液晶模组TX14D14VM1BAB概况
日立 (HITACHI) 推出的TX14D14VM1BAB是一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。此型号适合应用于工业。于2014年Q2停产，当前生产状态为已停产。目前TX14D14VM1BAB在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年09月15日对此型号首次建立参数，并于2025年01月09日对参数进行了最后更新。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.3的产品规格书，TX14D14VM1BAB显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为119.4×90.6 (宽×高) mm，外观尺寸为131(宽)×102.2(高)×12.1(厚) mm，产品净重160g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，不含背光驱动。TX14D14VM1BAB采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX14D14VM1BAB液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX14D14VM1BAB的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
