| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TX09D80VM3CCA规格书 | Ver.4 | English | 687.6 K | 27 | 2006-2-17 | 最新 |

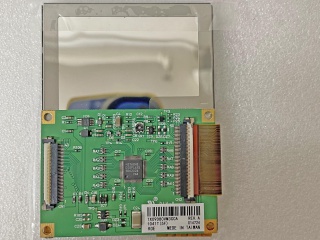

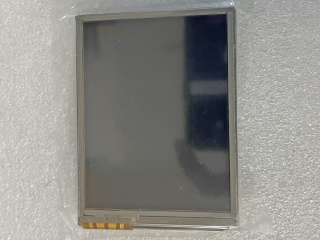

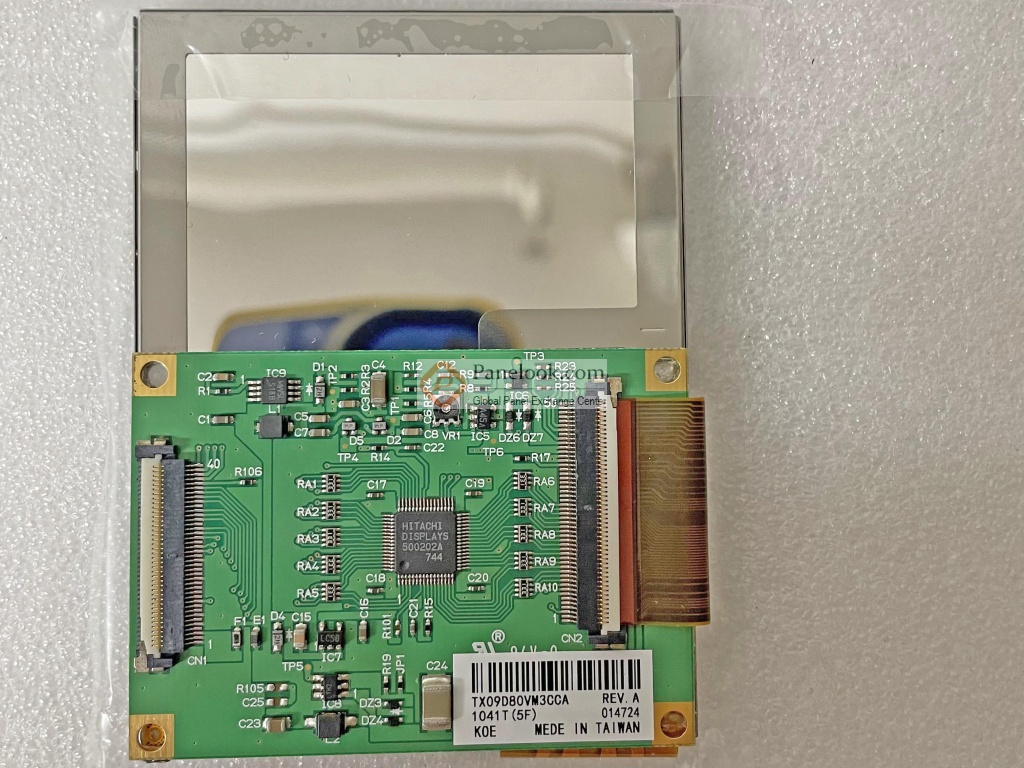

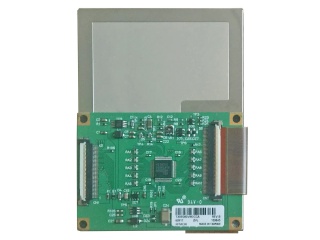

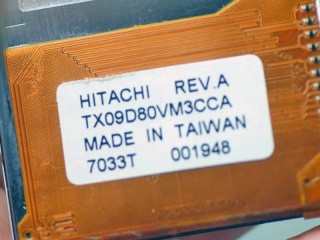

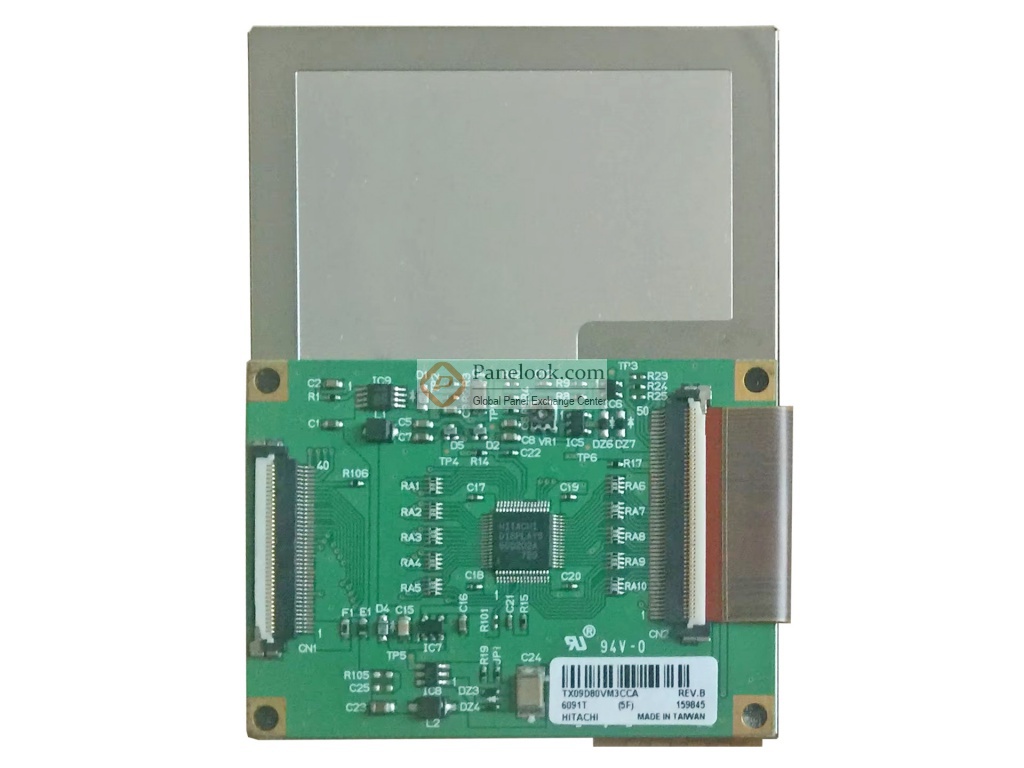

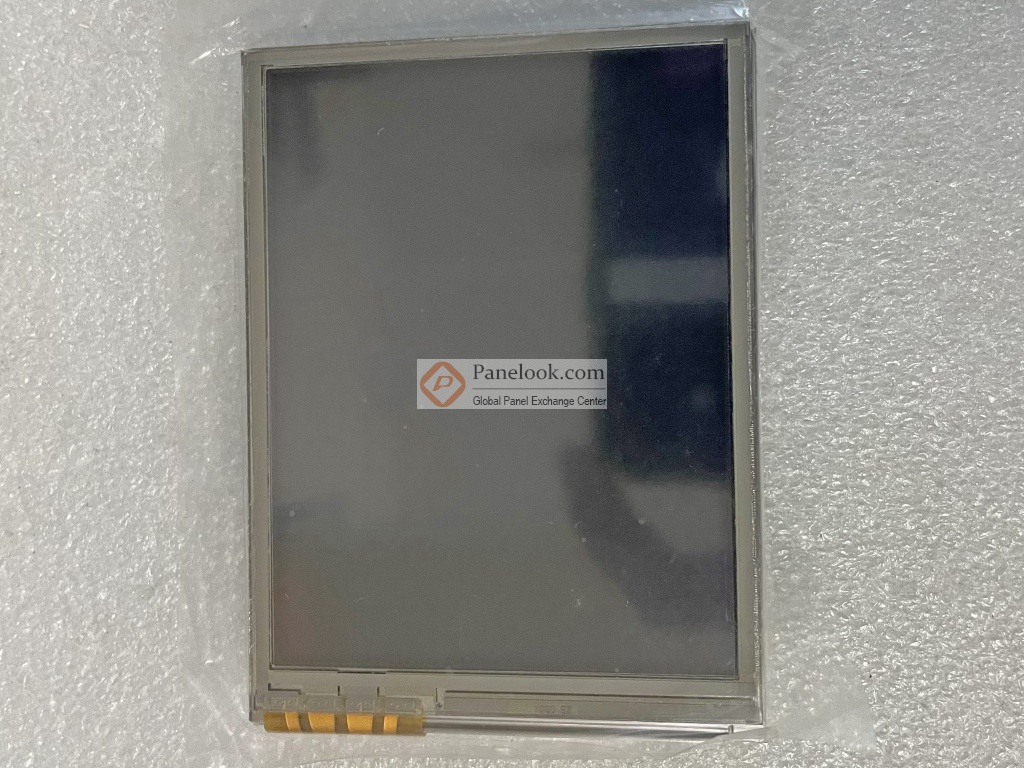

TX09D80VM3CCA是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，4线电阻触摸屏。根据日立 (HITACHI)于2006年2月17日发布的版本号为Ver.4的产品规格书，TX09D80VM3CCA显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为53.64×71.52 (宽×高) mm，可视尺寸为57.64×75.52 (宽×高) mm，外观尺寸为64×86 (宽×高)×8.35(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重48.0g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。TX09D80VM3CCA采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX09D80VM3CCA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX09D80VM3CCA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q3量产，当前生产状态为已停产。目前TX09D80VM3CCA在屏库上有3条现货信息、2家供应商信息，交易氛围清淡。屏库于2012年12月28日对此型号首次建立参数，并于2024年04月12日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.2G (11.76 m/s²)。基于它肖像模式，带触摸屏，白光LED背光，含LED驱动器，表面雾面等特征，此型号推荐使用于手持终端。
