| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TX09D04VM3CAA规格书 | Ver.3 | English | 867.9 K | 23 | 2012-5-1 | 最新 | |
|
|
TX09D04VM3CAA规格书 | Ver.2 | English | 832.1 K | 22 | 2011-3-22 |

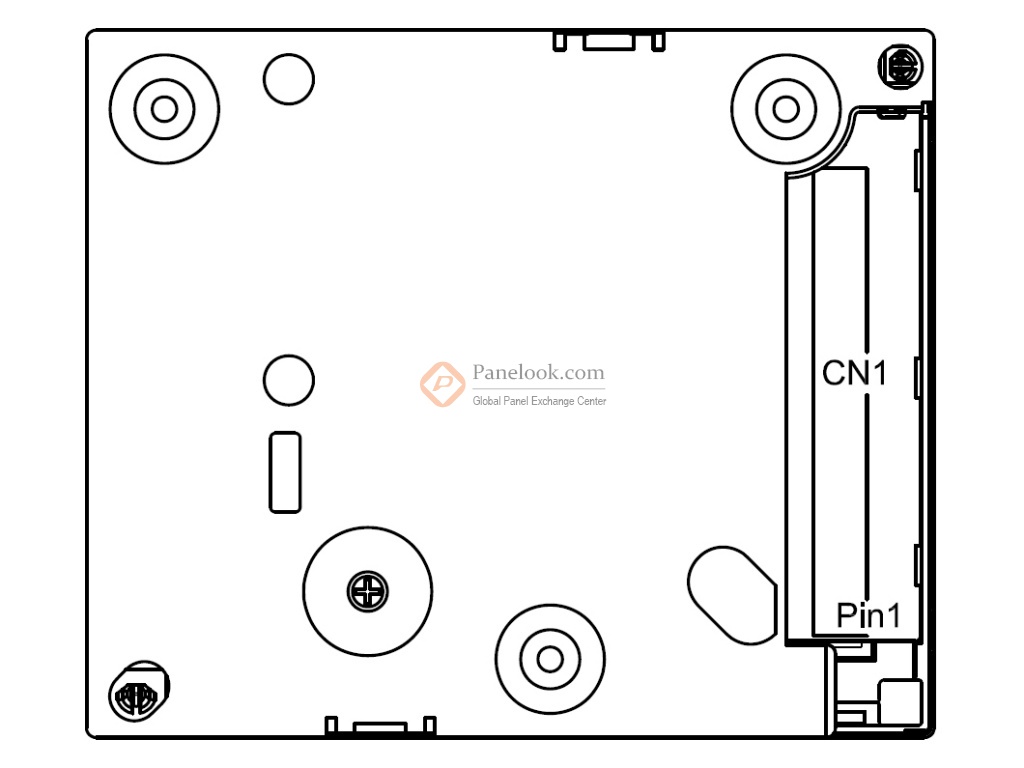

日立 (HITACHI) 推出的TX09D04VM3CAA是一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，5G抗震，白光LED背光，寿命大于7万小时，含LED驱动器，上/下,左/右翻转显示， Rugged+。它的工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 90°C，耐振动性为5.0G (49.0 m/s²)。此型号适合应用于工业，坚固工业，车载显示。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前TX09D04VM3CAA在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年09月15日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.3的产品规格书，TX09D04VM3CAA显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为71.04×53.28 (宽×高) mm，可视尺寸为73.45×55.7 (宽×高) mm，外观尺寸为85.9(宽)×71.7(高)×19.4(厚) mm，产品净重85.0g (Typ.)。背光方面此产品采用了4S1P WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TX09D04VM3CAA采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX09D04VM3CAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX09D04VM3CAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
