RGB垂直条状
解析度
2560(RGB)×1440, Quad-HD, 16:9
- 面板重量
- 440g (Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度
- 330 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- ADS，常黑显示，透射式
- 支持颜色
- 16.7M, 72% NTSC
- 应用产品
-
- 外观样式
- -
- 光源类型
- 9S6P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 电磁式Digitizer
- 接口类型
-
40 pins eDP (4 Lanes) , HBR1 (2.7G/lane) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

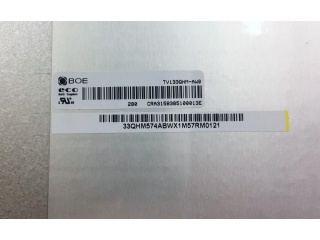

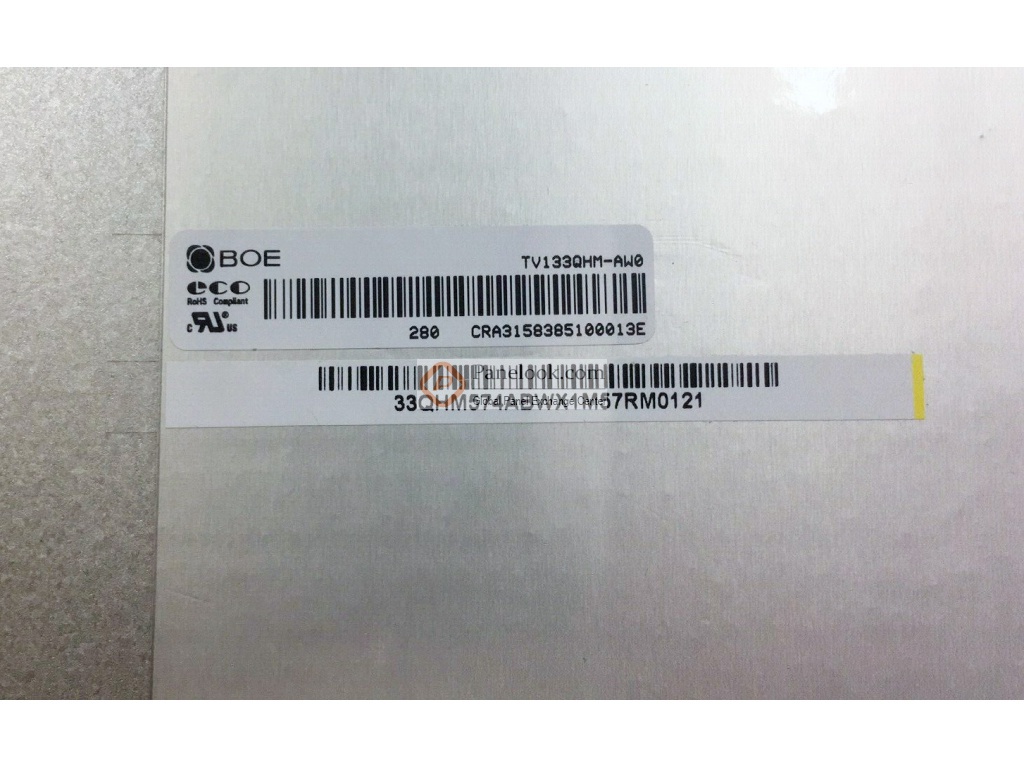

京东方液晶模组TV133QHM-AW0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV133QHM-AW0规格书 |
Rev.P5 |
English |
1.6 M |
36 |
2015-3-12 |
最新 |
|
京东方液晶模组TV133QHM-AW0综述

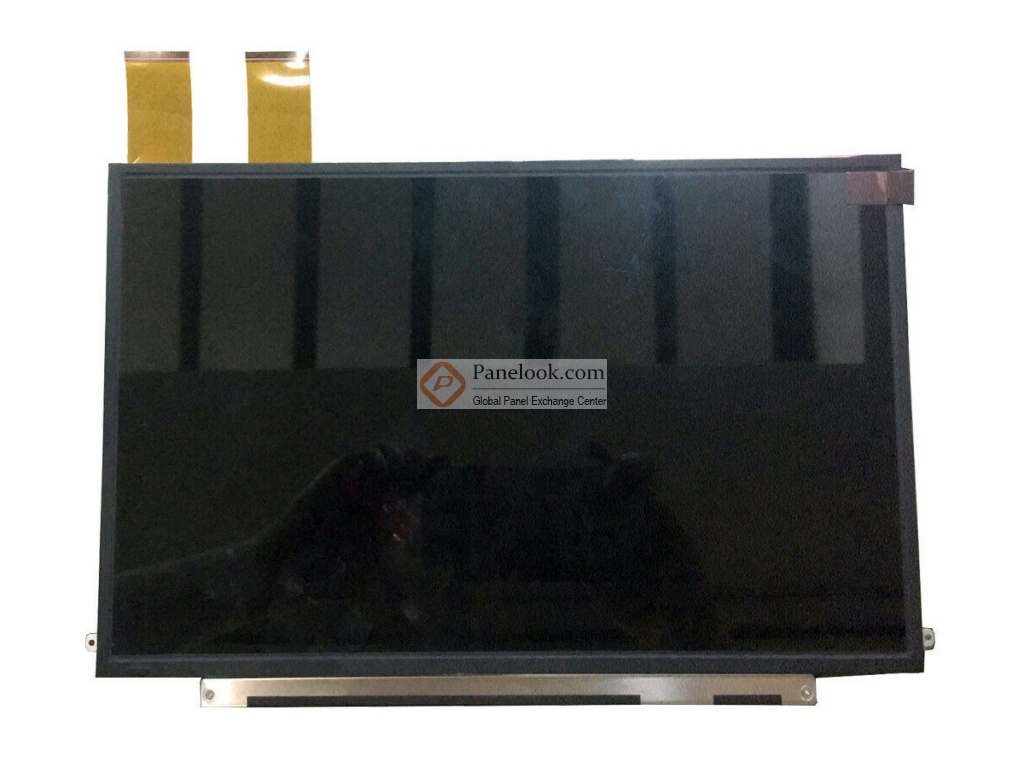

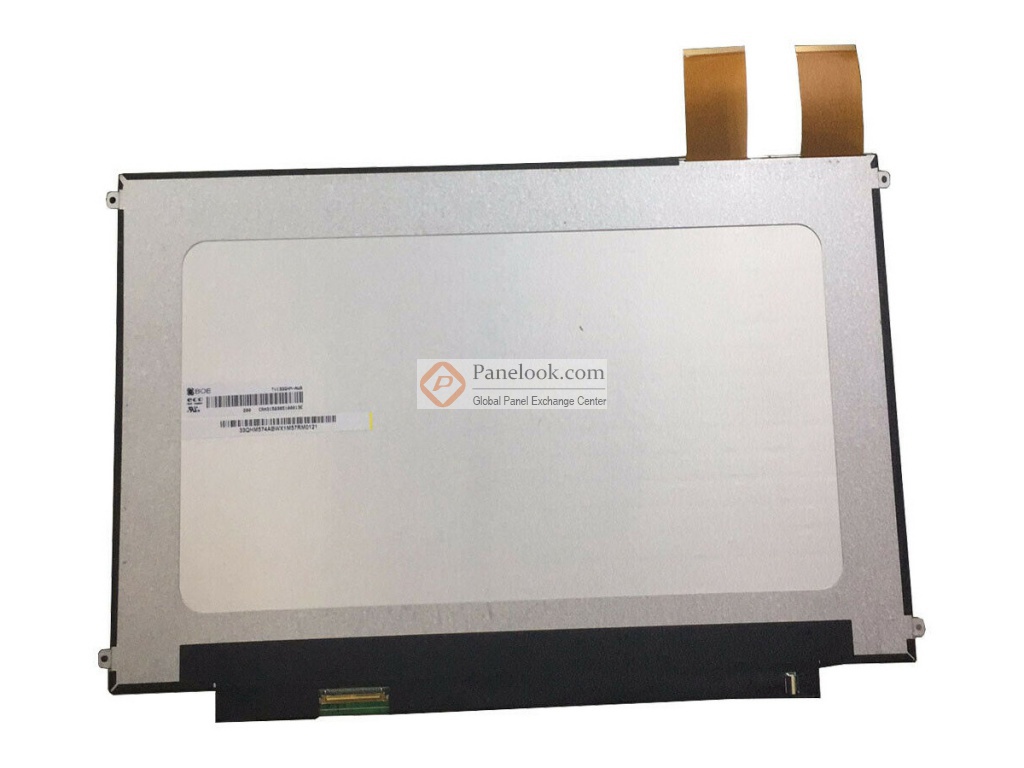

TV133QHM-AW0 (产品代码: BOE060B)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，电磁式Digitizer。根据京东方 (BOE)于2015年3月12日发布的版本号为Rev.P5的产品规格书，TV133QHM-AW0显示分辨率为2560(RGB)×1440 (Quad-HD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为221 PPI。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为318.19×191.83 (宽×高)×4.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重440g (Max.)。背光方面此产品采用了9S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。TV133QHM-AW0采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV133QHM-AW0液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV133QHM-AW0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为已停产。目前TV133QHM-AW0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年09月22日对此型号首次建立参数，并于2024年08月30日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， TCO 5.0 Compliance等特征，此型号推荐使用于笔记本。
|
