RGB水平条状
- 显示区域
- 225.6(H)×135.36(V) mm
- 外观尺寸
- 244.6(H)×155.86(V)×2.85(D) mm
- 面板重量
- 165g (Max.)
- 表面处理
- Hard coating
- 面板亮度
- 430 cd/m² (Typ.)
- 对比度
- 1300:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- -
- 显示颜色
- 16.7M, 71% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- In-Cell Touch, I²C
- 功率消耗
- 2.88/2.99W (Typ./Max.)
- 光源类型
- WLED, 20K小时, 无驱动
- 信号接口
- MIPI (4 data lanes) , 51 pins , 端子
- 驱屏电压
- 1.8V (Typ.)(VDDIO)
- 工作环境
- 工作温度 -20 ~ 85 °C, 存储温度 -55 ~ 110 °C
京东方屏幕总成TV104C9M-LW1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV104C9M-LW1规格书 |
Ver.O |
English |
1.9 M |
30 |
2020-4-16 |
最新 |
|
京东方屏幕总成TV104C9M-LW1综述

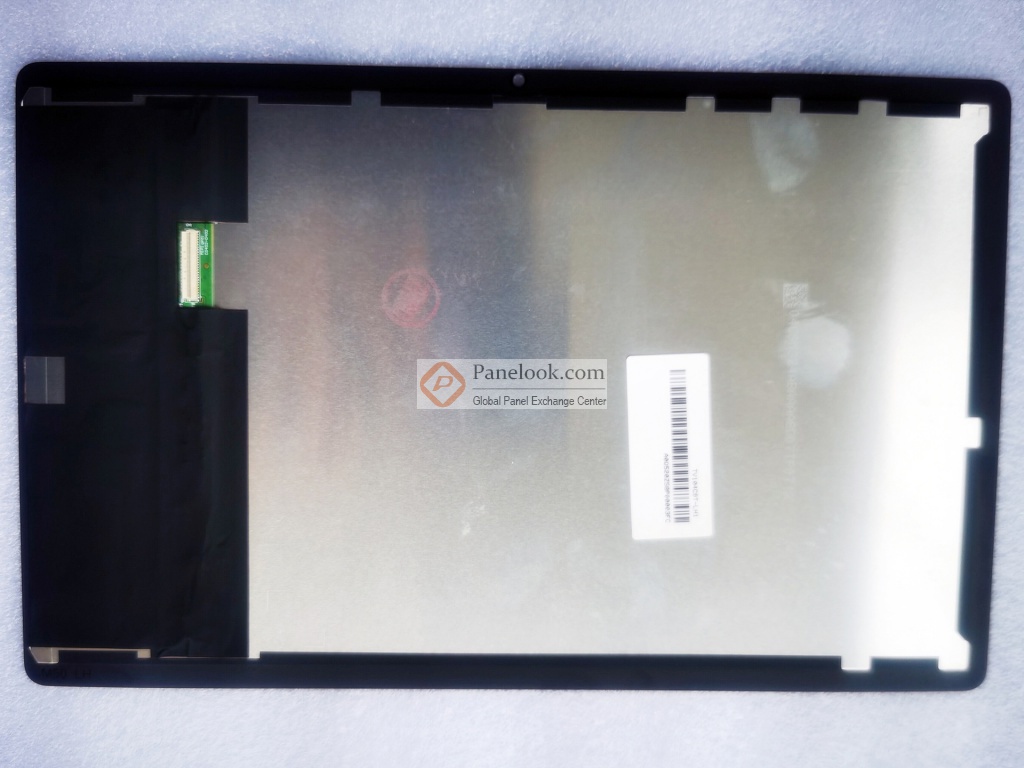

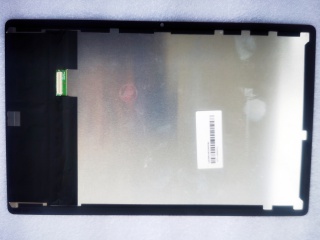

京东方 (BOE) 推出的TV104C9M-LW1是一款采用a-Si TFT-LCD技术的10.4英寸屏幕总成产品，它装配有WLED背光，无背光驱动，In-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光。它的工作温度为 -20 ~ 85°C，存储温度为 -55 ~ 110°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为已停产。目前TV104C9M-LW1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年08月27日对此型号首次建立参数，并于2024年04月11日对参数进行了最后更新。根据京东方 (BOE)于2020年4月16日发布的版本号为Ver.O的产品规格书，TV104C9M-LW1显示分辨率为2000×1200(RGB)，宽高比为15:9 (宽:高)，像素采用RGB水平条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为225.6×135.36 (宽×高) mm，外观尺寸为244.6(宽)×155.86(高)×2.85(厚) mm，表面处理为Hard coating，产品净重165g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TV104C9M-LW1采用了MIPI (4 data lanes)信号接口，总共51 pins，采用端子连接，驱屏电压为1.8V (Typ.)(VDDIO)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV104C9M-LW1屏幕总成，屏库®建议您向京东方 (BOE)或其代理商了解关于TV104C9M-LW1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
