RGB垂直条状
解析度
1280(RGB)×800, WXGA, 16:10
- 面板重量
- 85.0g (Max.)
- 表面处理
- Hard coating
- 显示亮度
- 0 cd/m²
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 80/80/80/80 (Min.)(CR≥10)
- 显示模式
- ADS，常黑显示，透射式
- 基板厚度
- 0.40+0.40 mm
- 透射率
- 5.1% (Typ.)(含偏光片)
- 支持颜色
- 16.7M, 50% NTSC
- 应用产品
-
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 驱动IC
COG 已邦定 4 source + 1 gate chips
- 接口类型
-
MIPI (4 data lanes) , 39 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 65 °C, 存储温度 -40 ~ 85 °C
京东方液晶玻璃TV101WXB-NW0验货标准(IIS)
京东方液晶玻璃TV101WXB-NW0概况

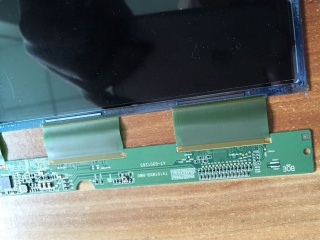

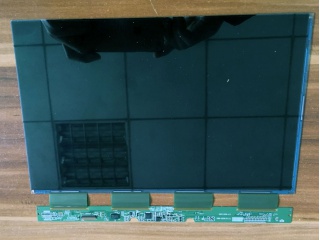

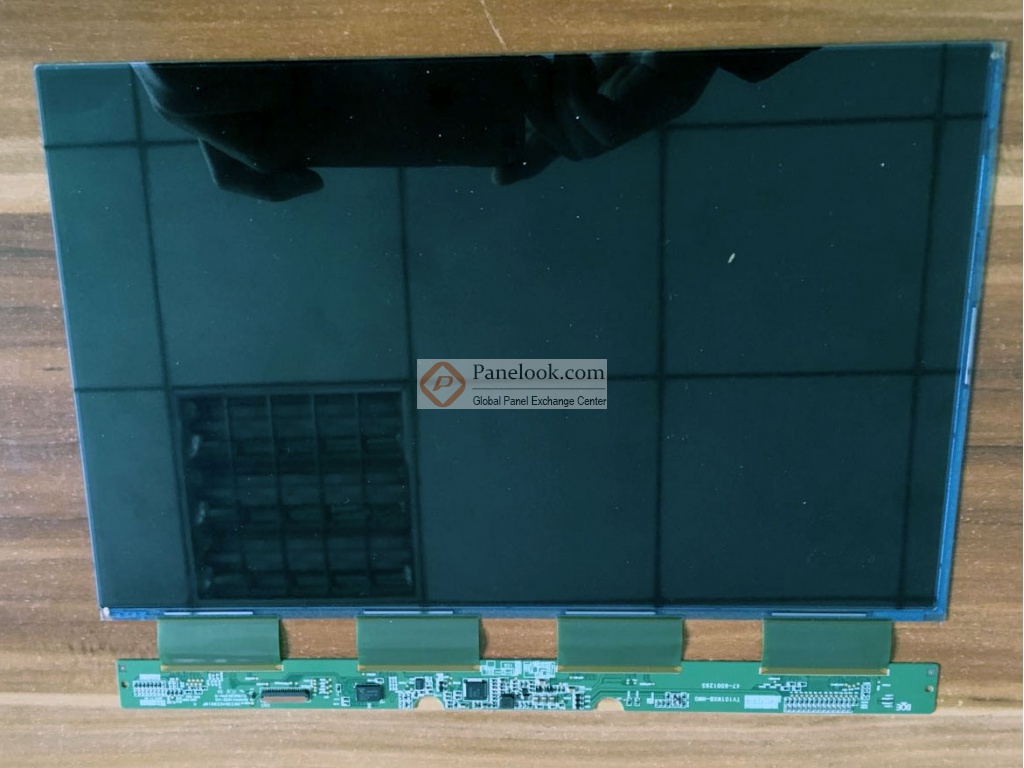

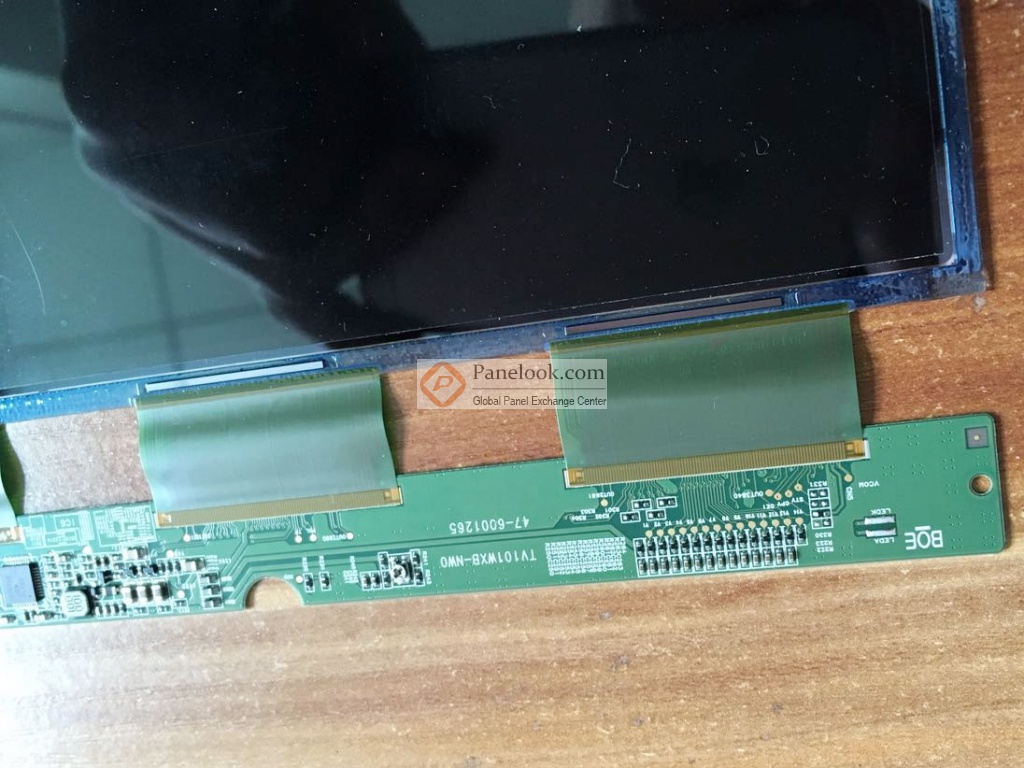

TV101WXB-NW0是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶玻璃产品，它无背光，无触摸，已邦定4 source + 1 gate chips驱动IC。根据京东方 (BOE)于2014年1月21日发布的版本号为Rev.P0的产品规格书，TV101WXB-NW0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为224.81×144.25 (宽×高)×1.07(厚) mm，表面处理为Hard coating，产品净重85.0g (Max.)，采用了0.40+0.40 mm的玻璃基板。本产品无背光。TV101WXB-NW0采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV101WXB-NW0液晶玻璃，屏库®建议您向京东方 (BOE)或其代理商了解关于TV101WXB-NW0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前TV101WXB-NW0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年02月16日对此型号首次建立参数，并于2026年02月03日对参数进行了最后更新。它的工作温度为 -20 ~ 65°C，存储温度为 -40 ~ 85°C。此型号推荐使用于平板电脑。
|
