RGB垂直条状
解析度
1200(RGB)×1920, WUXGA, 10:16
- 面板重量
- 85.0g (Max.)
- 表面处理
- Hard coating
- 显示亮度
- 450 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 30 (Typ.)(Tr+Td) ms
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 显示模式
- ADS，常黑显示，透射式
- 支持颜色
- 16.7M, 60% NTSC
- 应用产品
-
- 功率消耗
- 2.16W (Typ.)
- 光源类型
- 7S3P WLED, 15K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
45 pins MIPI (4 data lanes) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
TV080WUM-NK1 长期供应 贸易
 嘉兴市
京东方液晶模组TV080WUM-NK1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV080WUM-NK1规格书 |
Rev6.0 |
English |
5.5 M |
53 |
2017-11-14 |
最新 |
|

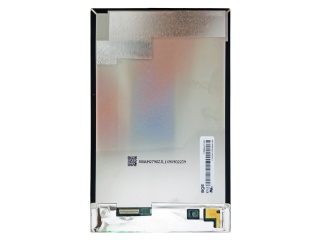

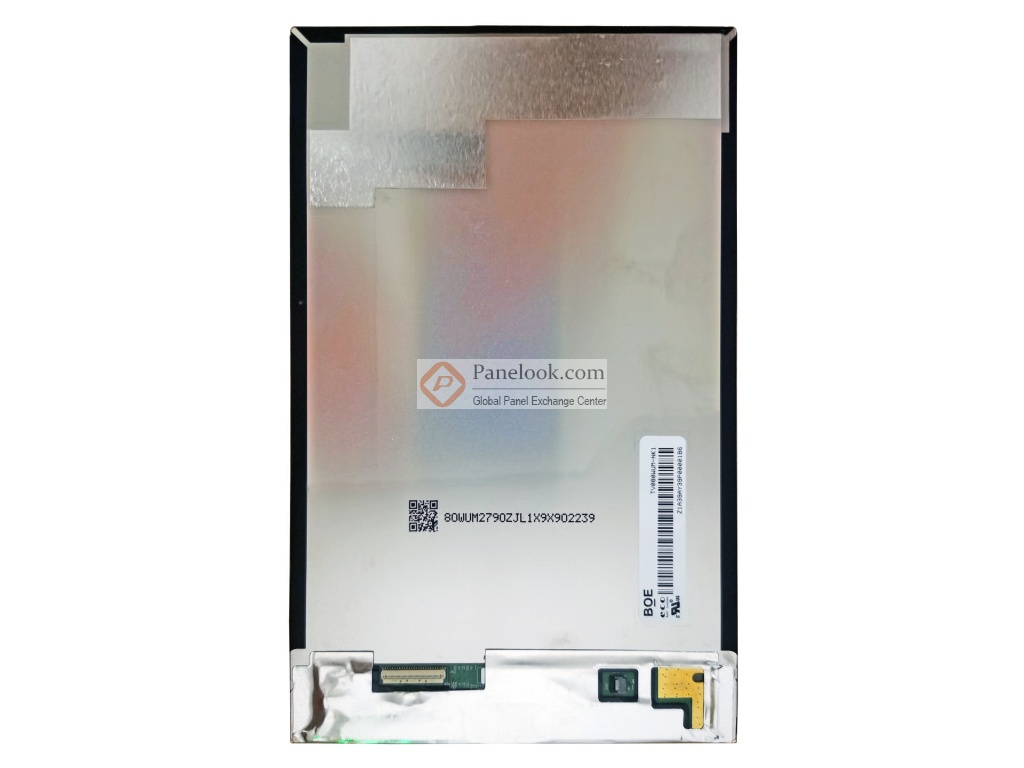

京东方液晶模组TV080WUM-NK1综述
TV080WUM-NK1是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定NT51021*2驱动IC。根据京东方 (BOE)于2017年11月14日发布的版本号为Rev6.0的产品规格书，TV080WUM-NK1显示分辨率为1200(RGB)×1920 (WUXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为283 PPI。它的显示区域尺寸为107.64×172.224 (宽×高) mm，外观尺寸为114.6×183.75 (宽×高)×3.75(厚) mm，表面处理为Hard coating，产品净重85.0g (Max.)。背光方面此产品采用了7S3P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。TV080WUM-NK1采用了MIPI (4 data lanes)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV080WUM-NK1液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV080WUM-NK1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为量产中。目前TV080WUM-NK1在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2020年11月25日对此型号首次建立参数，并于2023年09月01日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于平板电脑。
|
