| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 京东方 (BOE) |
| 7.0英寸 |
| 1024(RGB)×600, WSVGA, 17:10 |
| 153.6×90 mm (H×V) |
| 90.0g (Max.) |
| 450 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| 1.75W (Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TV070WSM-NM0 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 161.16×100.97×4.8 mm (H×V×D) | |
| 镜面 (Haze 0%)，Hard coating (3H) | |
| 900 : 1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| WLED, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| MIPI (4 data lanes) , 40 pins , 端子 |
| 1.8/3.3/9/19/-7V (Typ.)(VDD1/VDD3/AVDD/VGH/VGL) |
| 存储温度 -40 ~ 85 °C 工作温度 -20 ~ 65 °C |
深圳市
上海市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TV070WSM-NM0规格书 | Rev1.0 | English | 1.2 M | 28 | 2015-10-28 | 最新 |

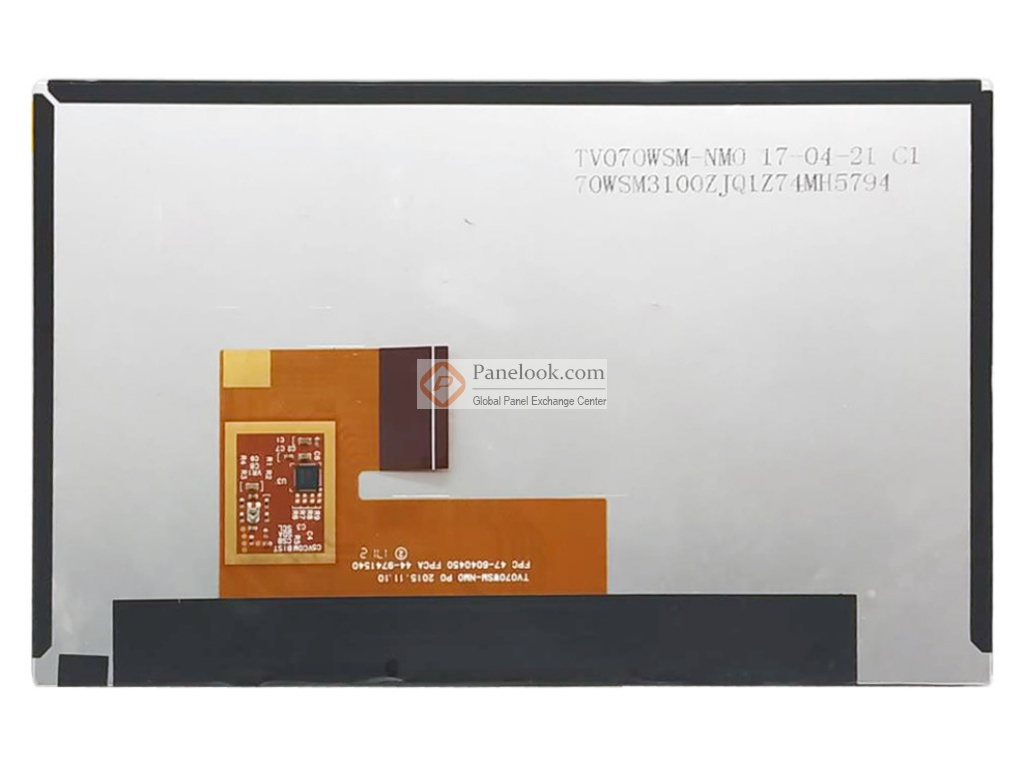

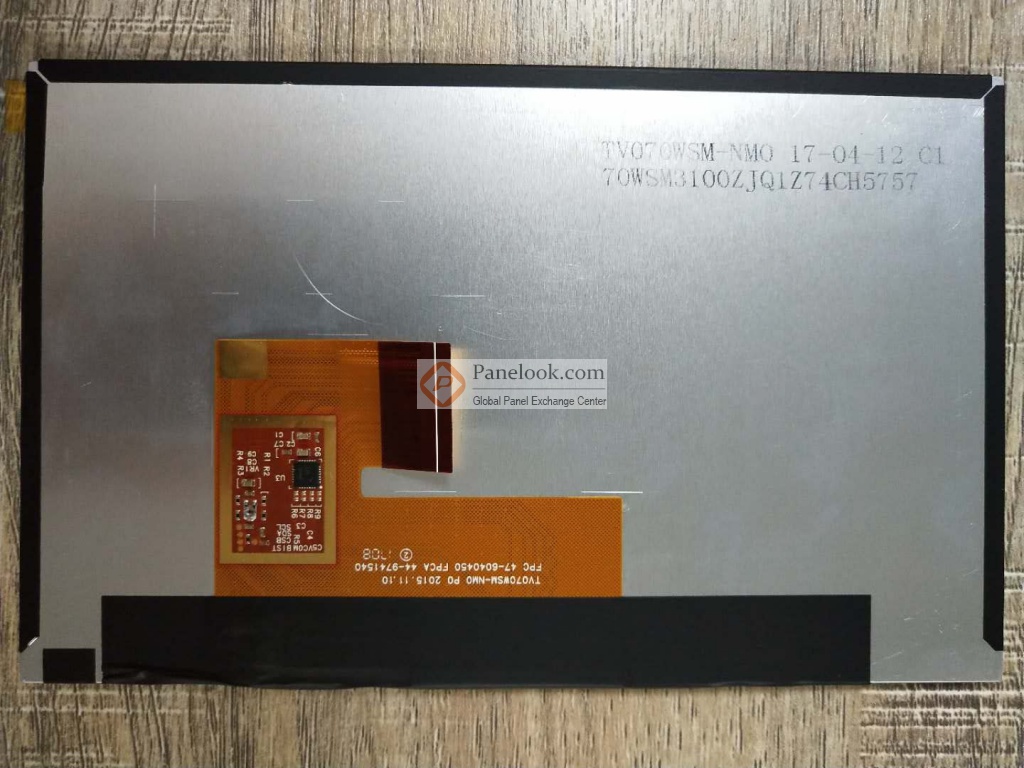

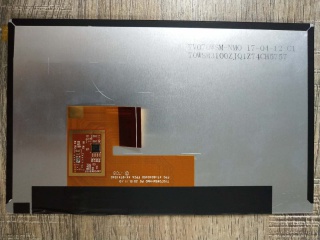

TV070WSM-NM0是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2015年10月28日发布的版本号为Rev.0的产品规格书，TV070WSM-NM0显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，外观尺寸为161.16×100.97 (宽×高)×4.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重90.0g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，不含背光驱动。TV070WSM-NM0采用了MIPI (4 data lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为1.8/3.3/9/19/-7V (Typ.)(VDD1/VDD3/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV070WSM-NM0液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV070WSM-NM0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2016年Q1量产，当前生产状态为量产中。目前TV070WSM-NM0在屏库上有2条现货信息、6家供应商信息，交易氛围活跃。屏库于2017年10月25日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。它的工作温度为 -20 ~ 65°C，存储温度为 -40 ~ 85°C。基于它白光LED背光，表面镜面等特征，此型号推荐使用于平板电脑。
