像素布局
RGB垂直条状
显示区域 154.08(H)×86.58(V) mm外观尺寸 167.5(H)×102.4(V)×19.7(D) mm
面板亮度 400 cd/m² (Typ.)对比度 -
可视角度 60/60/30/60 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
-
功率消耗
-
光源类型 1 pcs CCFL, 10K小时
工作频率 60Hz-
面板应用
- 信号接口
-
Analog RGB , 14 pins , 端子
- 驱屏电压
- 12/12V (Typ.)(VI/VBL)
- 工作环境
- 工作温度 -20 ~ 55 °C, 存储温度 -30 ~ 80 °C

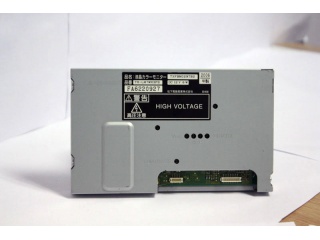

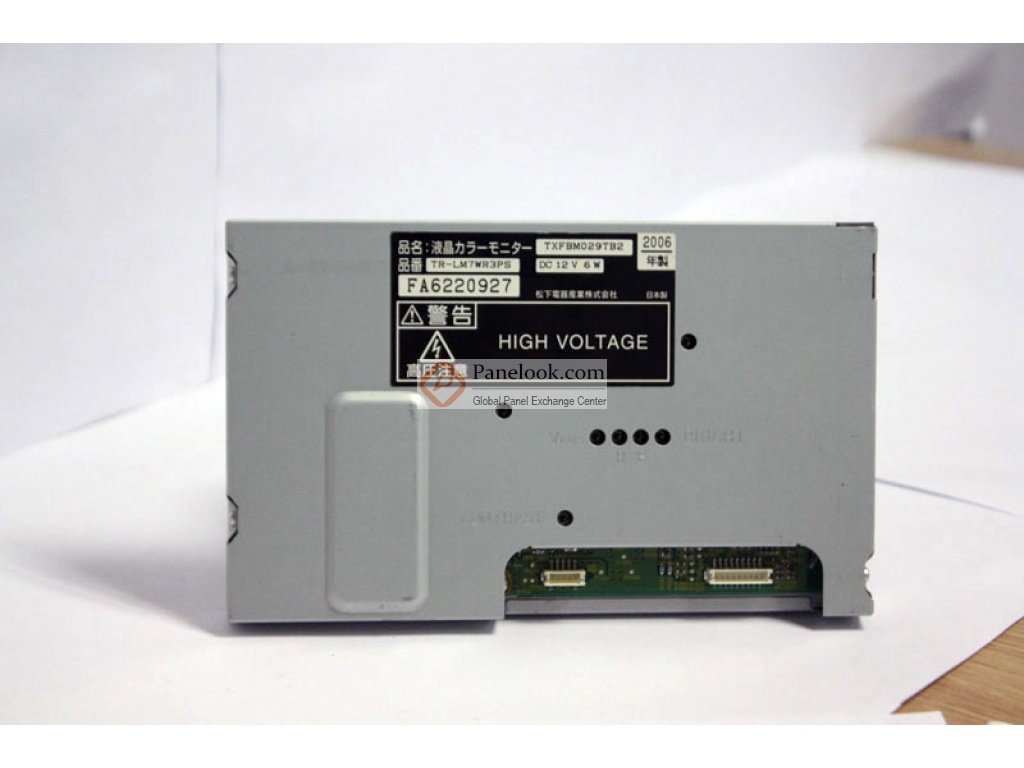

松下液晶模组TR-LM7WR3PS规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TR-LM7WR3PS规格书 |
20040414 |
Japanese |
502.5 K |
17 |
2004-4-14 |
最新 |
|
松下液晶模组TR-LM7WR3PS综述
松下 (Panasonic) 推出的TR-LM7WR3PS是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有CCFL背光，无触摸。屏库总结它的典型特征为: 表面雾面。它的工作温度为 -20 ~ 55°C，存储温度为 -30 ~ 80°C。此型号适合应用于数码相框，便携式DVD。根据屏库掌握的情报此产品于2004年Q2量产，当前生产状态为已停产。目前TR-LM7WR3PS在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月03日对此型号首次建立参数，并于2025年09月15日对参数进行了最后更新。根据松下 (Panasonic)于2004年4月14日发布的版本号为20040414的产品规格书，TR-LM7WR3PS显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×86.58 (宽×高) mm，可视尺寸为159.58×91.58 (宽×高) mm，外观尺寸为167.5(宽)×102.4(高)×19.7(厚) mm，表面处理为雾面，产品净重400g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时。TR-LM7WR3PS采用了Analog RGB信号接口，总共14 pins，采用端子连接，驱屏电压为12/12V (Typ.)(VI/VBL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TR-LM7WR3PS液晶模组，屏库®建议您向松下 (Panasonic)或其代理商了解关于TR-LM7WR3PS的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
