RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3
- 面板重量
- 483g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 450 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 3/5 (Typ.)(Tr/Td) ms
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K/16.2M, 55% NTSC
- 应用产品
-
- 功率消耗
- 6.4W (Typ.)
- 光源类型
- 9S2P WLED, 50K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 6/8-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
共5条现货>>
天马液晶模组TM121TDSG02-70 VIP卖家现货
TM121TDSG02-70 长期供应 贸易
 深圳市
TM121TDSG02-70 长期供应 贸易
嘉兴市
TM121TDSG02-70 长期供应 贸易
深圳市
TM121TDSG02-70 长期供应 贸易
深圳市
TM121TDSG02-70 长期供应 贸易
深圳市
TM121TDSG02-70 长期供应 贸易
深圳市
天马液晶模组TM121TDSG02-70规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM121TDSG02-70规格书 |
Final Ver2.0 |
English |
1.4 M |
33 |
2021-9-28 |
最新 |
|
天马液晶模组TM121TDSG02-70摘要

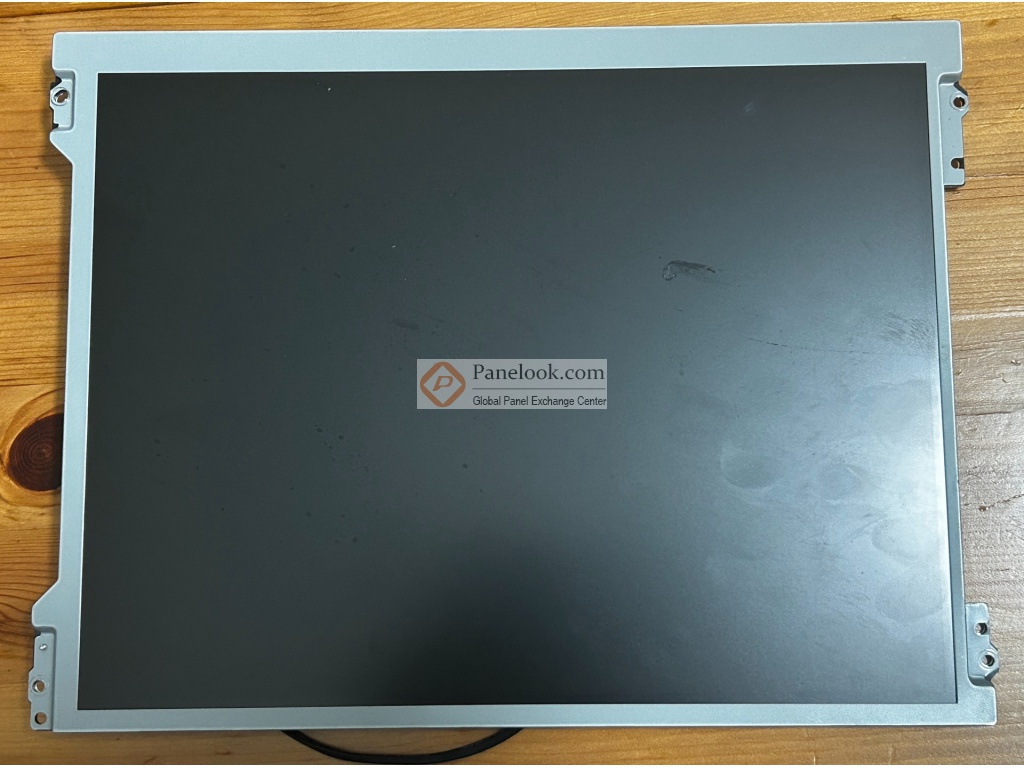

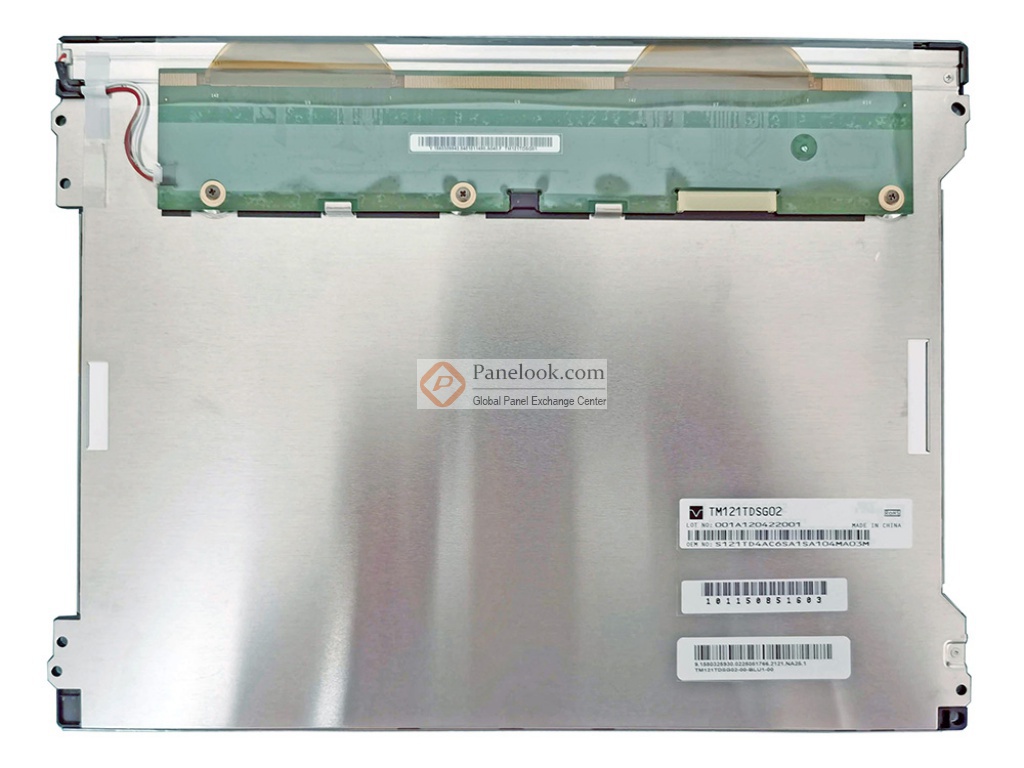

TM121TDSG02-70是 天马 (TIANMA)推出的一款 12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.2G (11.76 m/s²)。它的典型特征屏库总结为: 背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于 工业等产品。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前此型号在屏库上有5条现货信息、6家供应商信息，交易氛围十分活跃。屏库于2024年07月15日对此型号首次建立参数，并于2025年10月24日对参数进行了最后更新。根据天马 (TIANMA)于2021年9月28日发布的版本号为Final Ver2.0的产品规格书，TM121TDSG02-70显示分辨率为 1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76(宽)×184.32(高) mm，外观尺寸为279(宽)×209(高)×9.1(厚) mm，可视尺寸为250.8(宽)×189.4(高) mm，表面处理为雾面，Hard coating (3H)，产品净重483g (Typ.)。背光方面此产品采用了9S2P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TM121TDSG02-70采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM121TDSG02-70的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
