RGB垂直条状
- 显示区域
- 256.32×144.18 mm (H×V)
- 外观尺寸
- 273.5×166.5×11.5 mm (H×V×D)
- 屏幕重量
- TBD
- 表面处理
- Hard coating
- 屏幕亮度
- 1600 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- SFT，常黑显示，透射式
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.7M, 70% NTSC
- 适用于
-
- 功率消耗
- -
- 背光类型
- 6S8P WLED, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 3.3/10.7/20/-7V (Typ.)(VCC/AVDD/VGH/VGL)
- 最大额定
- 存储温度 -30 ~ 85 °C 工作温度 -20 ~ 80 °C
共9条现货>>
天马液晶模组TM116VDSP02-00 VIP卖家现货
TM116VDSP02-00 长期供应 贸易
 上海市
TM116VDSP02-00 长期供应 贸易
深圳市
TM116VDSP02-00 长期供应 贸易
中国台湾
TM116VDSP02-00 长期供应 贸易
厦门市
TM116VDSP02-00 长期供应 贸易
深圳市
TM116VDSP02-00 长期供应 贸易
深圳市
TM116VDSP02-00 长期供应 贸易
深圳市
天马液晶模组TM116VDSP02-00规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM116VDSP02-00规格书 |
Pre Ver1.0 |
English |
1.2 M |
23 |
2020-5-9 |
最新 |
|
天马液晶模组TM116VDSP02-00综述

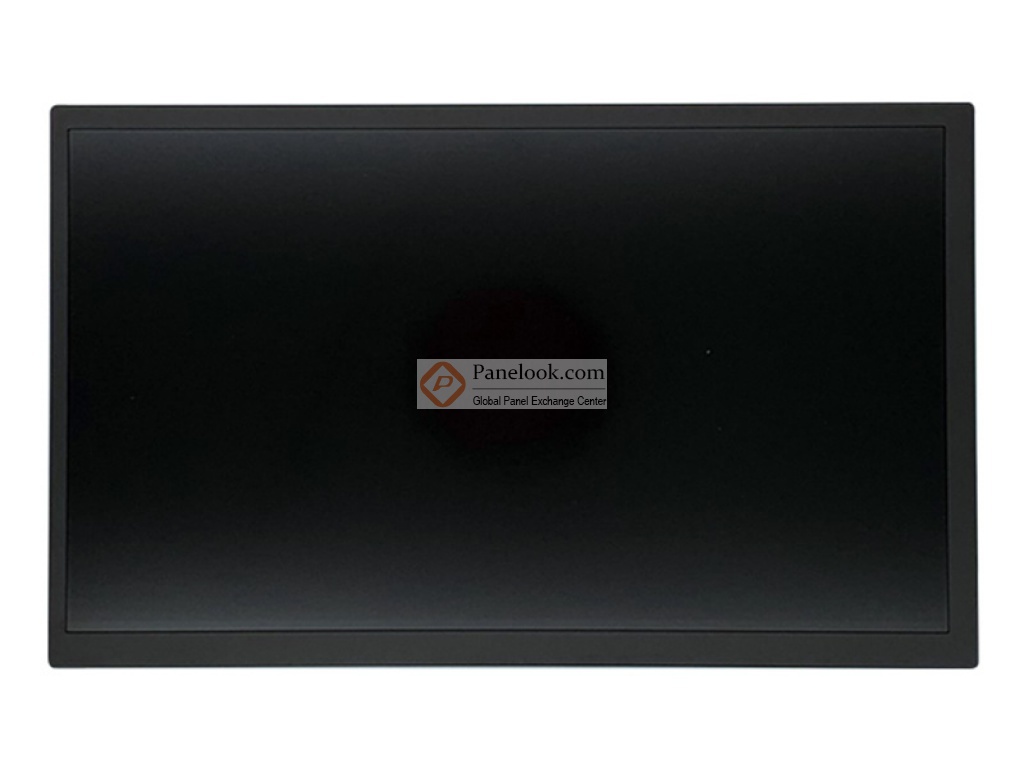

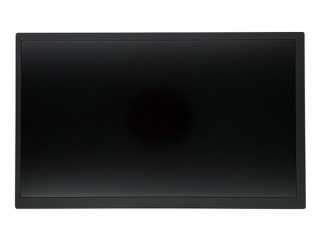

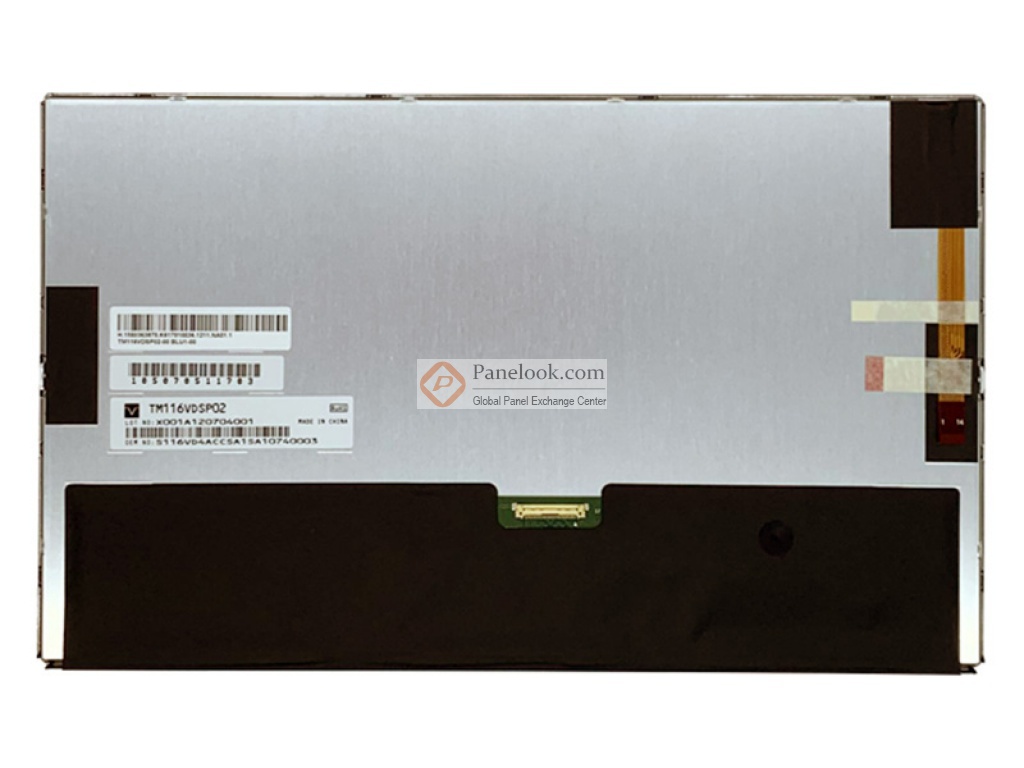

TM116VDSP02-00是天马 (TIANMA)推出的一款11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 80°C，存储温度为 -30 ~ 85°C。它的典型特征屏库总结为: 超高亮度，白光LED背光，寿命大于5万小时。基于它的特征屏库推荐此型号应用于工业，户外高亮等产品。本产品已邦定NT51625*3+NT52601*2驱动IC。根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为已停产。目前此型号在屏库上有9条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2020年10月09日对此型号首次建立参数，并于2025年10月13日对参数进行了最后更新。根据天马 (TIANMA)于2020年5月9日发布的版本号为Pre Ver1.0的产品规格书，TM116VDSP02-00显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.32(宽)×144.18(高) mm，外观尺寸为273.5(宽)×166.5(高)×11.5(厚) mm，可视尺寸为259.31(宽)×148.73(高) mm，表面处理为Hard coating，产品净重TBD。背光方面此产品采用了6S8P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TM116VDSP02-00采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3/10.7/20/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM116VDSP02-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
