天马液晶模组TM101JVHP01主要参数

现货数量
339片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2017,Q4
开始量产
2018,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	天马 (TIANMA)	型号名称	TM101JVHP01
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×800, WXGA, 16:10	像素布局	RGB垂直条状
显示区域	216.96×135.6 mm (H×V)	外观尺寸	244.5×168.1×6.95 mm (H×V×D)
屏幕重量	-	表面处理	Hard coating (6H)
屏幕亮度	350 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	SFT，常黑显示，透射式
可视角度	85/85/85/85 (Typ.)(CR≥10)	响应速度	25 (Typ.)(Tr+Td) ms
颜色数量	16.7M, 50% NTSC	适用于
消耗功率	-	背光类型	3S11P WLED, 30K小时, 无驱动
刷新频率	60Hz	触摸功能	投射电容触摸屏, I²C
信号系统	LVDS (1 ch, 8-bit) , 端子 , 40 pins
供应电压	3.3/11/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)
最大额定	存储温度 -20 ~ 60 °C 工作温度 -10 ~ 50 °C

共2条现货>>

天马液晶模组TM101JVHP01 VIP卖家现货

上海丙申申酉电子有限公司

第4年

深圳市亿骏电子有限公司

第7年

天马液晶模组TM101JVHP01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM101JVHP01规格书	Pre Ver2.0	English	996.2 K	21	2017-6-15	最新	付费下载
	TM101JVHP01规格书	Pre Ver1.0	English	1018.4 K	21	2016-4-27		付费下载

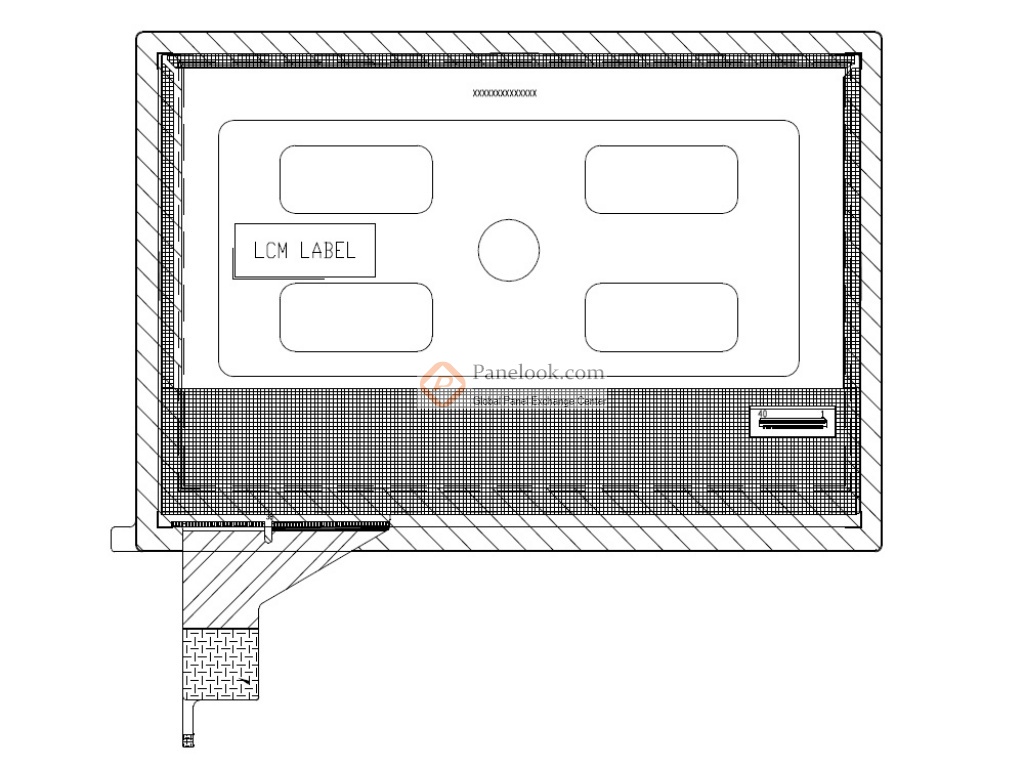

天马液晶模组TM101JVHP01图片

天马液晶模组TM101JVHP01综述

TM101JVHP01是天马 (TIANMA)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。此产品工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光。基于它的特征屏库推荐此型号应用于工业等产品。本产品已邦定ST5821CA*3 + ST5084CA*1驱动IC。根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年10月12日对此型号首次建立参数，并于2025年08月14日对参数进行了最后更新。根据天马 (TIANMA)于2016年6月15日发布的版本号为Pre Ver2.0的产品规格书，TM101JVHP01显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为244.5(宽)×168.1(高)×6.95(厚) mm，表面处理为Hard coating (6H)。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM101JVHP01采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3/11/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM101JVHP01的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
