| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 天马 (TIANMA) |
| 8.4英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 170.4(H)×127.8(V) mm |
| TBD |
| 250 cd/m² (Typ.) |
70/70/60/70 (Typ.)(CR≥10)  |
| 12 o'clock |
| 262K/16.7M, 50% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TM084SDHG01-00 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 203(H)×142.5(V)×6.2(D) mm | |
| 雾面 | |
| 500:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 9S3P WLED, 50K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
深圳市
上海市
深圳市
苏州市
东莞市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM084SDHG01-00规格书 | Final Ver2.0 | English | 702.7 K | 21 | 2012-9-25 | 最新 | |
|
TM084SDHG01-00规格书 | Pre Ver1.0 | English | 643.7 K | 21 | 2012-5-23 |

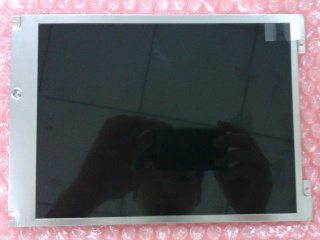

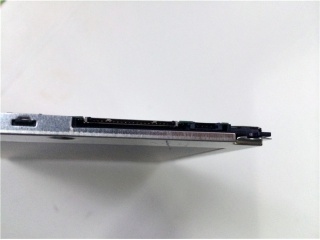

TM084SDHG01-00是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据天马 (TIANMA)于2012年9月25日发布的版本号为Final Ver2.0的产品规格书，TM084SDHG01-00显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4×127.8 (宽×高) mm，可视尺寸为173.8×131.2 (宽×高) mm，外观尺寸为203×142.5 (宽×高)×6.2(厚) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了9S3P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TM084SDHG01-00采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM084SDHG01-00液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM084SDHG01-00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q3量产，当前生产状态为量产中。目前TM084SDHG01-00在屏库上有11条现货信息、23家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年04月04日对此型号首次建立参数，并于2025年04月22日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
