| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070WA-22L06规格书 | Ver.1 | English | 619.7 K | 22 | 2001-7-12 | 最新 |

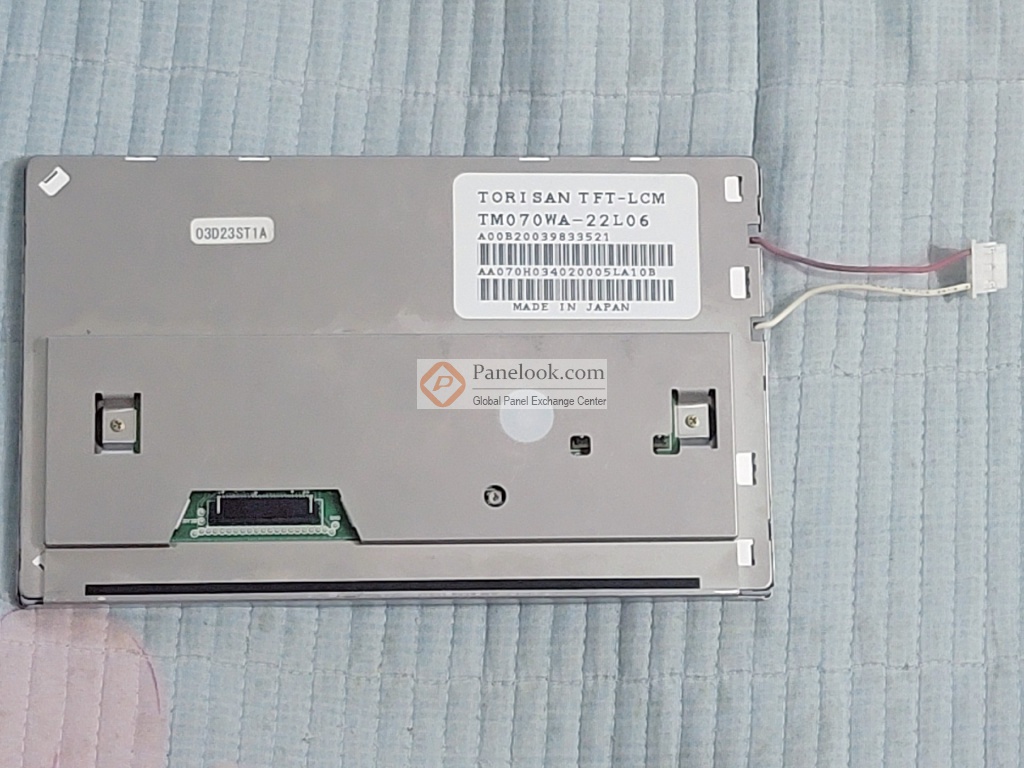

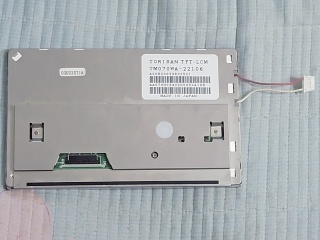

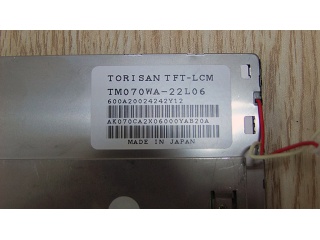

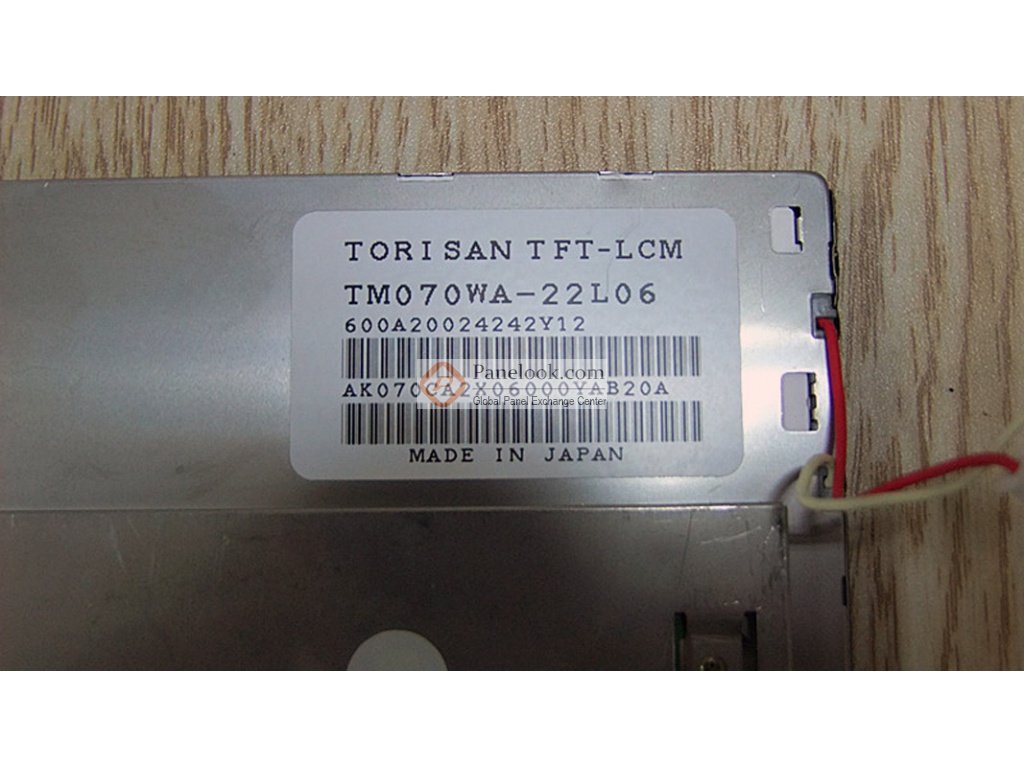

TM070WA-22L06是鸟取三洋电机株式会社 (鸟取三洋，TORISAN) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有CCFL背光，无触摸。根据鸟取三洋 (TORISAN)于2001年7月12日发布的版本号为Ver.1的产品规格书，TM070WA-22L06显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×87.05 (宽×高) mm，可视尺寸为158.1×91.0 (宽×高) mm，外观尺寸为167×102 (宽×高)×11.5(厚) mm，表面处理为雾面，产品净重220g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时。TM070WA-22L06采用了TFT Specific Analog RGB信号接口，总共24 pins，采用端子连接，驱屏电压为5.3/15.0/-14V (Typ.)(VSH/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070WA-22L06液晶模组，屏库®建议您向鸟取三洋 (TORISAN)或其代理商了解关于TM070WA-22L06的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2001年Q3量产，当前生产状态为已停产。目前TM070WA-22L06在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。基于它宽温，3G抗震，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于车载显示，数码相框，便携式DVD。
