RGB垂直条状
解析度
800(RGB)×480, WVGA, 17:9
- 面板重量
- 131g
- 表面处理
- 雾面
- 显示亮度
- 400 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 20 (Typ.)(Tr+Td) ms
- 可视角度
- 75/75/60/70 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 16.7M, 49% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 3S7P WLED, 10K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
50 pins TTL (1 ch, 8-bit) , FPC
- 电压供应
- 3.3/10.5/20.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -40 ~ 85 °C, 存储温度 -55 ~ 125 °C
TM068RDS02 长期供应 贸易
 深圳市
TM068RDS02 长期供应 贸易
深圳市
天马液晶模组TM068RDS02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM068RDS02规格书 |
-01_Pre Ver1.1 |
English |
1.2 M |
19 |
2014-5-14 |
最新 |
|
|
|
TM068RDS02规格书 |
Pre Ver1.0 |
English |
1.2 M |
19 |
2013-11-18 |
|
|
天马液晶模组TM068RDS02综述

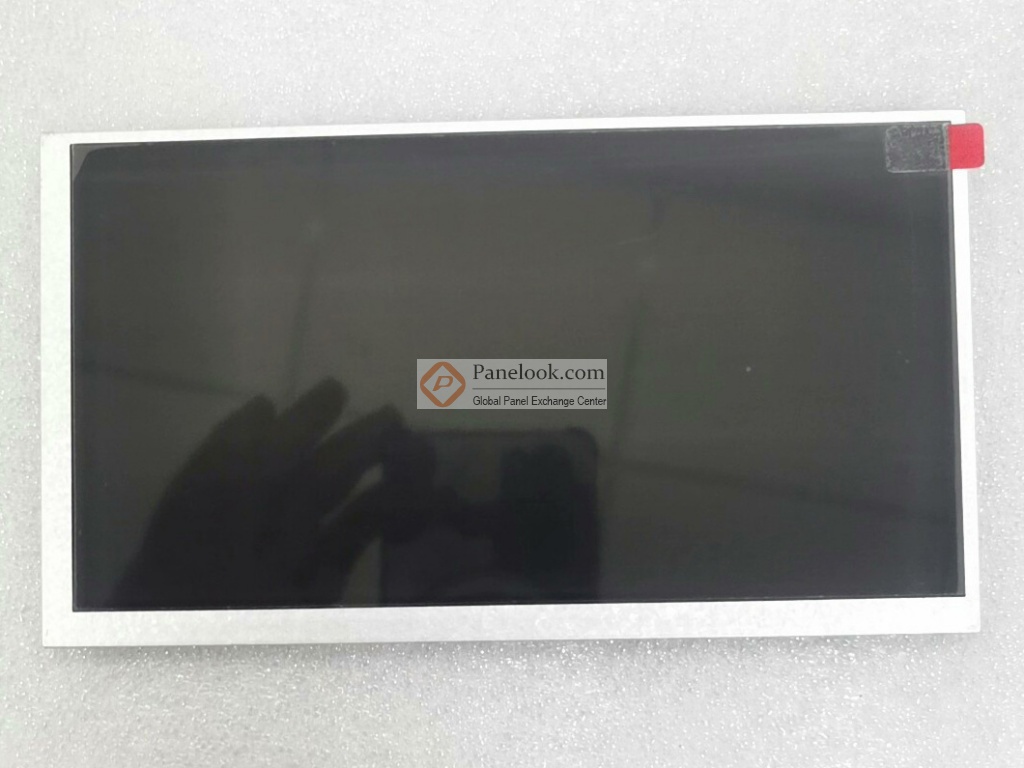

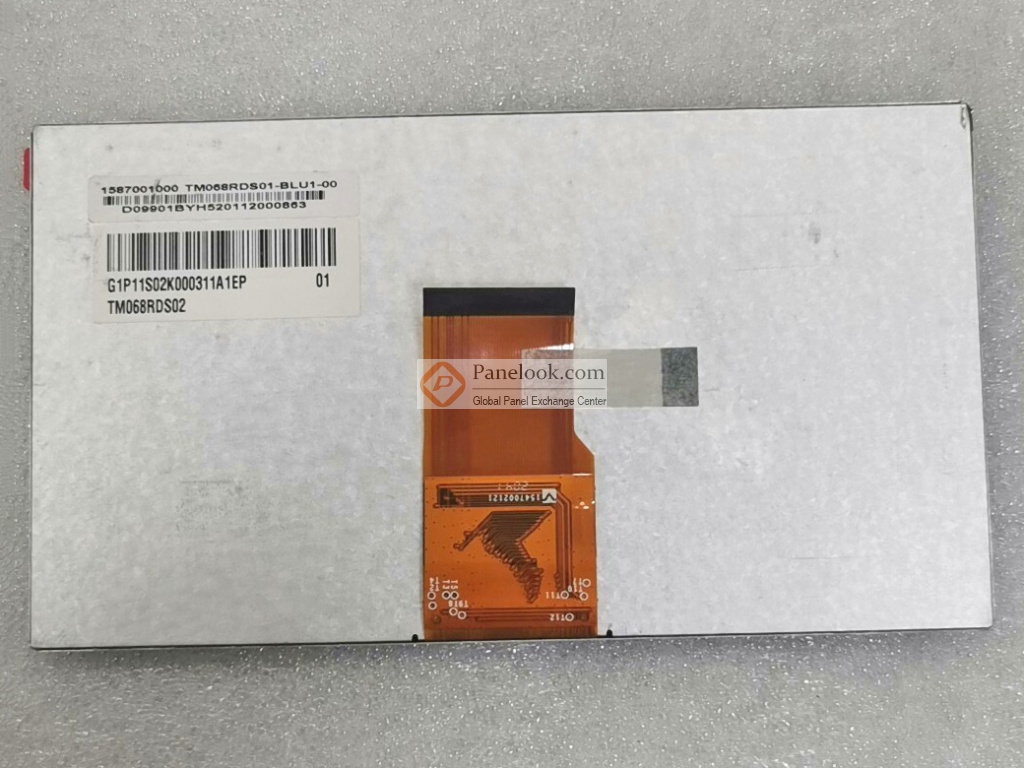

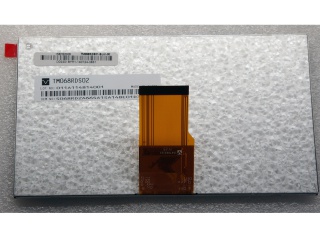

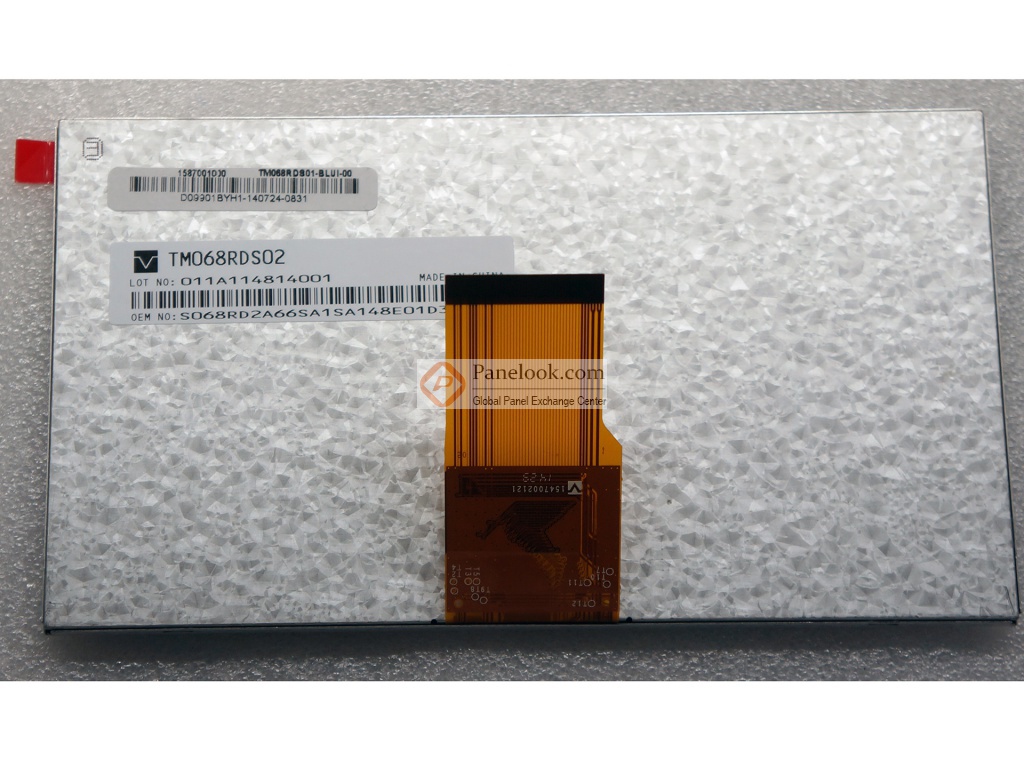

TM068RDS02是天马 (AVIC)推出的一款6.8吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -40 ~ 85°C，存储温度为 -55 ~ 125°C。它的典型特征屏库总结为: 宽温，白光LED背光，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2014年12月08日对此型号首次建立参数，并于2024年04月14日对参数进行了最后更新。根据天马 (AVIC)于2014年5月14日发布的版本号为-01_Pre Ver1.1的产品规格书，TM068RDS02显示分辨率为800(RGB)×480 (WVGA)，宽高比为17:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为151.8(宽)×79.68(高) mm，外观尺寸为163(宽)×91(高)×5.2(厚) mm，可视尺寸为152.8(宽)×82.68(高) mm，表面处理为雾面，产品净重131g。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。TM068RDS02采用了TTL (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.5/20.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM068RDS02的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (AVIC)。
|
