| 制造商 | 天马 (TIANMA) | 型号 | TM057JDHP04-30 |
|---|---|---|---|
| 对角尺寸 | 5.7英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 71.28(W)×126.72(H) mm | 外观尺寸 | 74.98(W)×137(H)×1.67(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 720(RGB)×1280, WXGA, 9:16 |
| 面板重量 | 24.0g (Typ.) | 表面处理 | Clear |
| 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | SFT，常黑显示，透射式 |
| 支持颜色 | 16.7M, 70% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 7S2P WLED, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 24 pins MIPI (4 data lanes) , 端子 | ||
| 电压供应 | 1.8/2.8V (Typ.)(IOVCC/VCC) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
深圳市
深圳市
嘉兴市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM057JDHP04-30规格书 | Pre Ver1.0 | English | 2.9 M | 25 | 2015-5-22 | ||
|
|
TM057JDHP04-30规格书 | Final Ver1.1 | English | 2.6 M | 25 | 2015-12-16 | 最新 |

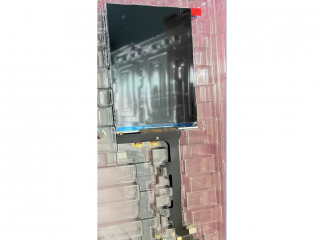

TM057JDHP04-30是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定OTM1283A驱动IC。根据天马 (TIANMA)于2015年5月22日发布的版本号为Final Ver1.1的产品规格书，TM057JDHP04-30显示分辨率为720(RGB)×1280 (WXGA)，宽高比为9:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为256 PPI。它的显示区域尺寸为71.28×126.72 (宽×高) mm，外观尺寸为74.98×137 (宽×高)×1.67(厚) mm，表面处理为Clear，产品净重24.0g (Typ.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，不含背光驱动。TM057JDHP04-30采用了MIPI (4 data lanes)信号接口，总共24 pins，采用端子连接，驱屏电压为1.8/2.8V (Typ.)(IOVCC/VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM057JDHP04-30液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM057JDHP04-30的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为已停产。目前TM057JDHP04-30在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2015年12月07日对此型号首次建立参数，并于2025年05月13日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于手机。
