天马液晶模组TM056KDH01主要参数

现货数量
1309片
长期卖家
8个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2008,Q4
最后下单
2021,Q4
最后出货
2022,Q2

生产信息仅供参考，请与原厂或代理商确认。

制造商天马 (TIANMA)
型号TM056KDH01 1个兼容型号

对角尺寸5.6英寸
类型a-Si TFT-LCD, 液晶模组

显示区域113.28(W)×84.708(H) mm
外观尺寸126.5(W)×100(H)×6(D) mm

像素排列 RGB垂直条状
解析度320(RGB)×234, 4:3

面板重量123g (Typ.)
表面处理雾面

显示亮度200 cd/m² (Typ.)
对比度 300:1 (Typ.) (透射)

推荐视向6 o'clock
响应时间25 (Typ.)(Tr+Td) ms

可视角度65/65/45/65 (Typ.)(CR≥10)
显示模式TN，常白显示，透射式

支持颜色全彩, 50% NTSC
触摸技术无触摸

功率消耗 -
光源类型2S7P WLED, 无驱动

刷新率-
应用产品

接口类型
26 pins TFT Specific Analog RGB , FPC

电压供应
5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共4条现货>>

天马液晶模组TM056KDH01 VIP卖家现货

浙江沐泽电子科技有限公司

第7年

新屏原厂原包, 通用A级, 约95%无亮点

120片, 2片起售, 中国大陆仓

即刻交货

详情

杭州旭虹科技有限公司

第9年

新屏原厂原包, 通用A级, 约90%无亮点

89片, 1片起售, 中国大陆仓

即刻交货

详情

深圳市亿骏电子有限公司

第7年

深圳市奕显科技有限公司

第1年

共8个供应商>>

天马液晶模组TM056KDH01 VIP供应商

深圳市永兴盛科技有限公司

第13年

TM056KDH01 长期供应贸易

深圳市

深圳市智必达科技有限公司

第11年

TM056KDH01 长期供应贸易

深圳市

深圳市亿骏电子有限公司

第7年

TM056KDH01 长期供应贸易

深圳市

深圳市创达方科技有限公司

第2年

TM056KDH01 长期供应贸易

深圳市

深圳市赛旋电子科技有限公司

第2年

TM056KDH01 长期供应贸易

深圳市

天马液晶模组TM056KDH01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM056KDH01规格书	Ver2.2	English	840.8 K	23	2009-2-5	最新	付费下载
	TM056KDH01规格书	Ver2.1	English	817.9 K	23	2008-11-19		立即下载

天马液晶模组TM056KDH01变更通知

	文件类型	文件编号	原厂发布日期
	TM056KDH01产品停产通知单（EOL）	20200413	2020-4-13	下载文件

天马液晶模组TM056KDH01验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	TM056KDH01	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2009-2-9	IIS下载

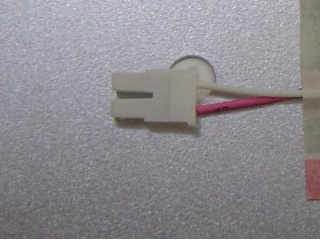

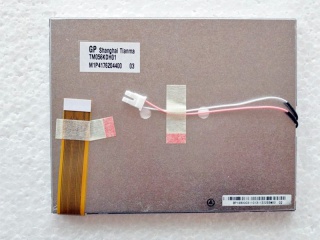

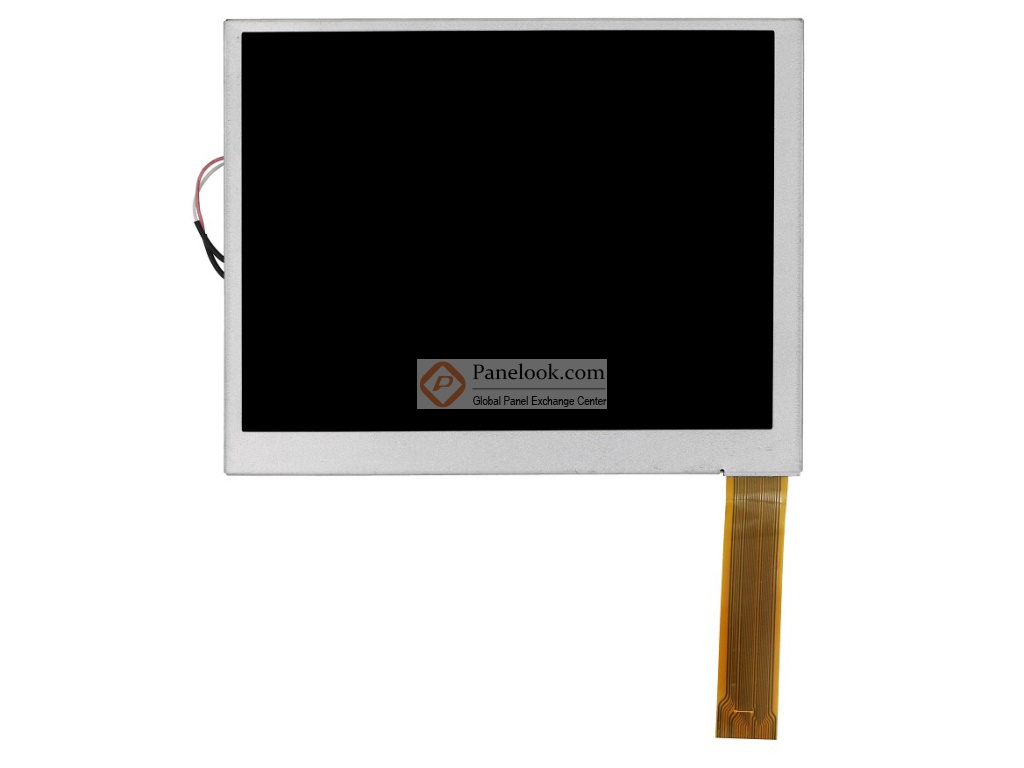

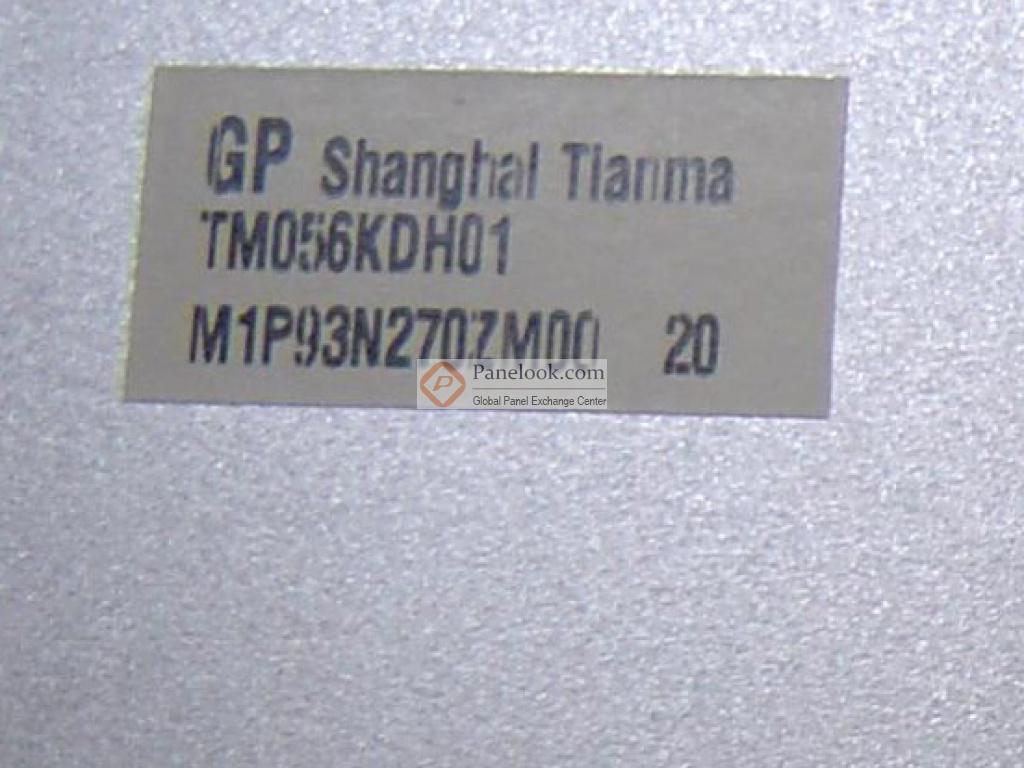

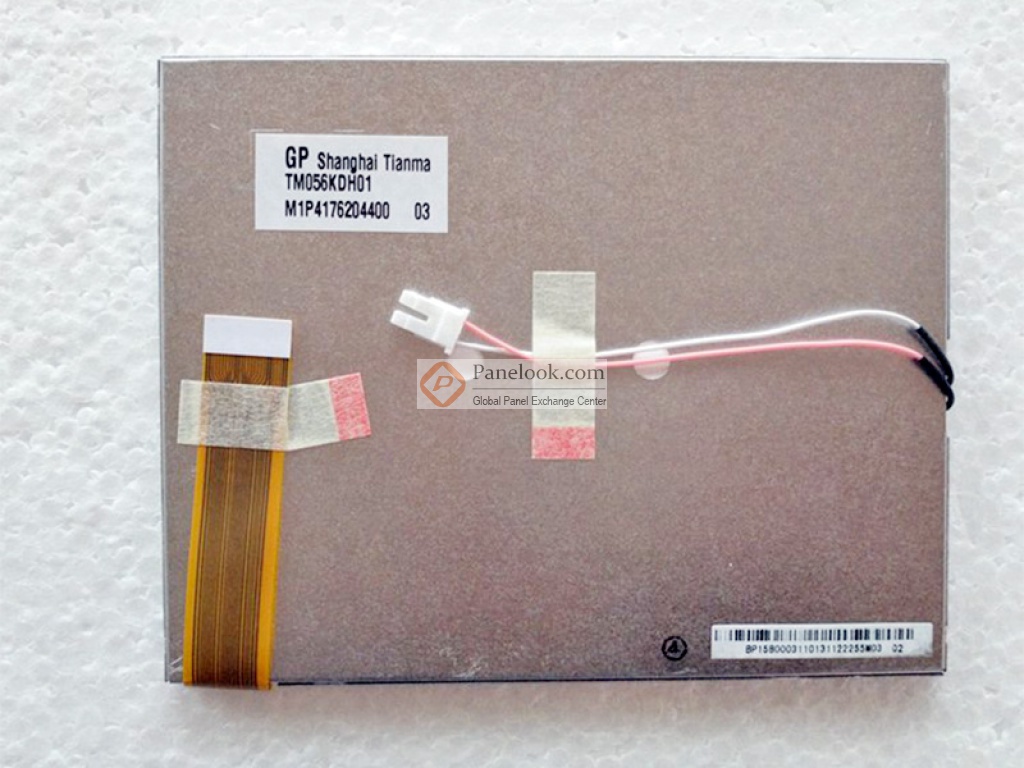

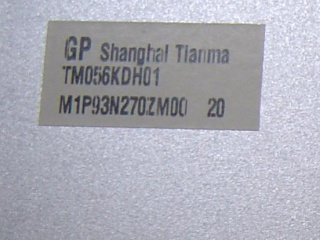

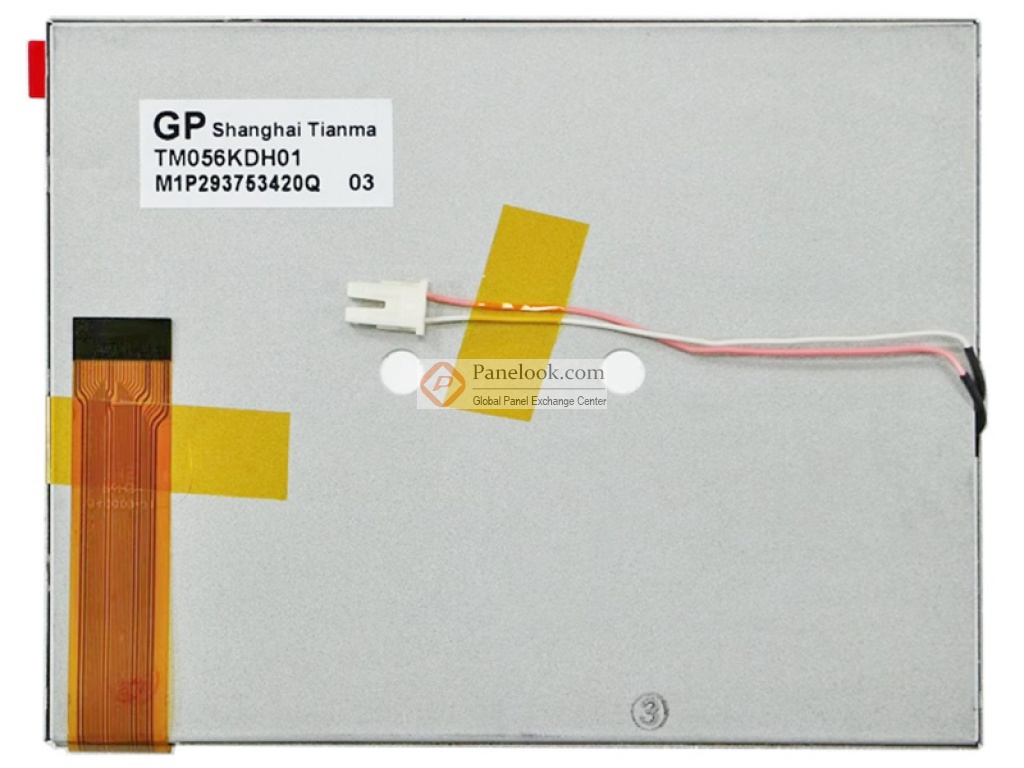

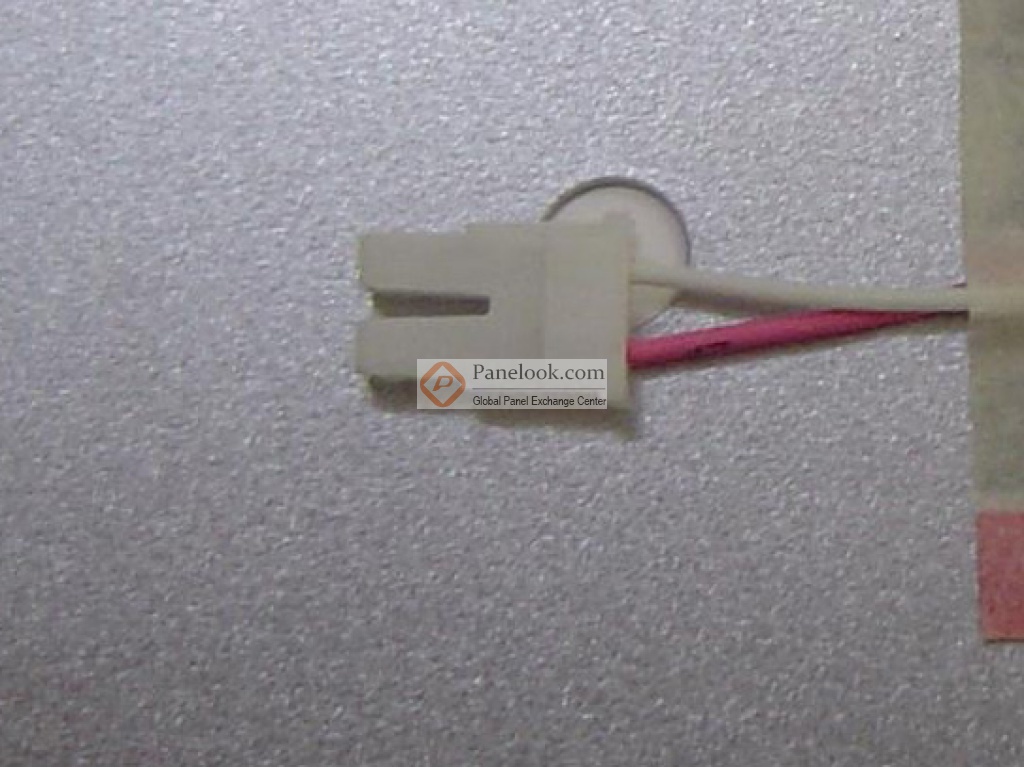

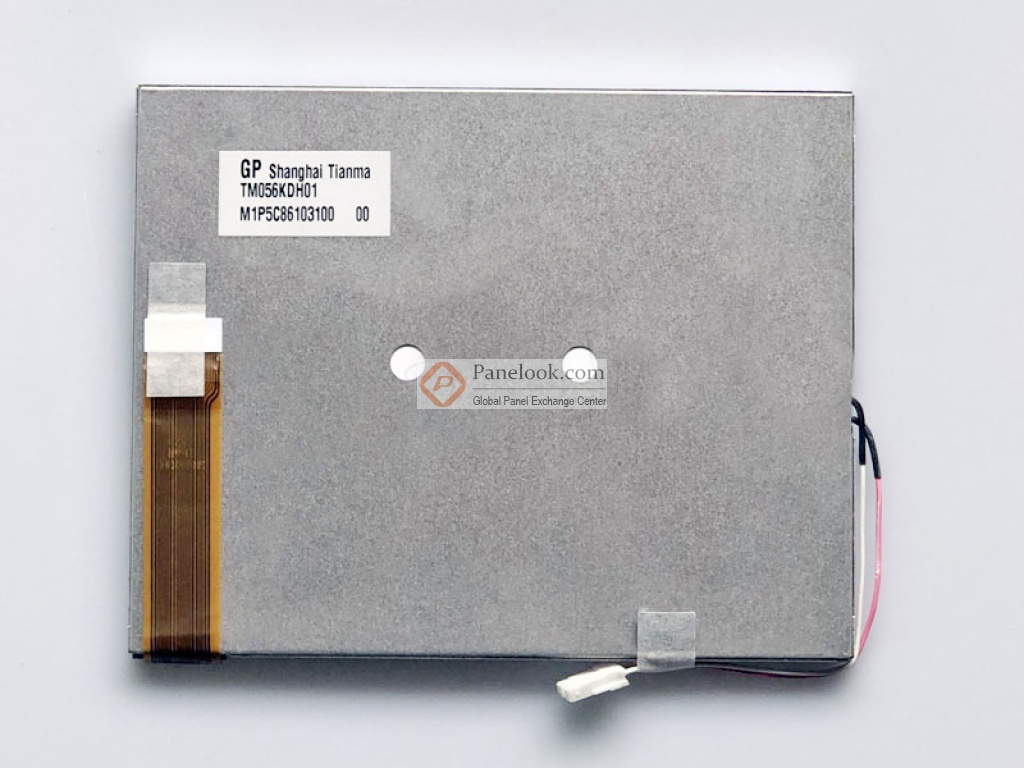

天马液晶模组TM056KDH01图片

天马液晶模组TM056KDH01综述

TM056KDH01 (别名: TS056KAAAD01-00)是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的5.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据天马 (TIANMA)于2009年2月5日发布的版本号为Ver2.2的产品规格书，TM056KDH01显示分辨率为320(RGB)×234，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为113.28×84.708 (宽×高) mm，可视尺寸为116.08×87.51 (宽×高) mm，外观尺寸为126.5×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重123g (Typ.)。背光方面此产品采用了2S7P WLED发光的侧入式光源，不含背光驱动。TM056KDH01采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。如果开发新产品想采用TM056KDH01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM056KDH01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q4量产，于2022年Q2停产，当前生产状态为已停产。目前TM056KDH01在屏库上有4条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2012年06月14日对此型号首次建立参数，并于2024年04月13日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于工业，数码相框，便携式DVD，可视门铃。
