像素布局
RGB垂直条状
显示区域 108(H)×64.8(V) mm外观尺寸 120.7(H)×77.8(V)×5.9(D) mm
面板重量 TBD表面处理 雾面，Hard coating (3H)
面板亮度 1000 cd/m² (Typ.)对比度 600:1 (Typ.) (TM)
可视角度 70/70/50/70 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 20/30 (Typ./Max.)(Tr+Td) ms
显示颜色 16.7M, 50% NTSC触摸屏 无触摸
-
功率消耗
-
光源类型 3S6P WLED, 50K小时
工作频率 60Hz-
面板应用
- 信号接口
-
Parallel RGB (1 ch, 8-bit) , 40 pins , FPC
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -40 ~ 90 °C
TM050RDZG03-30 长期供应 贸易
 深圳市
TM050RDZG03-30 长期供应 贸易
嘉兴市
TM050RDZG03-30 长期供应 贸易
中国台湾
TM050RDZG03-30 长期供应 代理经销
上海市
TM050RDZG03-30 长期供应 贸易
深圳市
TM050RDZG03-30 长期供应 贸易
深圳市
天马液晶模组TM050RDZG03-30综述

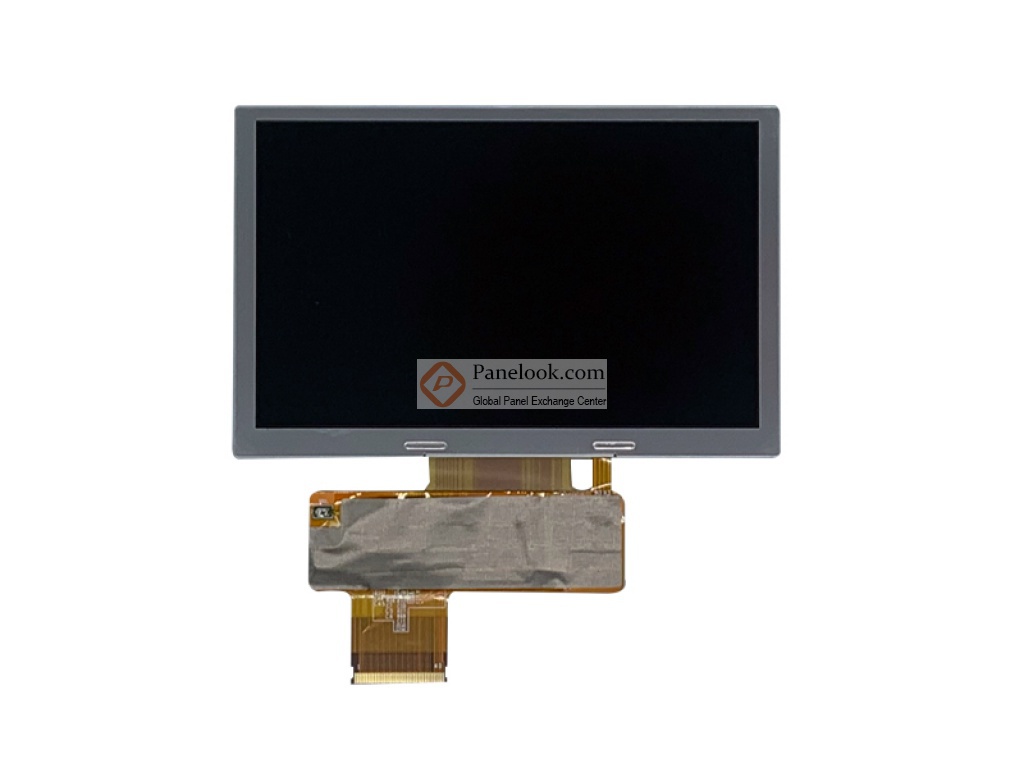

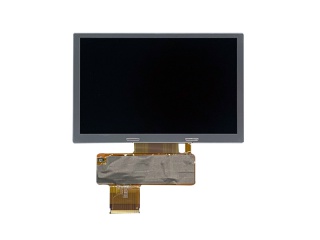

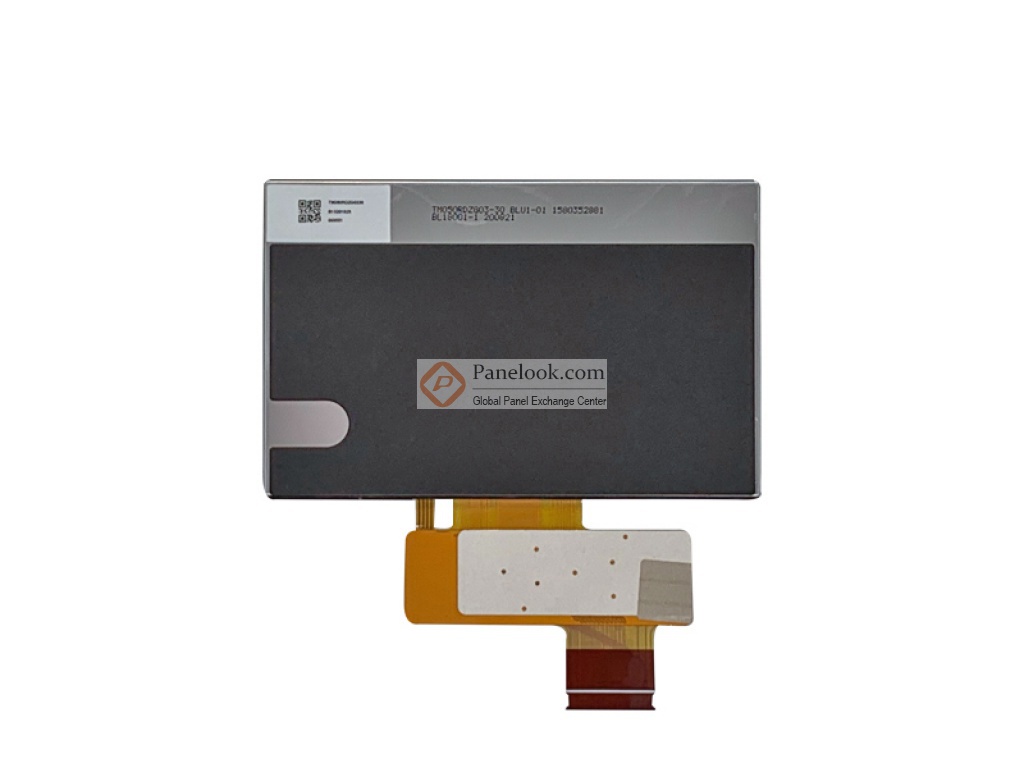

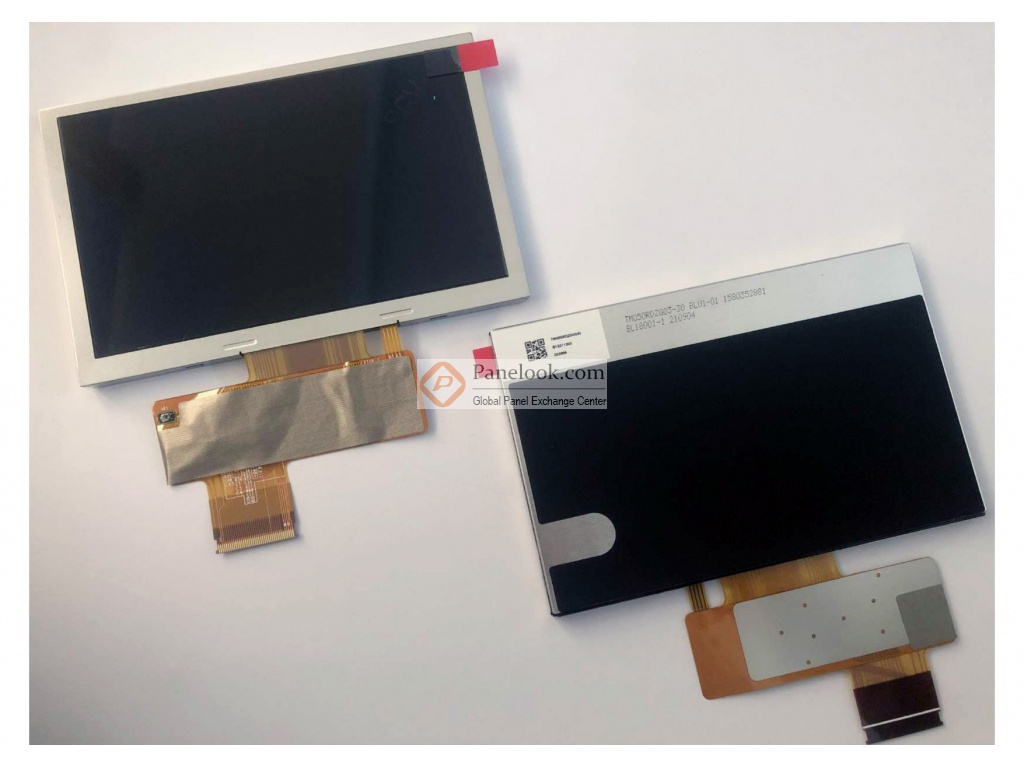

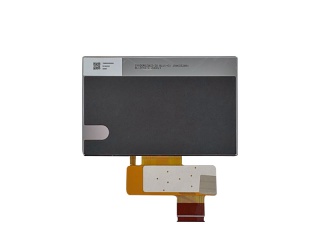

天马 (TIANMA) 推出的TM050RDZG03-30是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无触摸。屏库总结它的典型特征为: 宽温，超高亮度，白光LED背光，寿命大于5万小时，表面雾面， Matching Connector: IMSA-11501S-40A-GFN1。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。此型号适合应用于工业。本产品已邦定HX8664 + HX8264驱动IC。根据屏库掌握的情报此产品于2019年Q1量产，当前生产状态为量产中。目前TM050RDZG03-30在屏库上有16条现货信息、10家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2021年07月08日对此型号首次建立参数，并于2024年04月08日对参数进行了最后更新。根据天马 (TIANMA)于2020年5月19日发布的版本号为Final Ver2.0的产品规格书，TM050RDZG03-30显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，可视尺寸为111.1×67.9 (宽×高) mm，外观尺寸为120.7(宽)×77.8(高)×5.9(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为50K小时。TM050RDZG03-30采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM050RDZG03-30液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM050RDZG03-30的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
