| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 3.5英寸 |
| 320(RGB)×480, HVGA, 2:3 |
| 48.96×73.44 mm (H×V) |
| 21.0g (Typ.) |
| 300 cd/m² (Typ.) |
| 12 o'clock |
70/70/70/60 (Typ.)(CR≥10)  |
| 65K/262K, 60% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM035PDHG03 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 55.26×84.69×2.3 mm (H×V×D) | |
| Hard coating | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 1S6P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| CPU/RGB/SPI , 45 pins , FPC |
| 1.8/2.8V (Typ.)(IOVCC/VCI) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
上海市
深圳市
深圳市
深圳市
上海市
厦门市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM035PDHG03规格书 | Final Ver2.6 | English | 1.8 M | 31 | 2016-7-8 | 最新 | |
|
|
TM035PDHG03规格书 | Final Ver2.4 | English | 3.3 M | 31 | 2015-12-4 | ||
|
TM035PDHG03规格书 | Final Ver2.0 | English | 1.9 M | 30 | 2014-9-5 | ||
|
|
TM035PDHG03规格书 | Pre Ver1.0 | English | 3.1 M | 37 | 2014-4-10 |

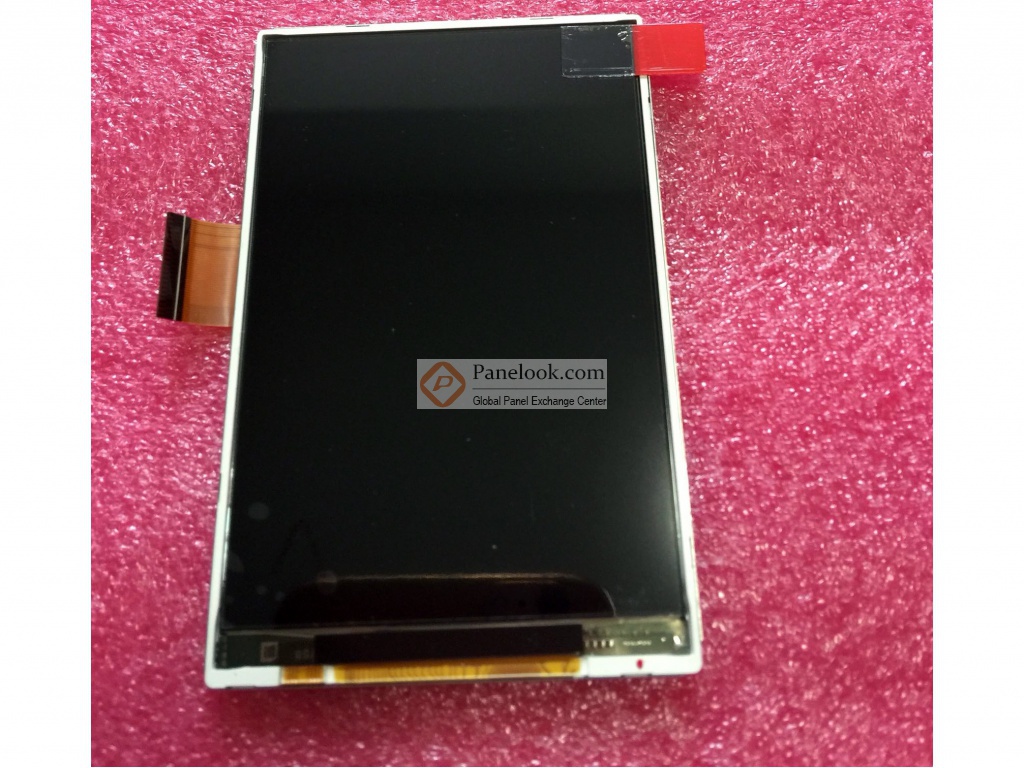

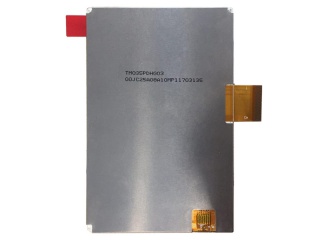

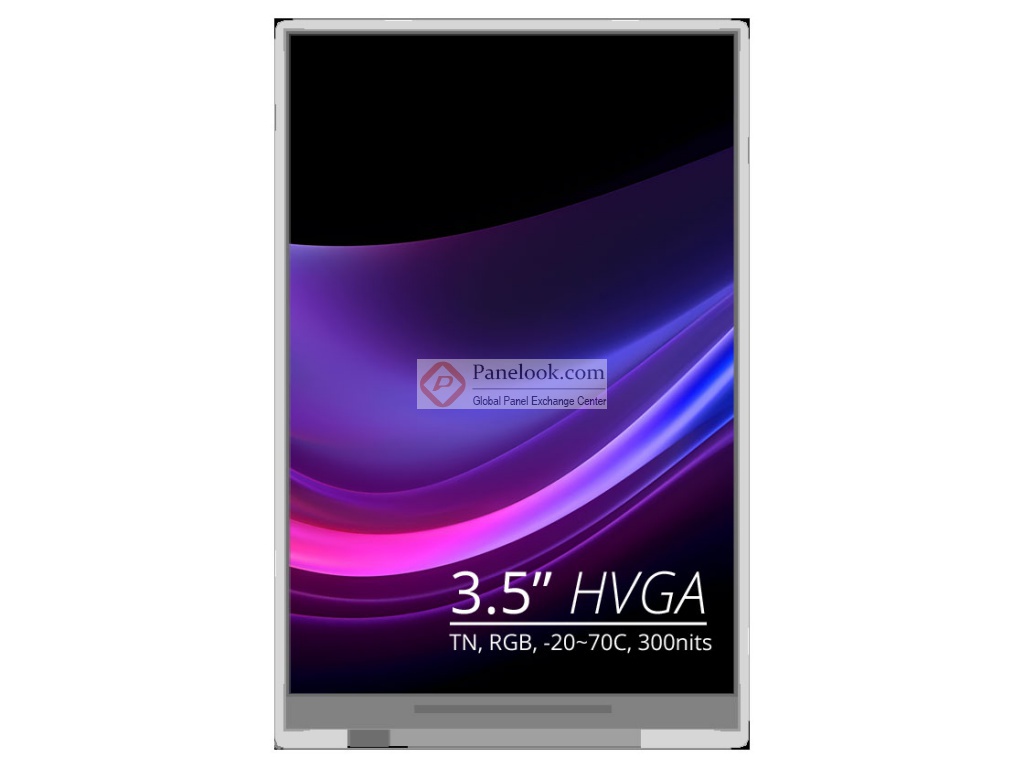

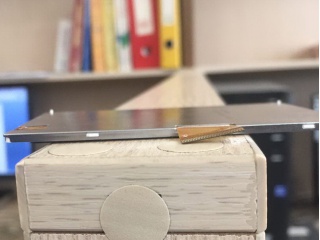

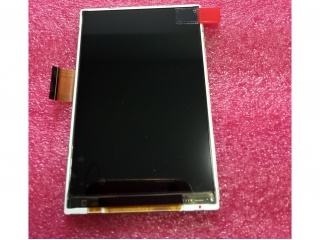

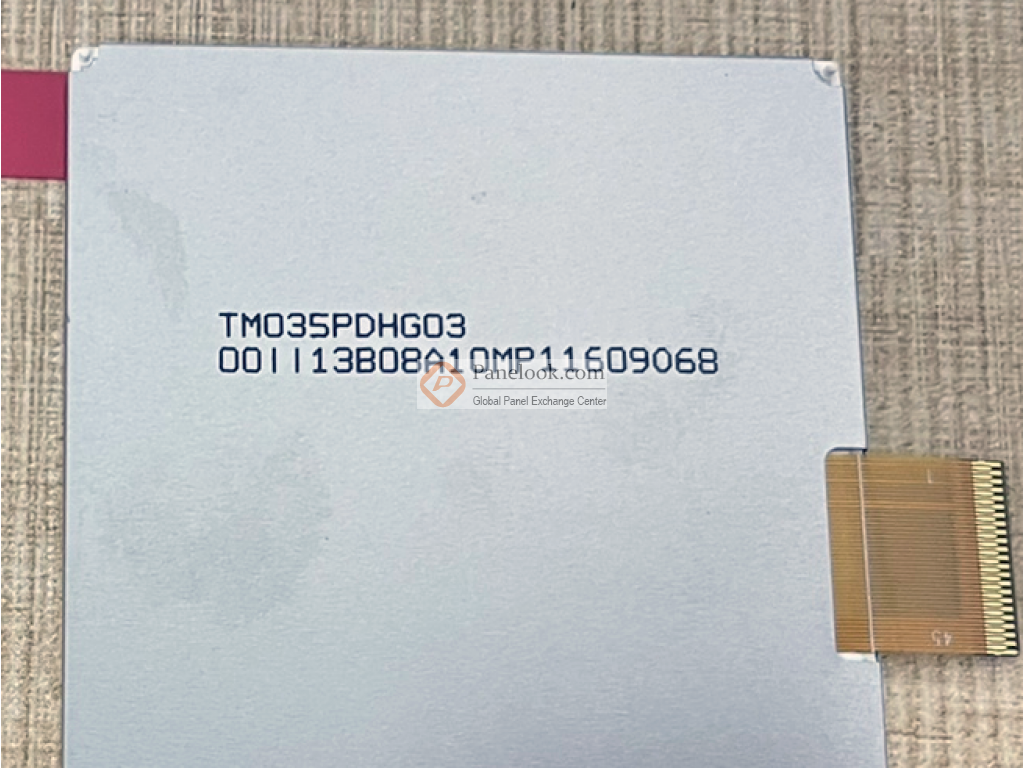

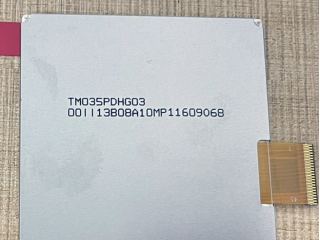

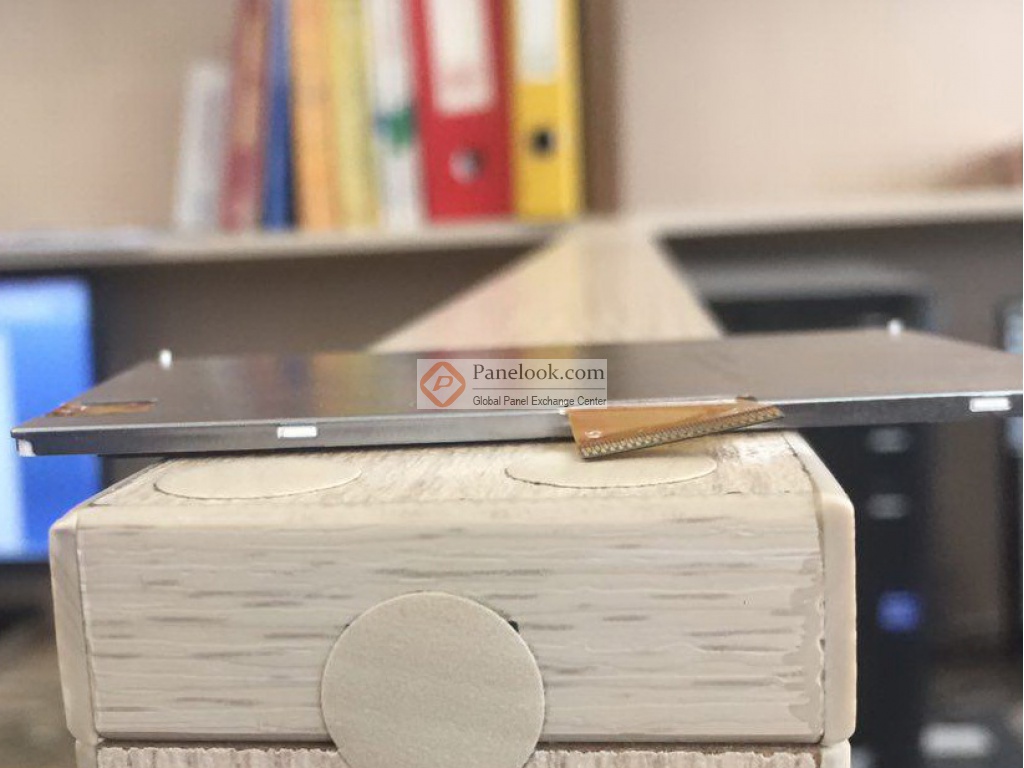

TM035PDHG03是天马 (TIANMA)推出的一款3.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 肖像模式，白光LED背光， left side FPC (10.5mm length)。基于它的特征屏库推荐此型号应用于手机，手持终端等产品。本产品已邦定ILI9488驱动IC。根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为量产中。目前此型号在屏库上有7条现货信息、14家供应商信息，交易氛围十分活跃。屏库于2014年11月05日对此型号首次建立参数，并于2024年04月13日对参数进行了最后更新。根据天马 (TIANMA)于2016年7月8日发布的版本号为Final Ver2.6的产品规格书，TM035PDHG03显示分辨率为320(RGB)×480 (HVGA)，宽高比为2:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为48.96(宽)×73.44(高) mm，外观尺寸为55.26(宽)×84.69(高)×2.3(厚) mm，可视尺寸为49.96(宽)×74.44(高) mm，表面处理为Hard coating，产品净重21.0g (Typ.)。背光方面此产品采用了1S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM035PDHG03采用了CPU/RGB/SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为1.8/2.8V (Typ.)(IOVCC/VCI)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM035PDHG03的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
