| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 3.5英寸 |
| 320(RGB)×240, QVGA, 4:3 |
| 70.08×52.56 mm (H×V) |
| - |
| 400 cd/m² (Typ.) |
| 6 o'clock |
70/70/60/70 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM035KVHG01 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 79.9×68.9×4.73 mm (H×V×D) | |
| 防指印(AF)，Hard coating (4H) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 6S1P WLED, 无驱动 | |
| 投射电容触摸屏, I²C |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| Digital RGB (8/24-bit) + SPI, CCIR601/656 , 54 pins , FPC |
| 3.3V (Typ.) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
嘉兴市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM035KVHG01规格书 | Final Ver1.2 | English | 1.2 M | 30 | 2014-1-20 | 最新 | |
|
|
TM035KVHG01规格书 | Pre Ver0.1 | English | 2 M | 35 | 2013-3-21 | ||
|
|
TM035KVHG01规格书 | Final Ver1.1 | English | 1.3 M | 31 | 2013-12-11 |

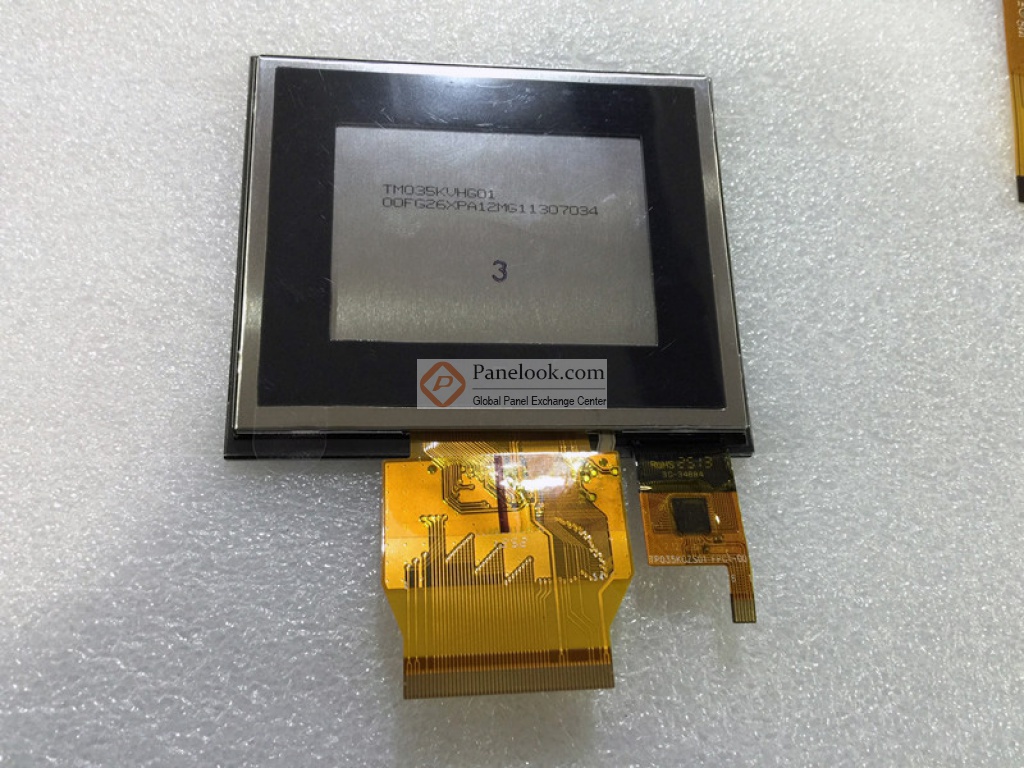

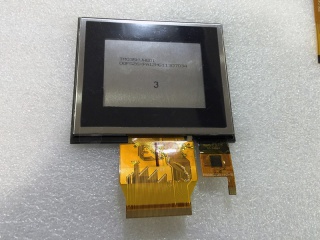

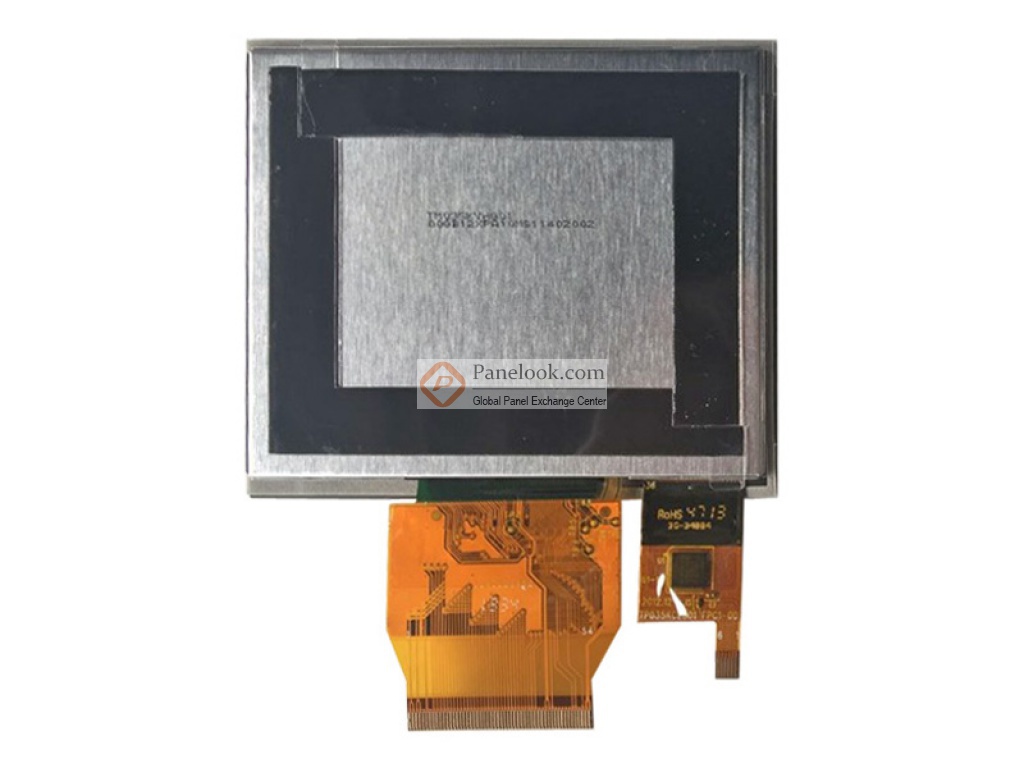

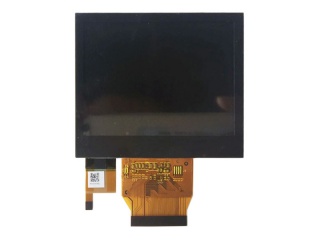

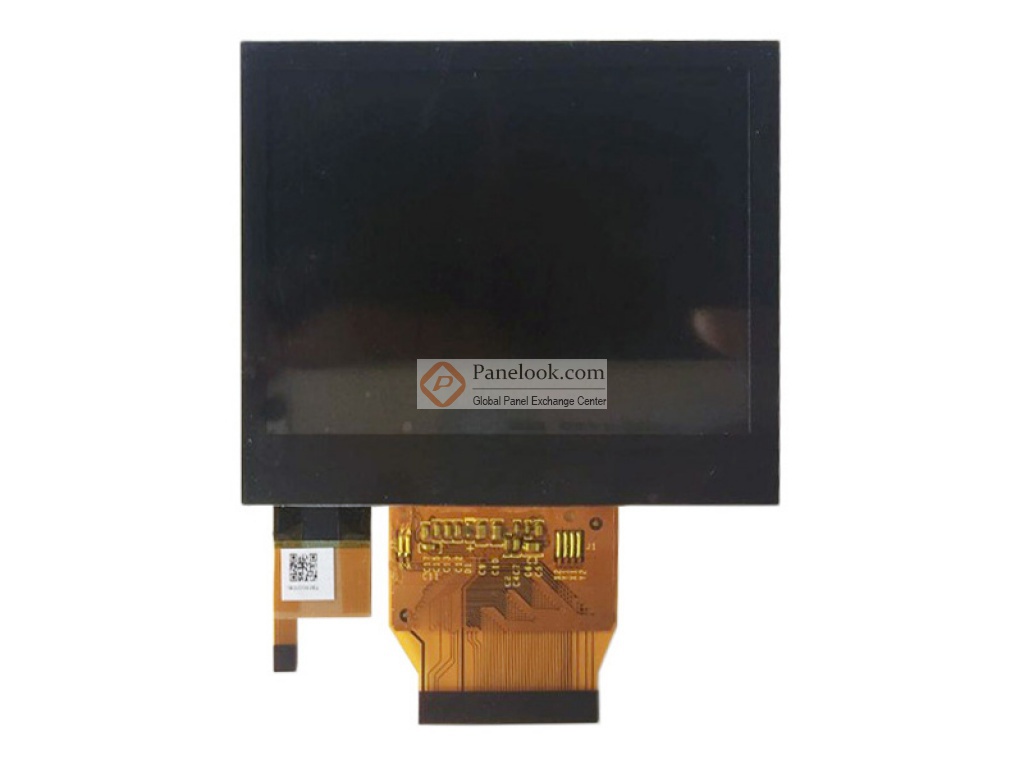

TM035KVHG01是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏，已邦定NV3035C驱动IC。根据天马 (TIANMA)于2014年1月20日发布的版本号为Final Ver1.2的产品规格书，TM035KVHG01显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为70.08×52.56 (宽×高) mm，外观尺寸为79.9×68.9 (宽×高)×4.73(厚) mm，表面处理为防指印(AF)，Hard coating (4H)。背光方面此产品采用了6S1P WLED发光的侧入式光源，不含背光驱动。TM035KVHG01采用了Digital RGB (8/24-bit) + SPI, CCIR601/656信号接口，总共54 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM035KVHG01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM035KVHG01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前TM035KVHG01在屏库上有1条现货信息、6家供应商信息，交易氛围活跃。屏库于2013年09月29日对此型号首次建立参数，并于2024年04月12日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光， CTP: HX8526等特征，此型号推荐使用于工业，数码相机，数码摄像机。
