像素布局
RGB垂直条状
显示区域 43.2(H)×57.6(V) mm外观尺寸 50(H)×69.2(V)×3.3(D) mm
面板亮度 300 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 70/70/70/58 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 12 o'clock反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 65K/262K, 63% NTSC触摸屏 无触摸
-
功率消耗
-
光源类型 1S4P WLED, 无驱动
工作频率 --
面板应用
- 信号接口
-
16-bit 8080 并口 , 37 pins , FPC
- 驱屏电压
- 2.7/3.3V (Min./Max.)(VCI/VCC1/VCC2)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
TM028HDZG59 长期供应 贸易
 上海市
TM028HDZG59 长期供应 贸易
深圳市
TM028HDZG59 长期供应 贸易
深圳市

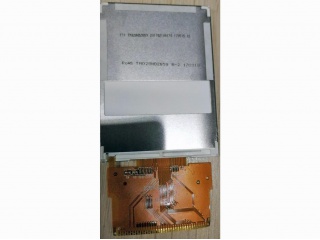

天马液晶模组TM028HDZG59规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM028HDZG59规格书 |
Final Ver2.0 |
English |
1.4 M |
36 |
2012-11-20 |
最新 |
|
天马液晶模组TM028HDZG59综述
TM028HDZG59是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的2.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据天马 (TIANMA)于2012年11月20日发布的版本号为Final Ver2.0的产品规格书，TM028HDZG59显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为43.2×57.6 (宽×高) mm，外观尺寸为50×69.2 (宽×高)×3.3(厚) mm，产品净重TBD。背光方面此产品采用了1S4P WLED发光的侧入式光源，不含背光驱动。TM028HDZG59采用了16-bit 8080 并口信号接口，总共37 pins，采用FPC连接，驱屏电压为2.7/3.3V (Min./Max.)(VCI/VCC1/VCC2)。如果开发新产品想采用TM028HDZG59液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM028HDZG59的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前TM028HDZG59在屏库上有3条现货信息、4家供应商信息，交易氛围活跃。屏库于2020年08月19日对此型号首次建立参数，并于2024年04月12日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于手机。
|
