| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM022HDHT1-05规格书 | Ver2.1 | English | 1.5 M | 25 | 2012-7-16 | 最新 |

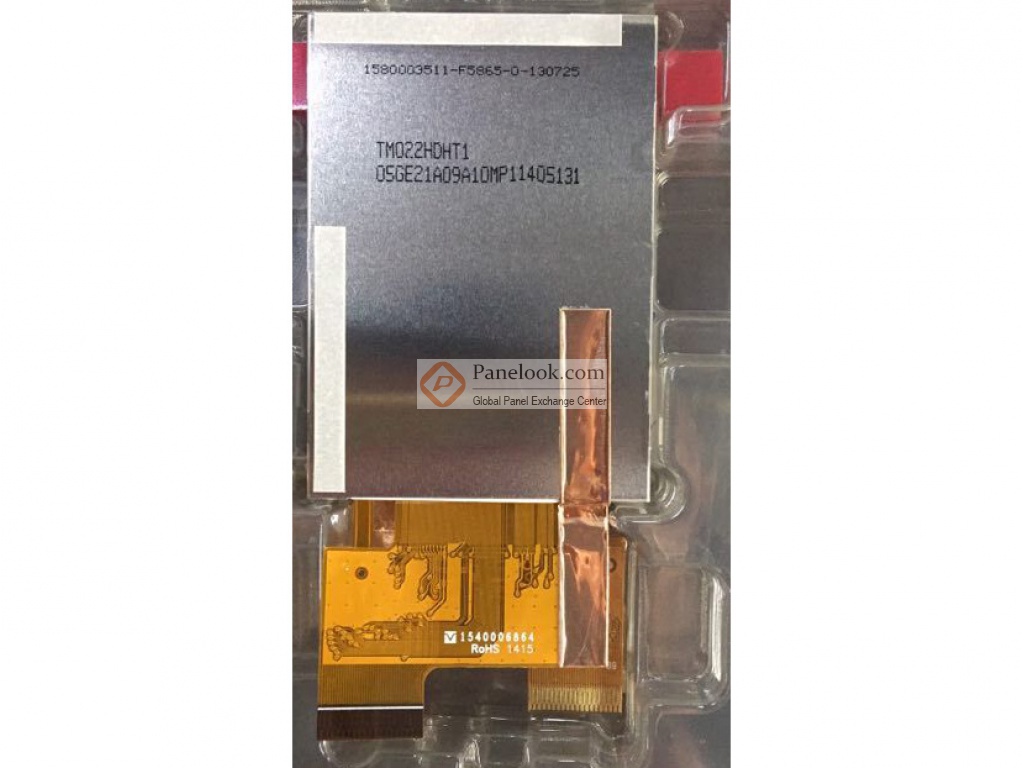

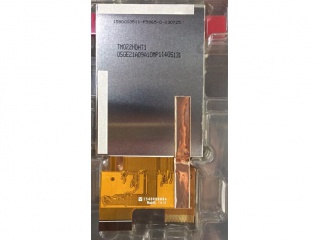

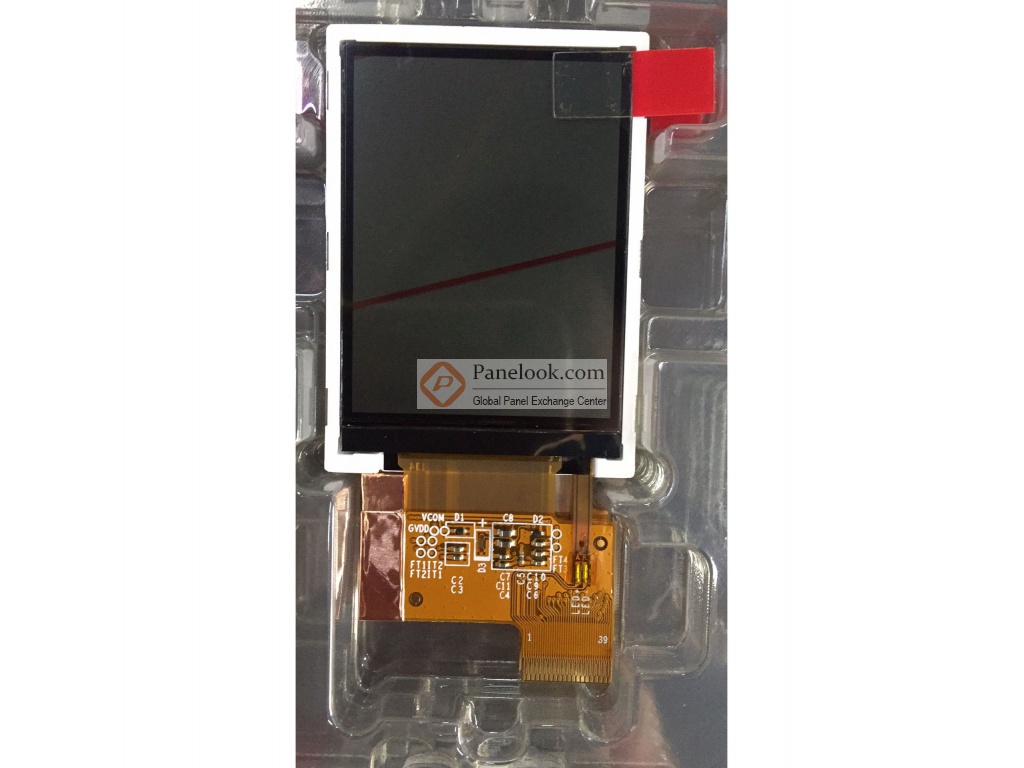

天马 (TIANMA) 推出的TM022HDHT1-05是一款采用a-Si TFT-LCD技术的2.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，半透射半反射式，白光LED背光。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于手机，手持终端。本产品已邦定ILI9340驱动IC。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前TM022HDHT1-05在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2014年07月19日对此型号首次建立参数，并于2024年04月10日对参数进行了最后更新。根据天马 (TIANMA)于2012年7月16日发布的版本号为Ver2.1的产品规格书，TM022HDHT1-05显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为33.84×45.12 (宽×高) mm，可视尺寸为36.04×47.32 (宽×高) mm，外观尺寸为40.6(宽)×56.6(高)×2.9(厚) mm，表面处理为Clear，Hard coating (3H)，产品净重12.7g。背光方面此产品采用了4S1P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM022HDHT1-05采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口，总共39 pins，采用FPC连接，驱屏电压为2.8V (Typ.)(VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM022HDHT1-05液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM022HDHT1-05的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
