1个兼容型号
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM022GBH01规格书 | Ver2.1 | English | 1.4 M | 23 | 2008-11-27 | 最新 |

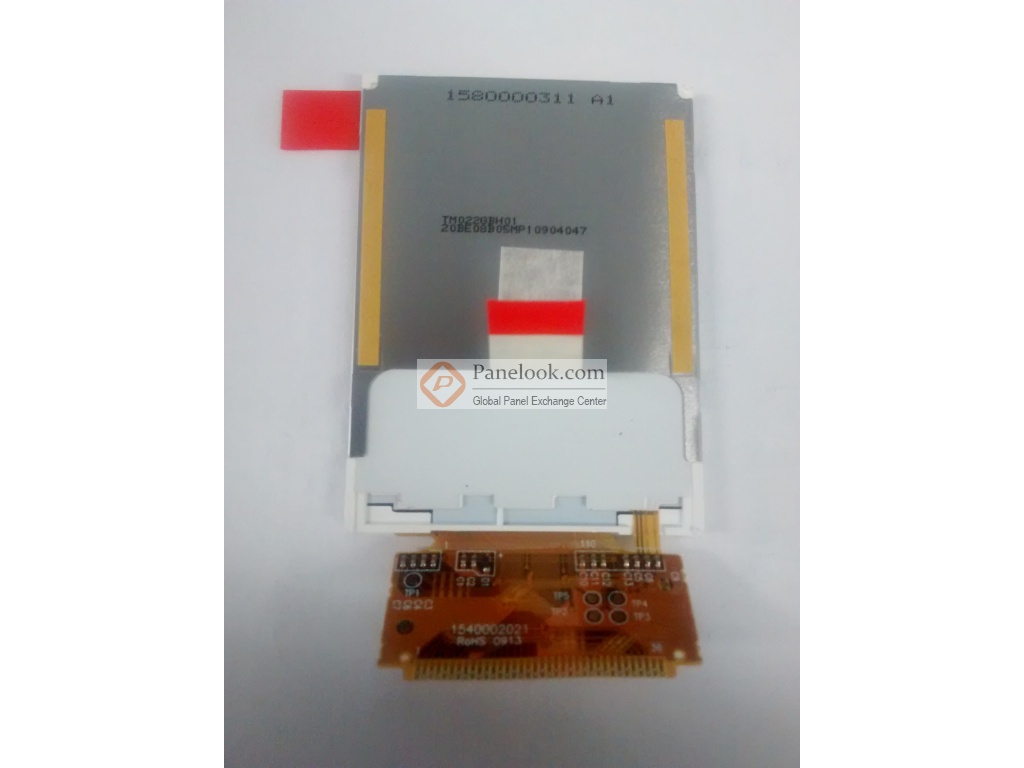

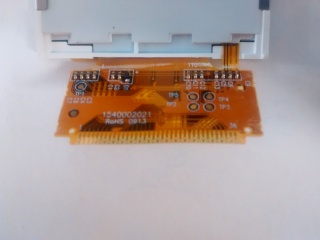

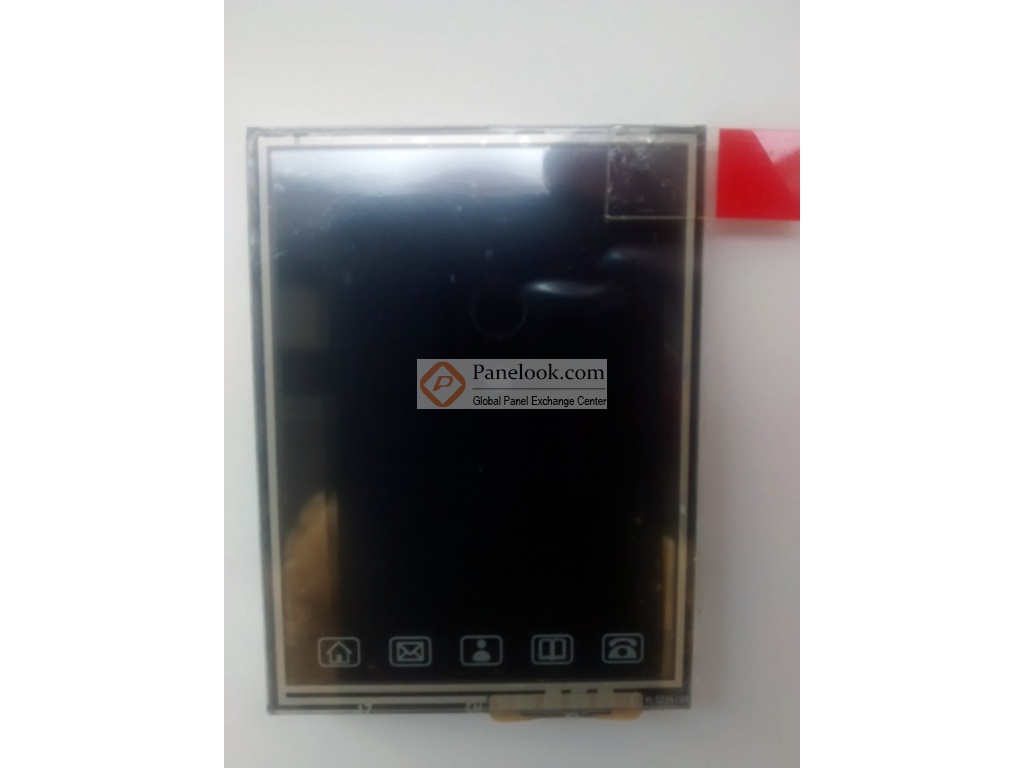

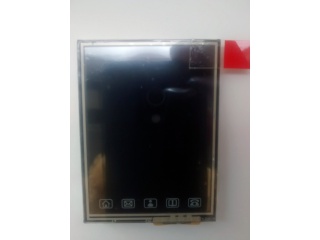

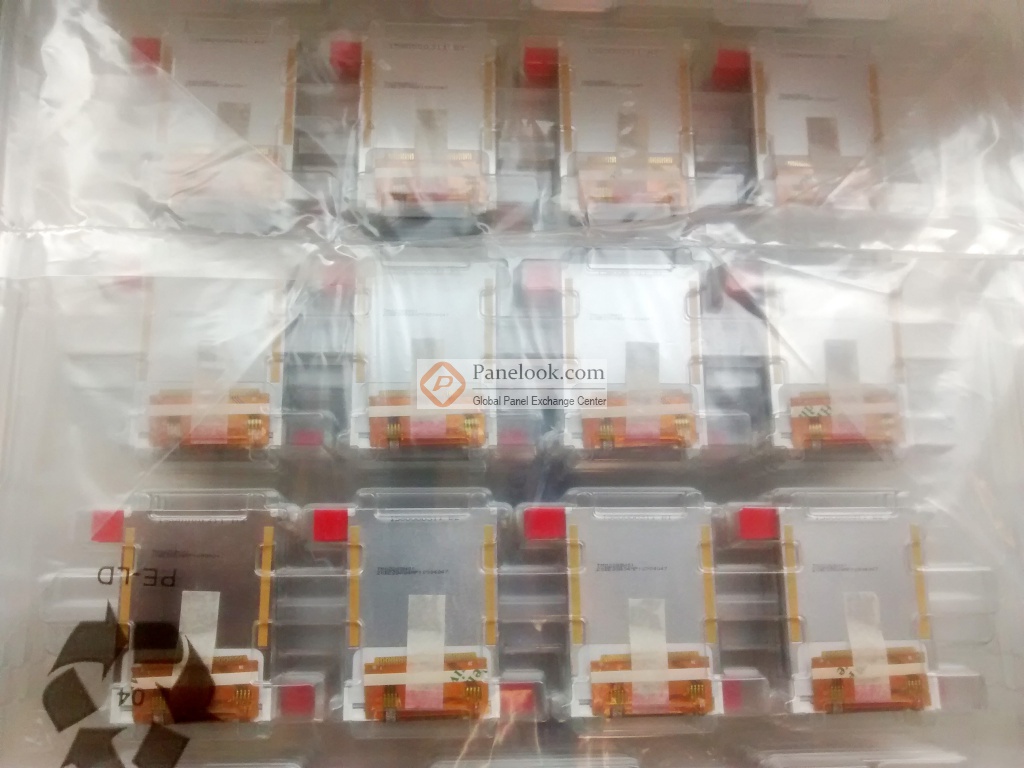

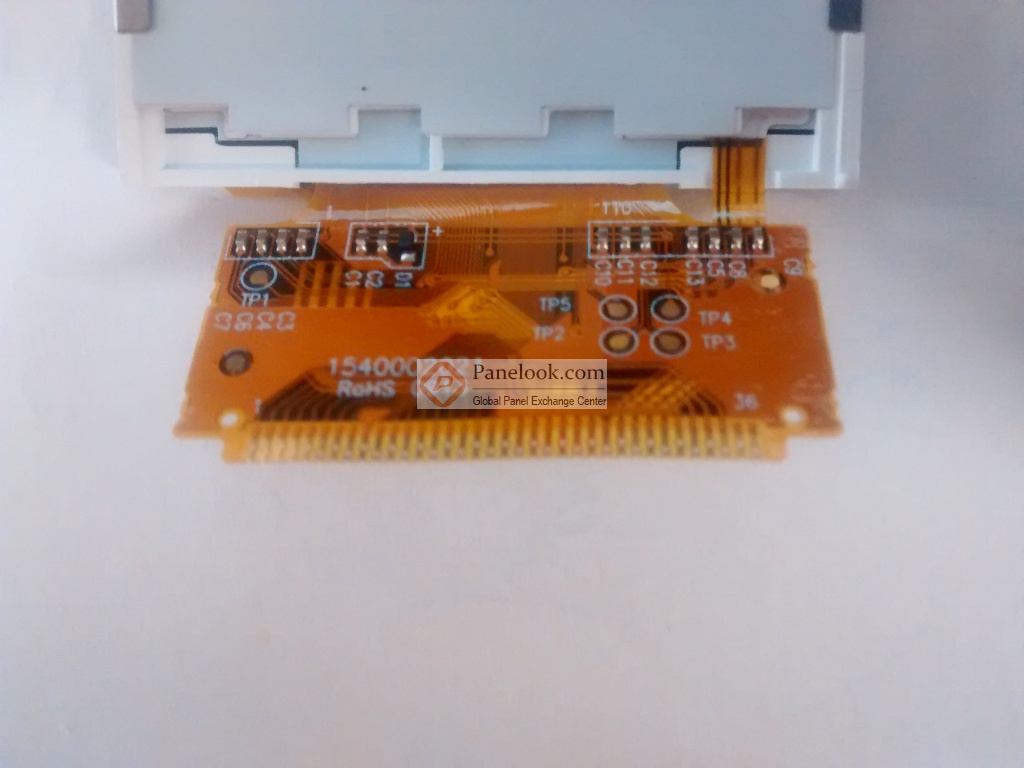

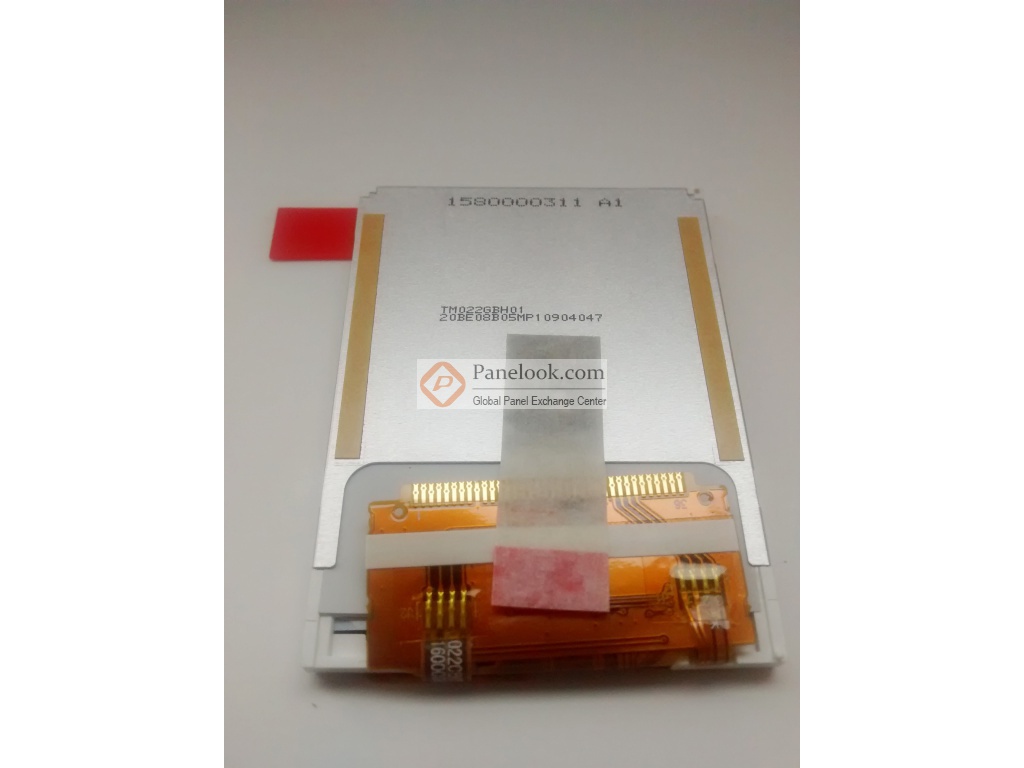

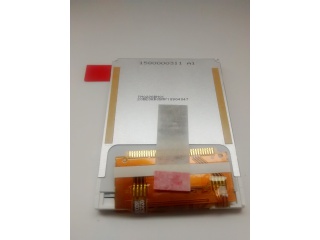

TM022GBH01 (别名: TS022GAACB06-00)是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的2.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏，已邦定NT39115驱动IC。根据天马 (TIANMA)于2008年11月27日发布的版本号为Ver2.1的产品规格书，TM022GBH01显示分辨率为176(RGB)×220 (QCIF+)，宽高比为4:5 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为34.848×43.56 (宽×高) mm，外观尺寸为41.7×56.16 (宽×高)×3.8(厚) mm，表面处理为Clear，Hard coating (3H)，产品净重25.0g (Typ.)。背光方面此产品采用了1S3P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM022GBH01采用了8/16-bit 8080 并口信号接口，总共36 pins，采用FPC连接，驱屏电压为2.8V (Typ.)(VDD)。如果开发新产品想采用TM022GBH01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM022GBH01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前TM022GBH01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2024年04月10日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它肖像模式，带触摸屏，白光LED背光， 3 in 1 FPC等特征，此型号推荐使用于手机。
