天马液晶模组TL160MDMP03-00概况-全球液晶屏交易中心-屏库

人气指数：1294 2025-06-03 09:13

天马液晶模组TL160MDMP03-00主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
量产中

客户发样
2023,Q2
开始量产
2023,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
天马 (TIANMA)
型号
TL160MDMP03-00

对角尺寸
16.0英寸
类型
a-Si TFT-LCD, 液晶模组

显示区域
344.678(W)×215.424(H) mm
外观尺寸
349.48(W)×231.87(H)×3.15(D) mm

像素排列
RGB垂直条状
解析度
3072(RGB)×1920, 16:10

面板重量
320g (Max.)
表面处理
雾面

显示亮度
500 cd/m² (Typ.), HDR400
对比度
1400:1 (Typ.) (透射)

推荐视向
全视角
响应时间
25 (Max.)(Tr+Td) ms

可视角度
89/89/89/89 (Typ.)(CR≥10)
显示模式
SFT，常黑显示，透射式

支持颜色
1.07B, 100% DCI-P3, 低蓝光
触摸技术
无触摸

外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型
WLED, 含LED驱动

刷新率
165Hz
应用产品

接口类型

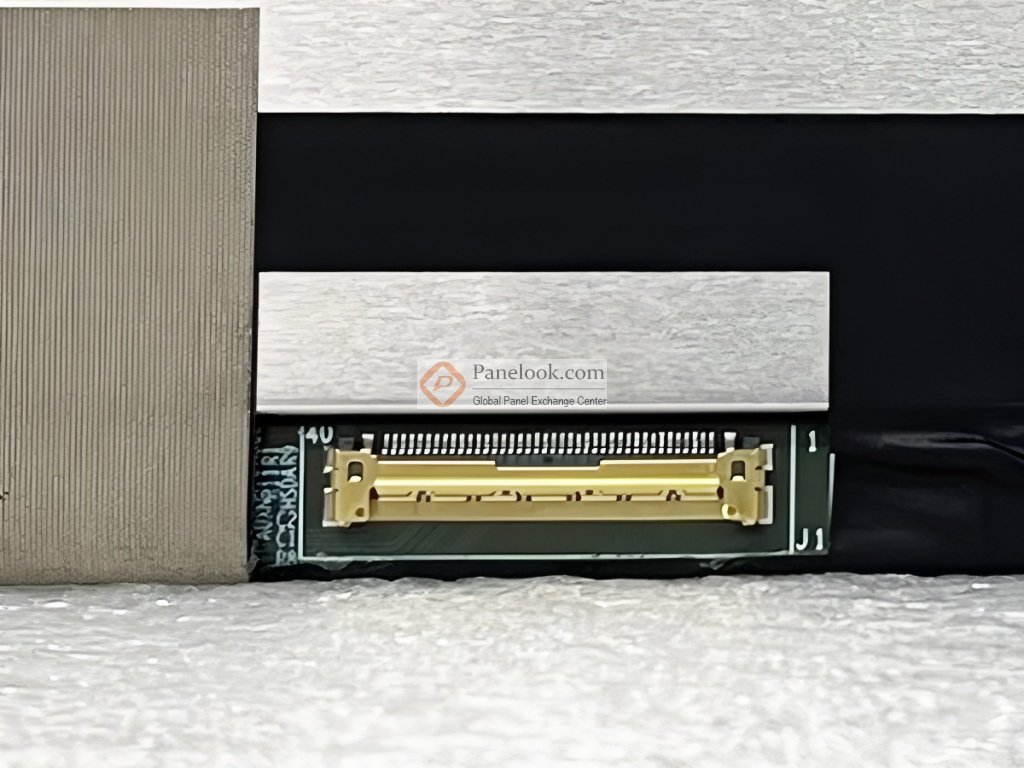

40 pins eDP (4 Lanes) , eDP1.4 , 端子

电压供应
3.3V (Typ.)

应用环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

天马液晶模组TL160MDMP03-00规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TL160MDMP03-00规格书	Final Ver1.0	English	1.9 M	36	2023-11-13	最新	付费下载

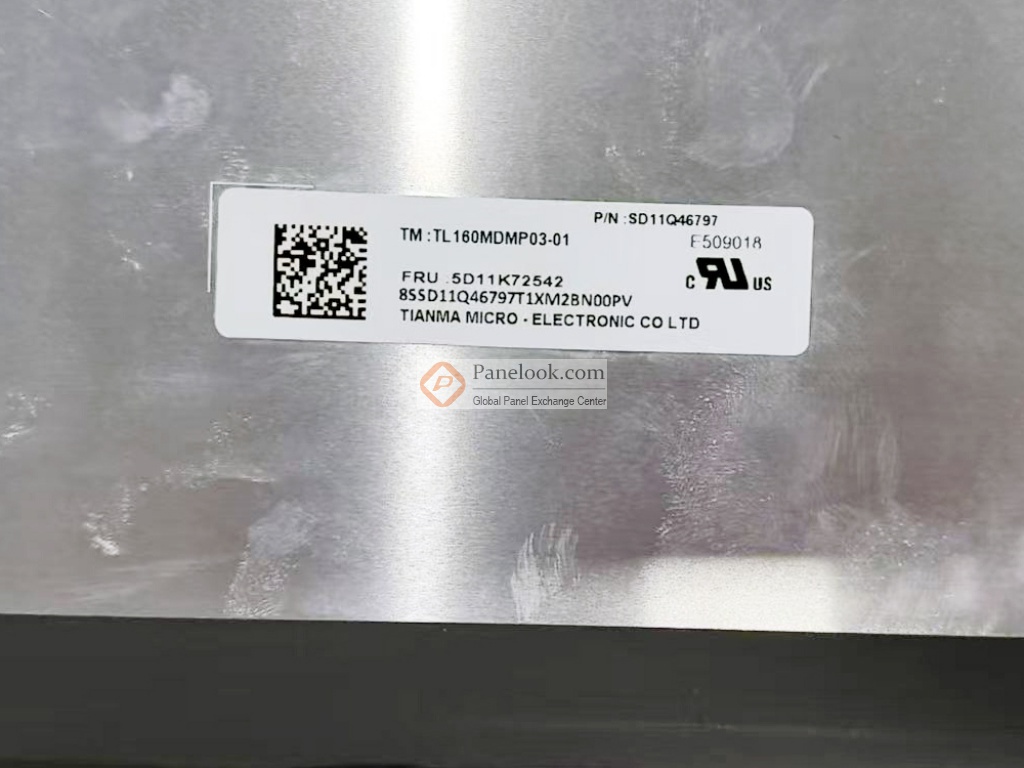

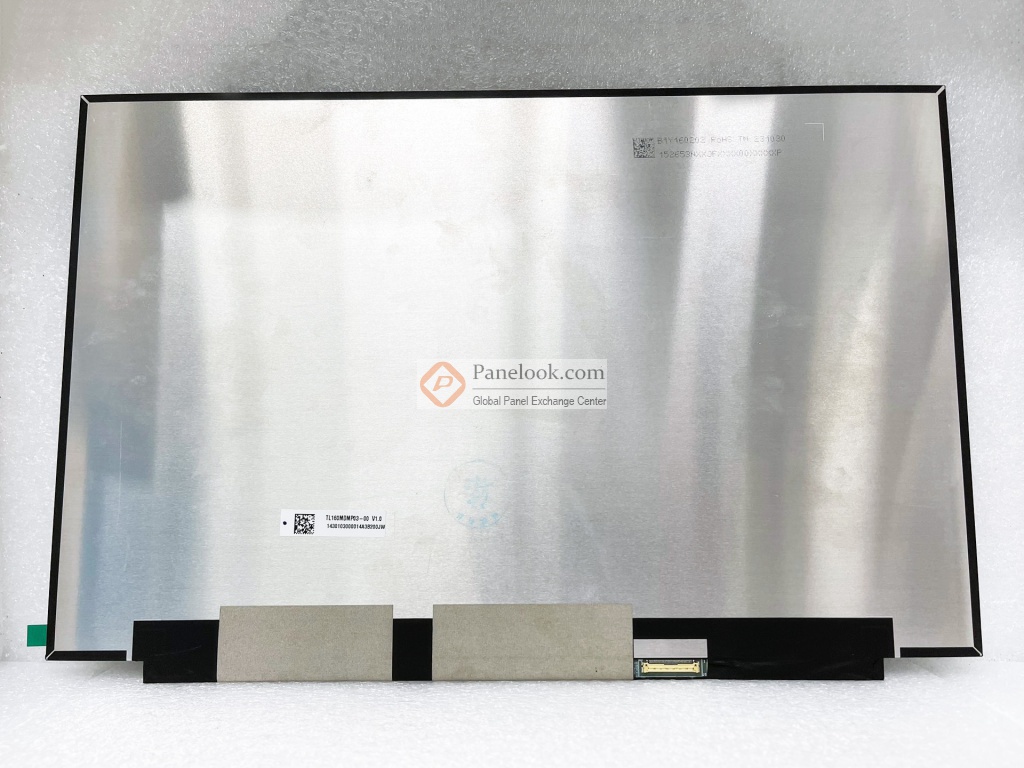

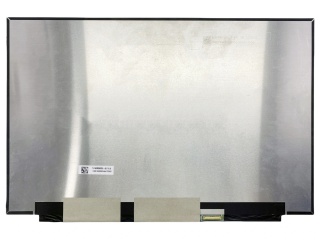

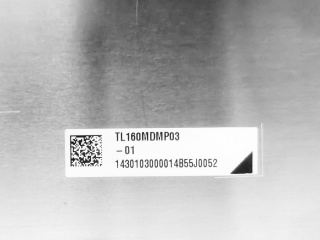

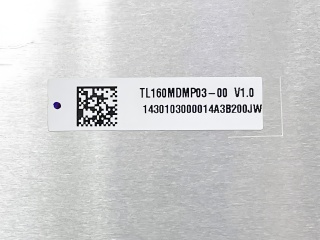

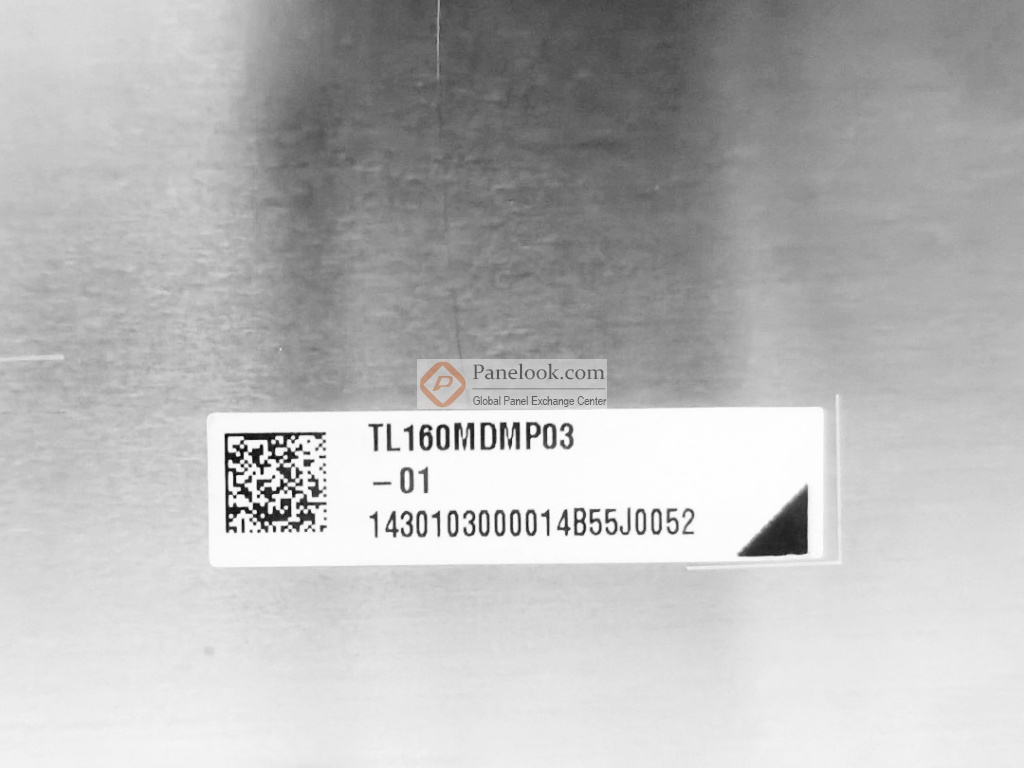

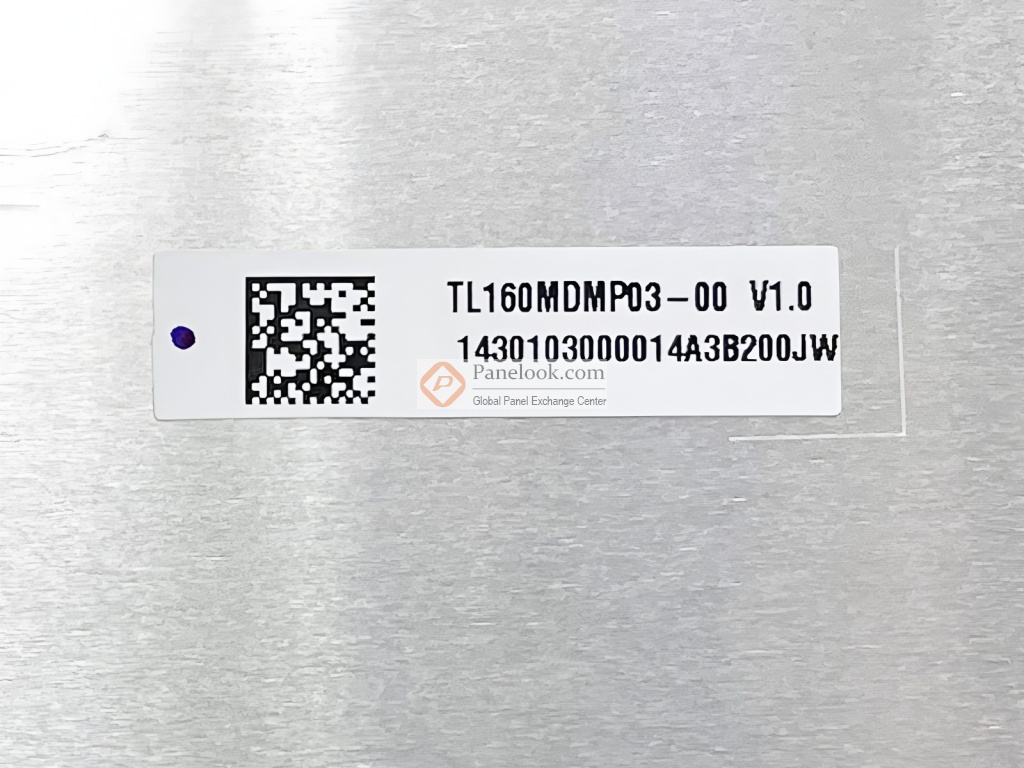

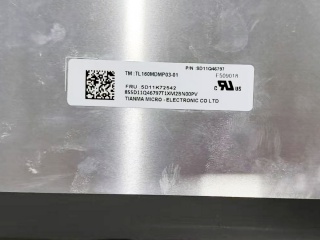

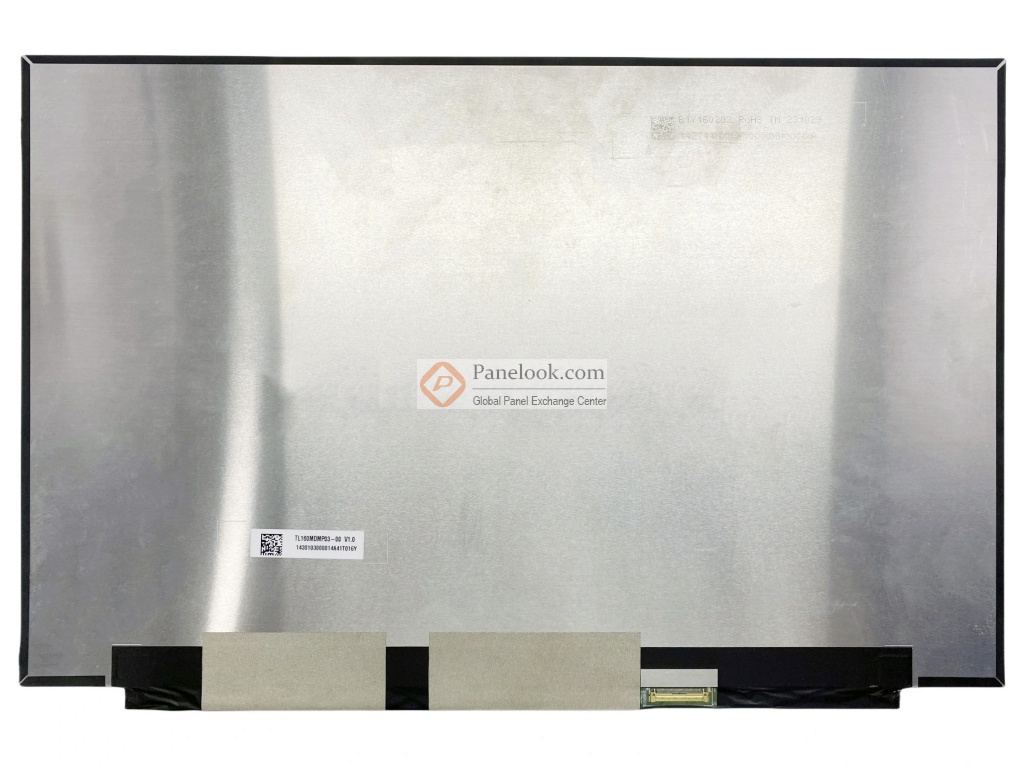

天马液晶模组TL160MDMP03-00图片

天马液晶模组TL160MDMP03-00概况

TL160MDMP03-00 (产品代码: TMA2022)是天马 (TIANMA)推出的一款16.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: DCI-P3，sRGB，HDR400，165Hz，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面， eDP1.4, HDR400, LBL, for RedmiBook Pro16 2024。基于它的特征屏库推荐此型号应用于笔记本，游戏等产品。本产品已邦定NT66968E*3 + NT71875S驱动IC。根据屏库掌握的情报此产品于2023年Q3量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2025年06月03日对此型号首次建立参数。根据天马 (TIANMA)于2023年5月30日发布的版本号为Final Ver1.0的产品规格书，TL160MDMP03-00显示分辨率为3072(RGB)×1920，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为226 PPI。它的显示区域尺寸为344.678(宽)×215.424(高) mm，外观尺寸为349.48(宽)×231.87(高)×3.15(厚) mm，表面处理为雾面，产品净重320g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。TL160MDMP03-00采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为165Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TL160MDMP03-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
