| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TL140ADXP26-00规格书 | Final Ver1.0 | English | 1.9 M | 29 | 2024-6-21 | 最新 |

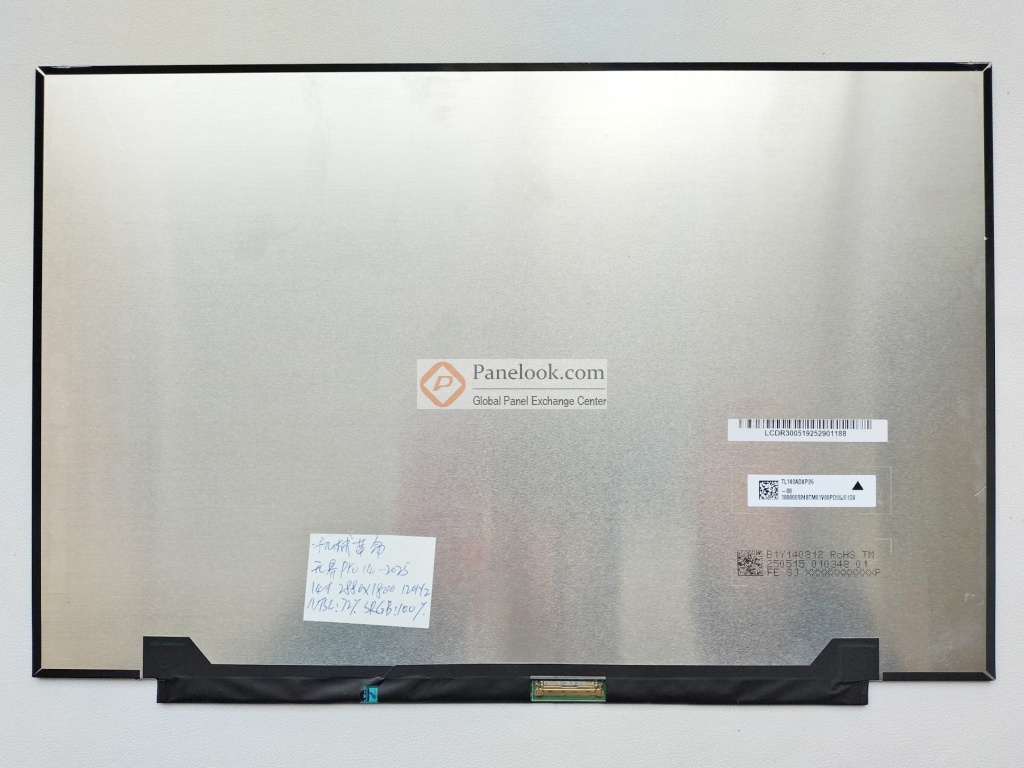

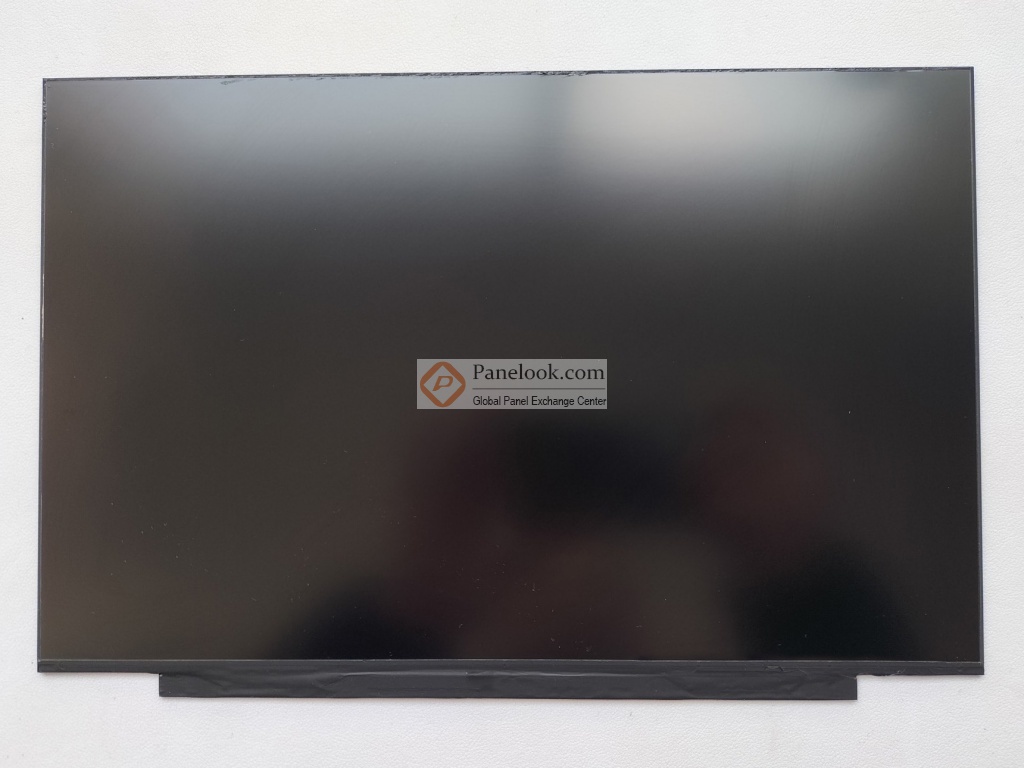

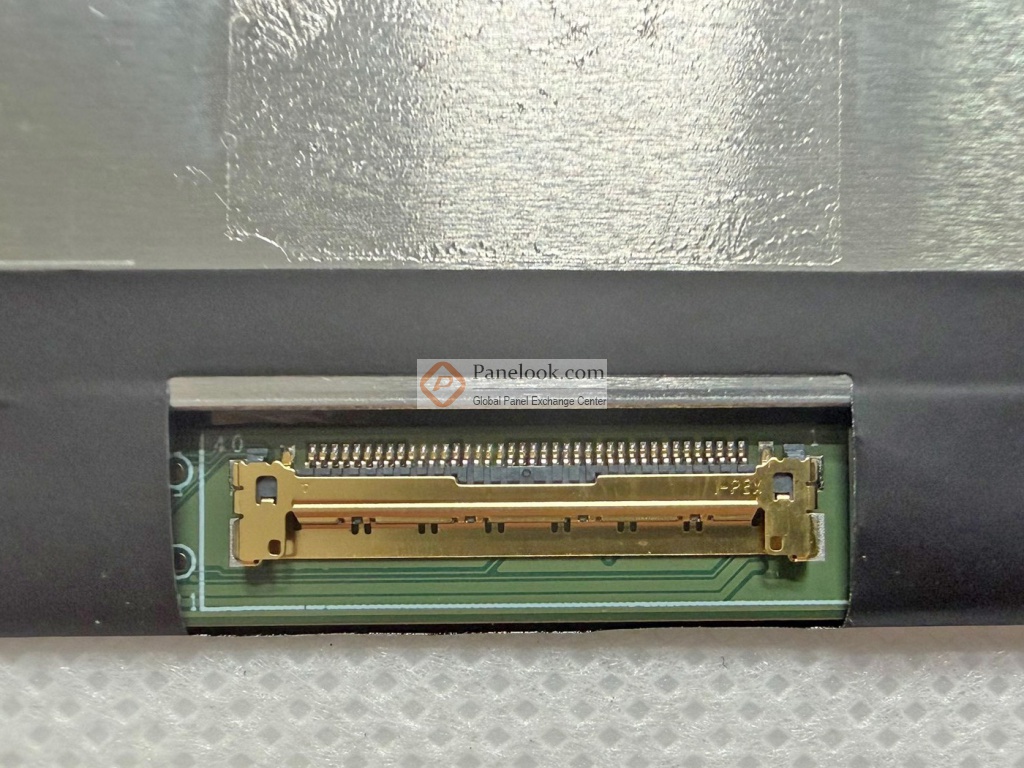

TL140ADXP26-00 (产品代码: TMA2066)是天马 (TIANMA)推出的一款14.0吋LTPS TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，120Hz，白光LED背光，含LED驱动器，端子倒装， eDP1.5b, LBL。基于它的特征屏库推荐此型号应用于笔记本，游戏等产品。本产品已邦定RM97T71驱动IC。根据屏库掌握的情报此产品于2024年Q3量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2024年11月28日对此型号首次建立参数，并于2026年02月10日对参数进行了最后更新。根据天马 (TIANMA)于2024年6月21日发布的版本号为Final Ver1.0的产品规格书，TL140ADXP26-00显示分辨率为2880(RGB)×1800 (WQXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为242 PPI。它的显示区域尺寸为301.536(宽)×188.46(高) mm，外观尺寸为306.536(宽)×204.54(高)×2.4(厚) mm，产品净重220±11g外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了12S6P WLED发光的侧入式光源，含LED驱动。TL140ADXP26-00采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TL140ADXP26-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
