| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TL101ADXP01规格书 | Ver1.0 | English | 1.7 M | 22 | 2014-8-6 | 最新 |

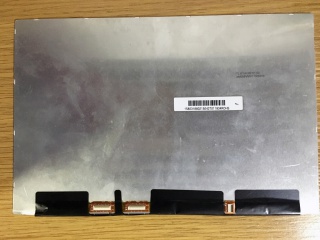

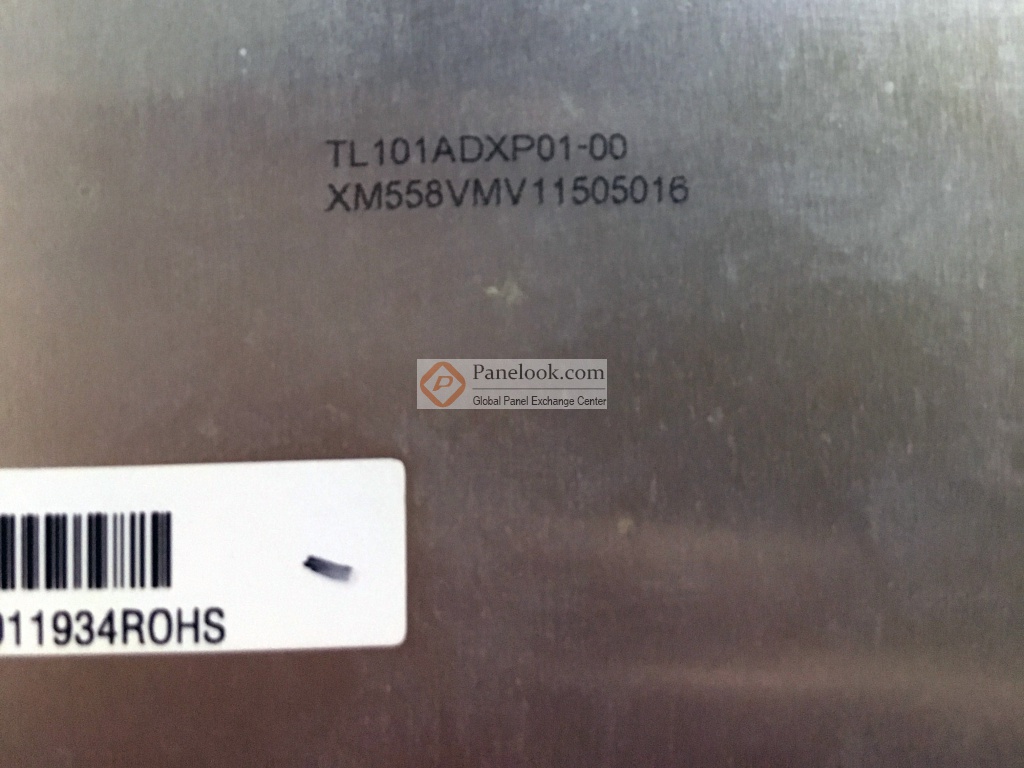

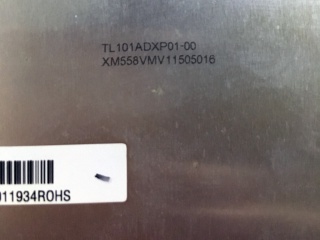

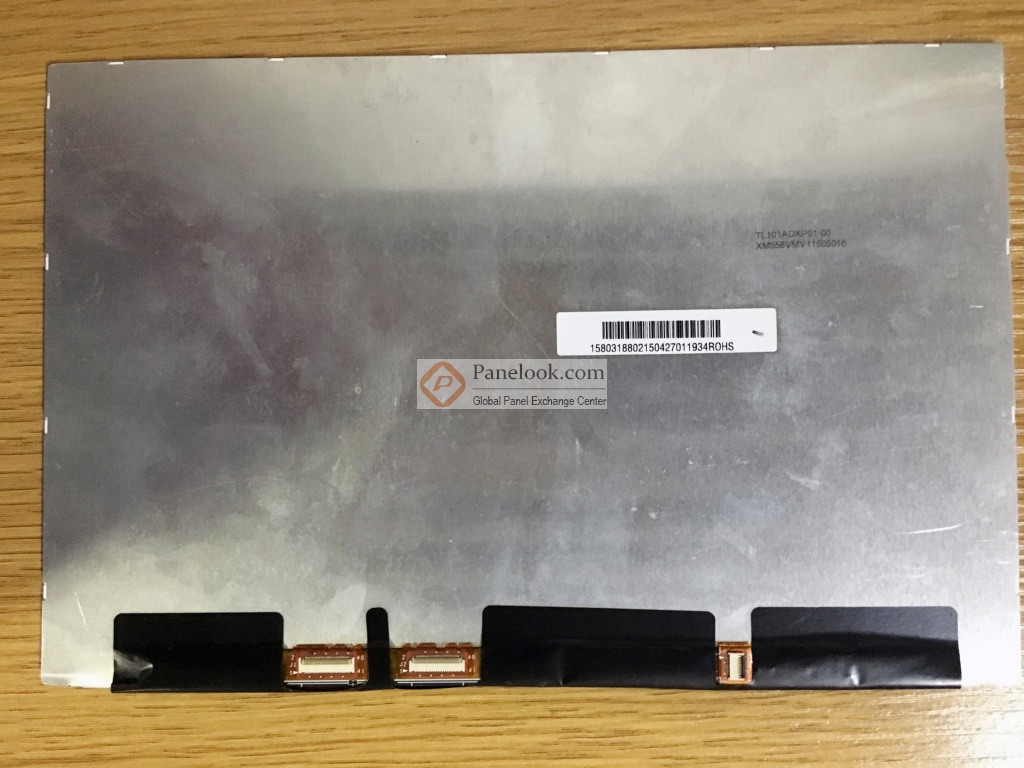

TL101ADXP01是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用LTPS TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定R69434驱动IC。根据天马 (TIANMA)于2014年8月6日发布的版本号为Ver1.0的产品规格书，TL101ADXP01显示分辨率为2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为300 PPI。它的显示区域尺寸为216.576×135.36 (宽×高) mm，外观尺寸为221.576×145.26 (宽×高)×4.24(厚) mm，产品净重TBD。背光方面此产品采用了7S6P WLED发光的侧入式光源，不含背光驱动。TL101ADXP01采用了MIPI (2 ch, 4 data lanes)信号接口，总共82 pins，采用端子连接，驱屏电压为1.8/5.6/-5.6V (Typ.)(IOVCC/VSP/VSN)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TL101ADXP01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TL101ADXP01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为已停产。目前TL101ADXP01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年07月26日对此型号首次建立参数，并于2025年06月26日对参数进行了最后更新。它的工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 85°C。基于它广色域，DCI-P3，sRGB，宽温，白光LED背光等特征，此型号推荐使用于平板电脑。
