RGB垂直条状
- 显示区域
- 60(H)×45(V) mm
- 外观尺寸
- 70.7(H)×52(V)×2.75(D) mm
- 面板重量
- -
- 表面处理
- Hard coating
- 面板亮度
- 410 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 80/80/80/80 (Typ.)(CR≥100)
- 工作模式
- IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 20/20 (Typ.)(Tr/Td)
- 显示颜色
- 16.7M, 84% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 6S1P WLED, 无驱动
- 信号接口
- Parallel RGB (1 ch, 8-bit) + SPI , 60 pins , FPC
- 驱屏电压
- (1.8/3.0)/3.0V (Typ.)(VDDIO/VDD)
- 工作环境
- 工作温度 -10 ~ 60 °C, 存储温度 -30 ~ 80 °C
JDI液晶模组TFTMD030035规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TFTMD030035规格书 |
20140203 |
English |
679.4 K |
16 |
2014-2-3 |
最新 |
|
JDI液晶模组TFTMD030035综述

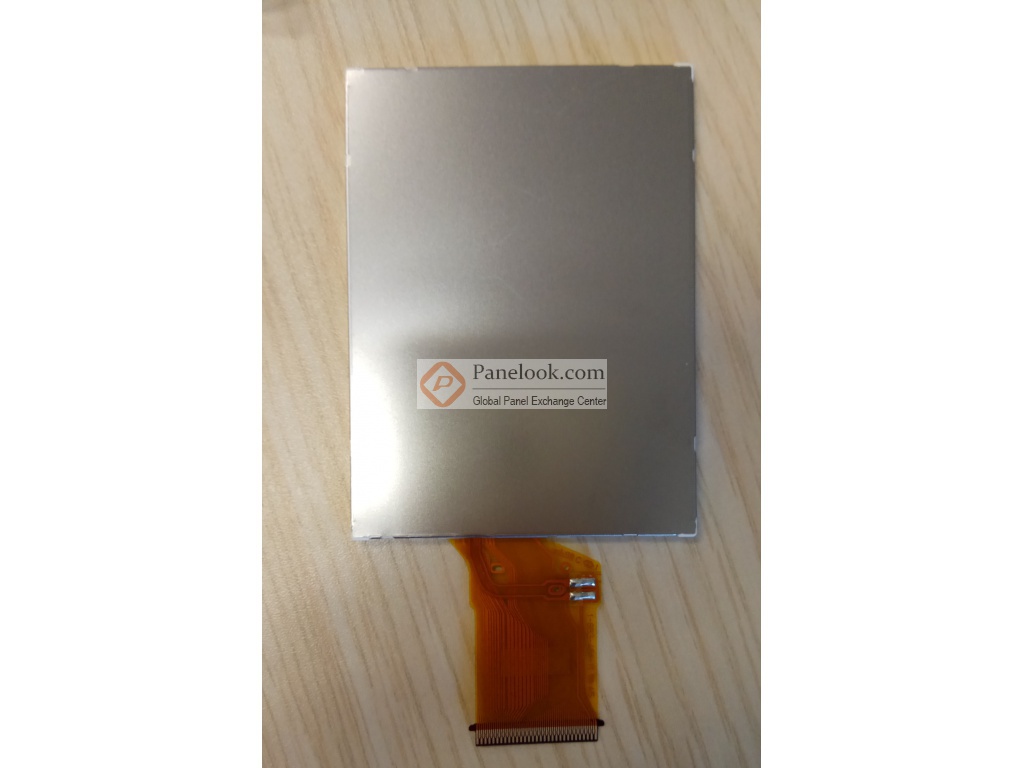

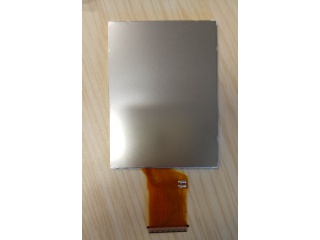

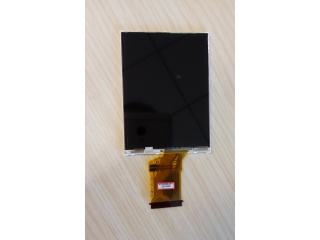

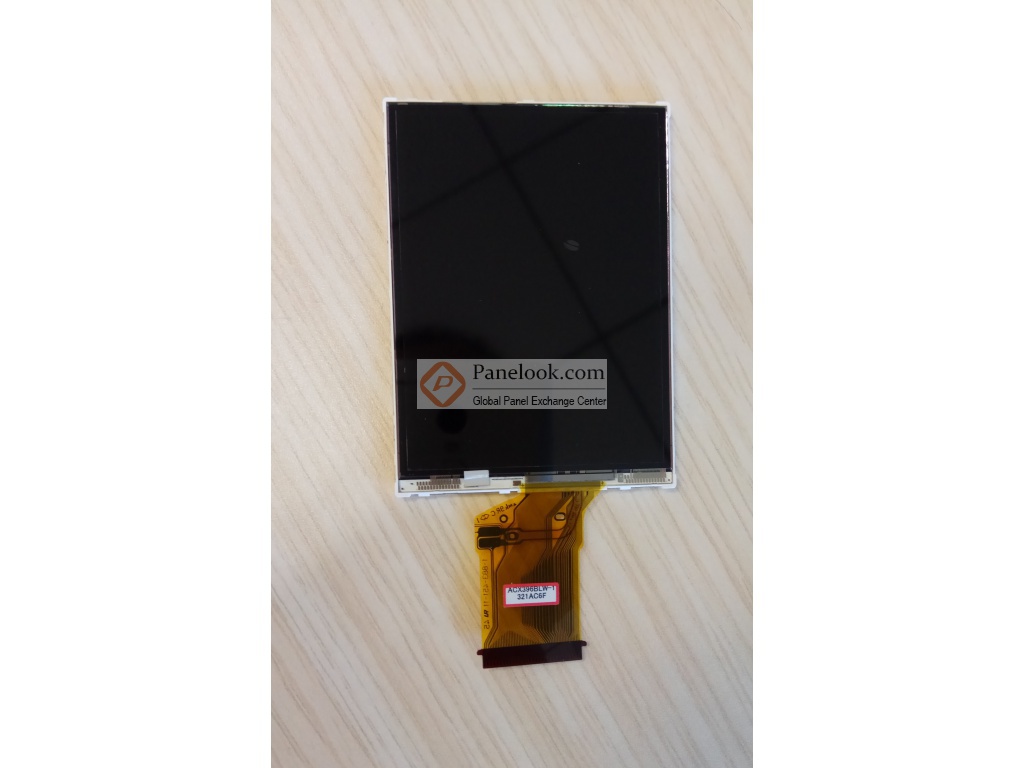

JDI (JDI) 推出的TFTMD030035是一款采用LTPS TFT-LCD技术的3.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，上/下,左/右翻转显示。它的工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 80°C。此型号适合应用于手持终端，数码相机，数码摄像机。根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前TFTMD030035在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年07月07日对此型号首次建立参数，并于2021年06月28日对参数进行了最后更新。根据JDI (JDI)于2014年2月3日发布的版本号为20140203的产品规格书，TFTMD030035显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为270 PPI。它的显示区域尺寸为60×45 (宽×高) mm，可视尺寸为63.4×47.1 (宽×高) mm，外观尺寸为70.7(宽)×52(高)×2.75(厚) mm，表面处理为Hard coating。背光方面此产品采用了6S1P WLED发光的侧入式光源，不含背光驱动。TFTMD030035采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共60 pins，采用FPC连接，驱屏电压为(1.8/3.0)/3.0V (Typ.)(VDDIO/VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TFTMD030035液晶模组，屏库®建议您向JDI (JDI)或其代理商了解关于TFTMD030035的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
