统宝光电液晶模组TD043MTEA2概况-全球液晶屏交易中心-屏库

人气指数：18263 2024-04-13 07:57

统宝光电液晶模组TD043MTEA2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2007,Q2
开始量产
2007,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

统宝光电 (TPO)

4.3英寸

800(RGB)×480, WVGA, 15:9

93.6(W)×56.16(H) mm

TBD

270 cd/m² (Typ.)

全视角

85/85/85/85 (Typ.)(CR≥10)

16.7M

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

TD043MTEA2
LTPS TFT-LCD, 液晶模组
RGB垂直条状
100.6(W)×68.45(H)×4.3(D) mm
-
400:1 (Typ.) (透射)
30/10 (Typ.)(Tr/Td) ms
MVA，常黑显示，透射式

8S1P WLED, 无驱动
4线电阻触摸屏

接口类型
供应电压
应用环境

Parallel RGB (1 ch, 8-bit) , 60 pins , FPC

3.3/5.0/-5V (Typ.)(VCC/VDDP/VDDN)

工作温度: -20 ~ 70 °C ; 存储温度: -40 ~ 85 °C

统宝光电液晶模组TD043MTEA2规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
TD043MTEA2规格书	Ver0.2	English	1.4 M	19	2014-5-12		付费下载
TD043MTEA2规格书	Ver1.1	English	1.1 M	23	2007-8-2	最新	付费下载
TD043MTEA2规格书	Ver1.1	English	1.1 M	25	2007-8-1		付费下载
TD043MTEA2规格书	Ver0.5	English	875.5 K	21	2007-5-28		付费下载

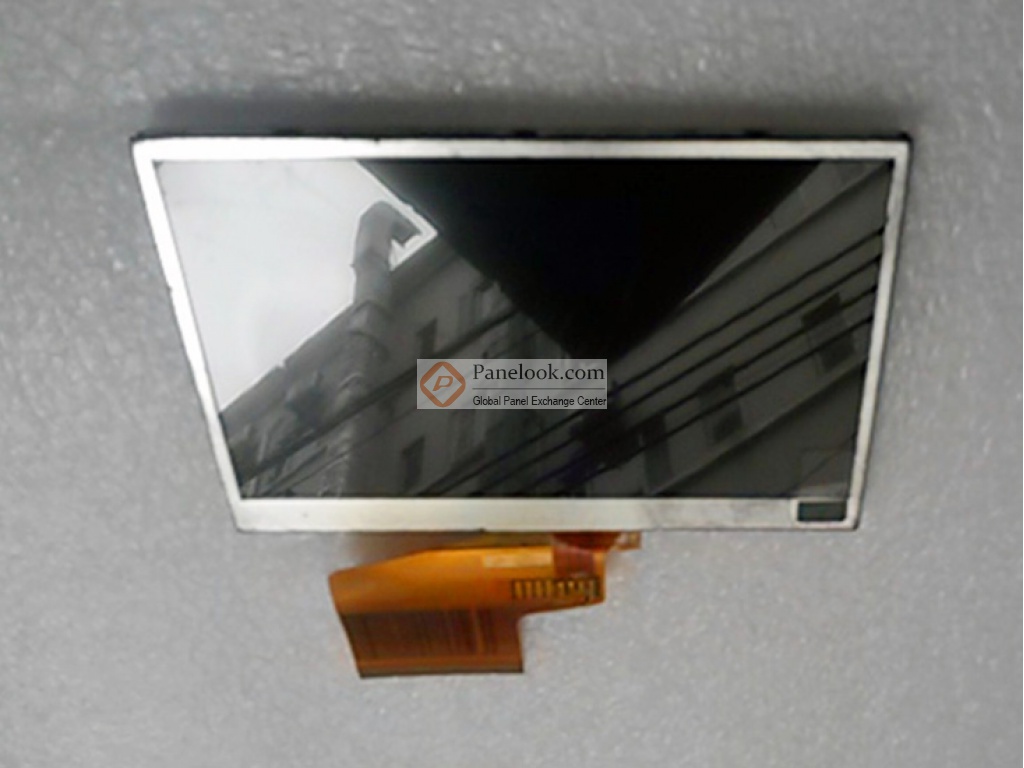

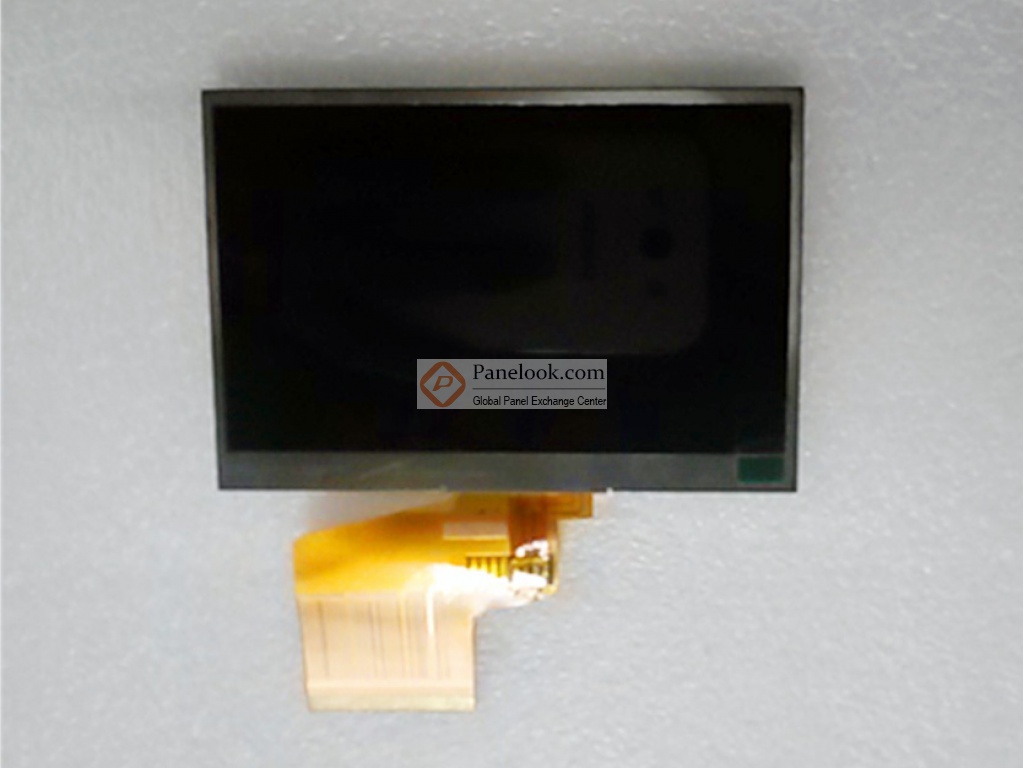

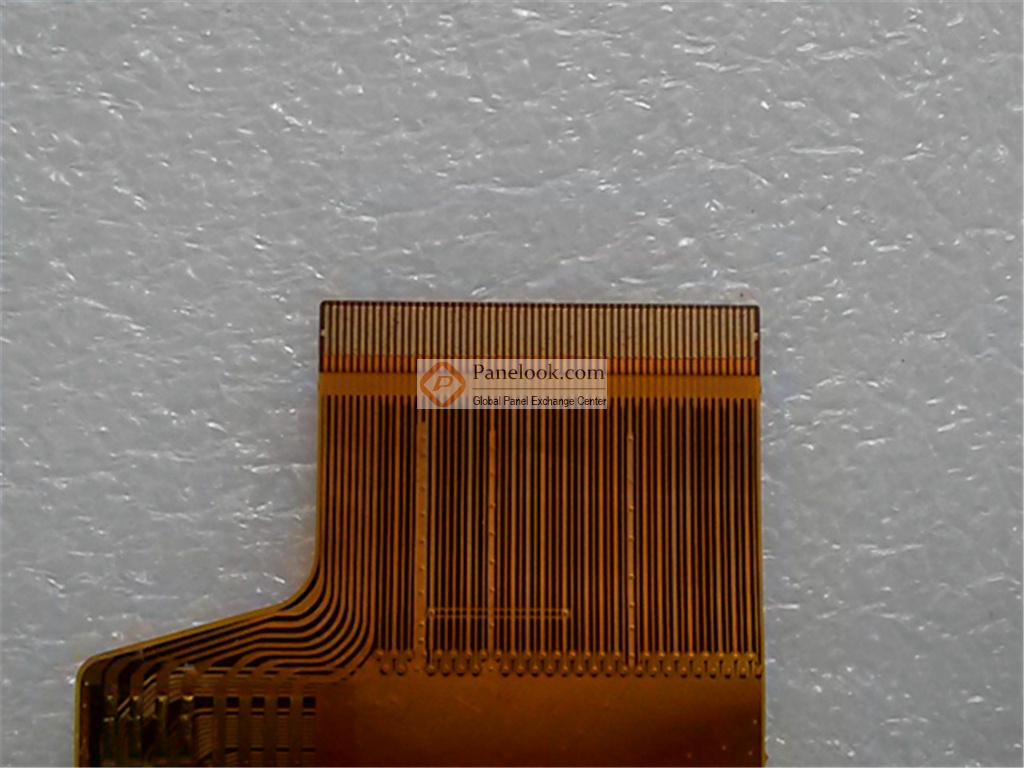

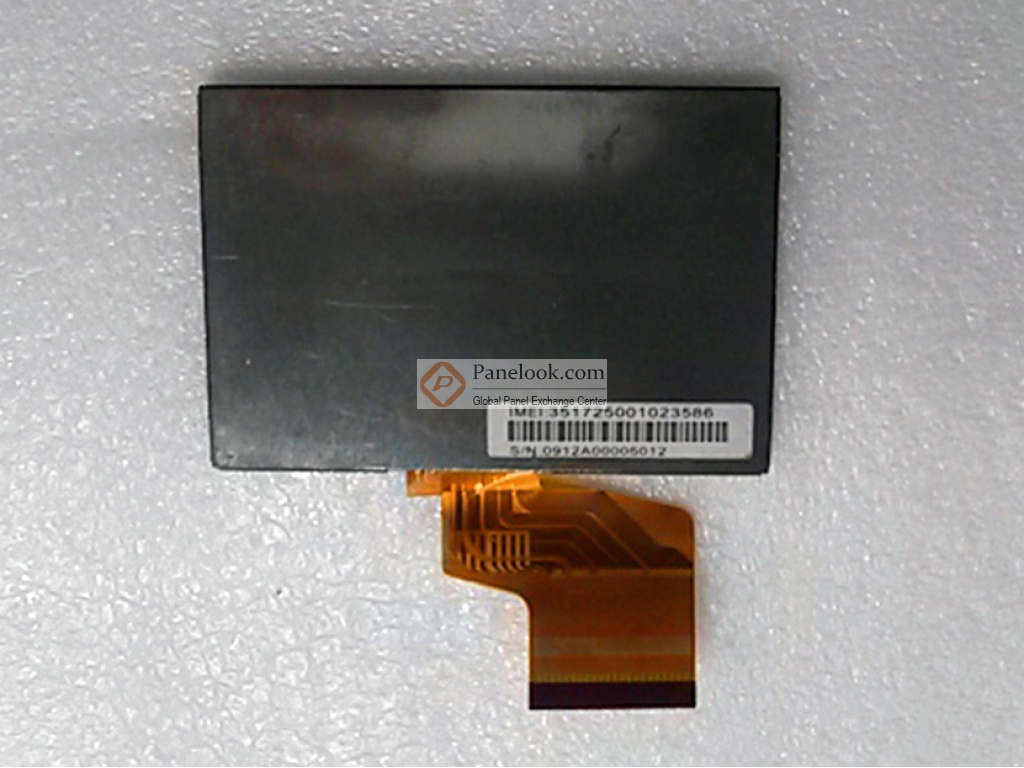

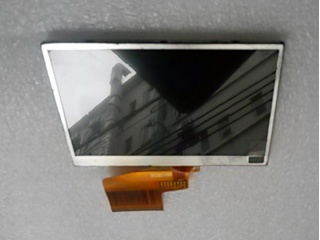

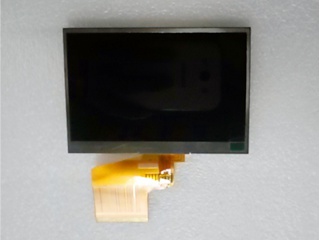

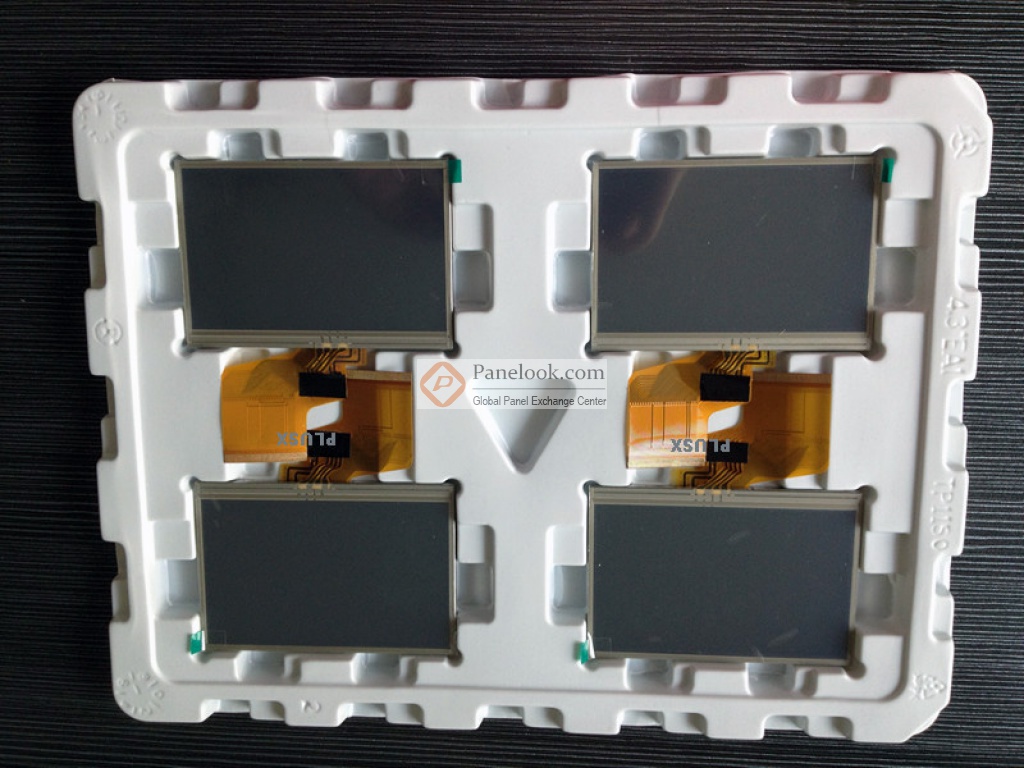

统宝光电液晶模组TD043MTEA2图片

统宝光电液晶模组TD043MTEA2综述

TD043MTEA2是统宝光电股份有限公司 (统宝光电，TPO) 推出的一款采用LTPS TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据统宝光电 (TPO)于2007年8月2日发布的版本号为Ver1.1的产品规格书，TD043MTEA2显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为217 PPI。它的显示区域尺寸为93.6×56.16 (宽×高) mm，可视尺寸为96.4×58.96 (宽×高) mm，外观尺寸为100.6×68.45 (宽×高)×4.3(厚) mm，产品净重TBD。背光方面此产品采用了8S1P WLED发光的侧入式光源，不含背光驱动。TD043MTEA2采用了Parallel RGB (1 ch, 8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/5.0/-5V (Typ.)(VCC/VDDP/VDDN)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TD043MTEA2液晶模组，屏库®建议您向统宝光电 (TPO)或其代理商了解关于TD043MTEA2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q2量产，当前生产状态为已停产。目前TD043MTEA2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月30日对此型号首次建立参数，并于2024年04月13日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -40 ~ 85°C。基于它带触摸屏，白光LED背光，上/下,左/右翻转显示， 3 in 1 FPC等特征，此型号推荐使用于便携导航仪，MP3 PMP。
