京瓷液晶模组TCG121XGLPAPNN-AN24-S主要参数

现货数量
暂无
长期卖家
2个
求购数量
暂无
生产状态
已停产

客户发样
2020,Q2
开始量产
2020,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌: 京瓷 (Kyocera)
型号名称: TCG121XGLPAPNN-AN24-S

屏幕尺寸: 12.1英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素布局: RGB垂直条状
分辨率: 1024(RGB)×768, XGA, 4:3

外观尺寸: 260.5×203.4×10.8 mm (H×V×D)
显示区域: 245.76×184.32 mm (H×V)

屏幕重量: 670g
表面处理: 雾面

屏幕亮度: 400 cd/m² (Typ.)
对比度: 750 : 1 (Typ.) [透射]

最佳视向: 全视角
光学模式: AWV，常黑显示，透射式

可视角度: 85/85/85/85 (Typ.)(CR≥10)
响应速度: 18/12 (Typ.)(Tr/Td) ms

颜色数量

262K/16.2M, 50% NTSC

适用于

消耗功率: -
背光类型: WLED, 70K小时, 含LED驱动

刷新频率: 60Hz
触摸功能: 无触摸

信号系统: LVDS (1 ch, 6/8-bit) , 端子 , 20 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -30 ~ 80 °C 工作温度 -30 ~ 80 °C

共2个供应商>>

京瓷液晶模组TCG121XGLPAPNN-AN24-S VIP供应商

杭州立煌科技有限公司

第9年

TCG121XGLPAPNN-AN24-S 长期供应代理经销

杭州市

京瓷液晶模组TCG121XGLPAPNN-AN24-S规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TCG121XGLPAPNN-AN24-S规格书	20200428	English	2.2 M	28	2020-4-28	最新	付费下载

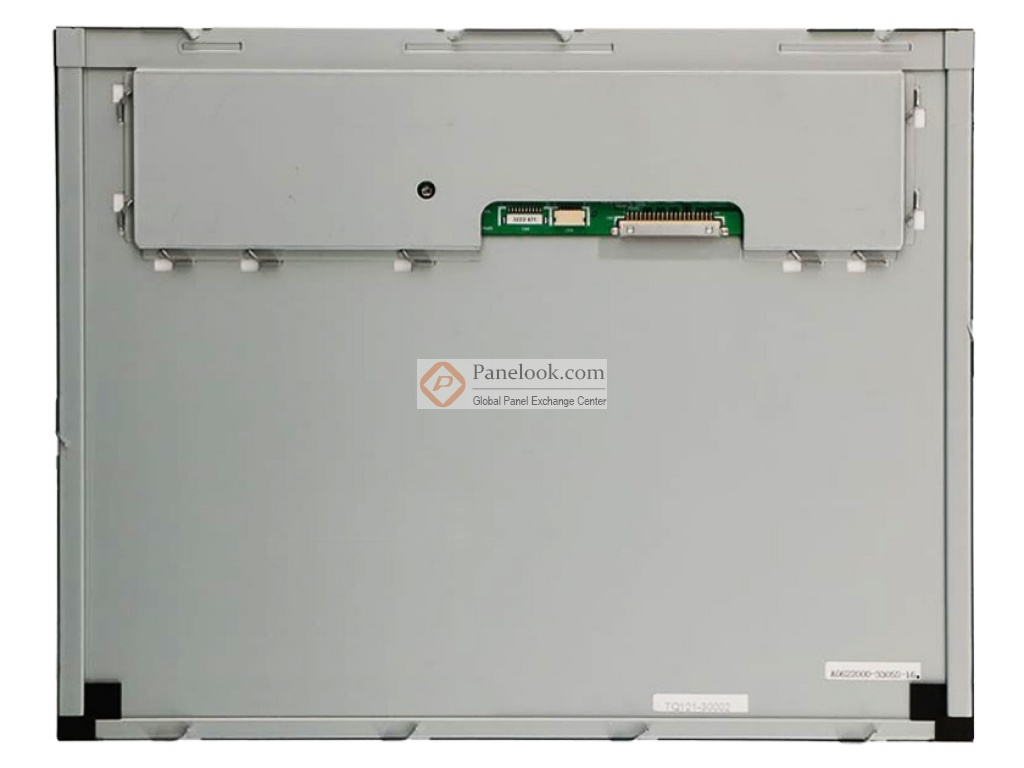

京瓷液晶模组TCG121XGLPAPNN-AN24-S图片

京瓷液晶模组TCG121XGLPAPNN-AN24-S概况

TCG121XGLPAPNN-AN24-S是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京瓷 (Kyocera)于2020年4月28日发布的版本号为20200428的产品规格书，TCG121XGLPAPNN-AN24-S显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为260.5×203.4 (宽×高)×10.8(厚) mm，表面处理为雾面，产品净重670g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TCG121XGLPAPNN-AN24-S采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TCG121XGLPAPNN-AN24-S液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于TCG121XGLPAPNN-AN24-S的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为已停产。目前TCG121XGLPAPNN-AN24-S在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2022年09月05日对此型号首次建立参数，并于2023年12月22日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。基于它宽温，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
