RGB垂直条状
解析度
1280(RGB)×800, WXGA, 16:10
- 面板重量
- 680g (Typ.)
- 表面处理
- 雾面
- 显示亮度
- 500 cd/m² (Typ.)
- 对比度
- 750:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 18/12 (Typ.)(Tr/Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- AWV，常黑显示，透射式
- 支持颜色
- 16.2M, 50% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- WLED, 50K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 8-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
共8条现货>>
京瓷液晶模组TCG121WXLPAPNN-AN20-S VIP卖家现货
共8个供应商>>
京瓷液晶模组TCG121WXLPAPNN-AN20-S VIP供应商
TCG121WXLPAPNN-AN20-S 长期供应 贸易
 中国香港
TCG121WXLPAPNN-AN20-S 长期供应 贸易
中国香港
TCG121WXLPAPNN-AN20-S 长期供应 贸易
中国香港
TCG121WXLPAPNN-AN20-S 长期供应 代理经销
深圳市
TCG121WXLPAPNN-AN20-S 长期供应 贸易
深圳市
TCG121WXLPAPNN-AN20-S 长期供应 代理经销
上海市
TCG121WXLPAPNN-AN20-S 长期供应 代理经销
上海市
TCG121WXLPAPNN-AN20-S 长期供应 贸易
深圳市
京瓷液晶模组TCG121WXLPAPNN-AN20-S规格书

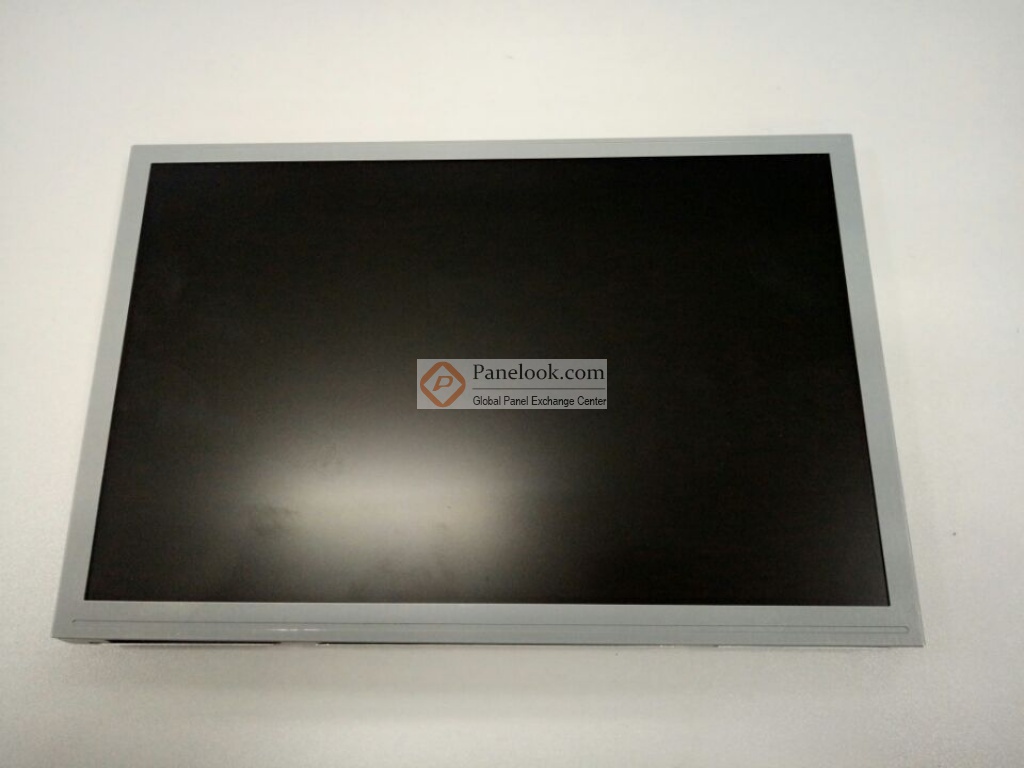

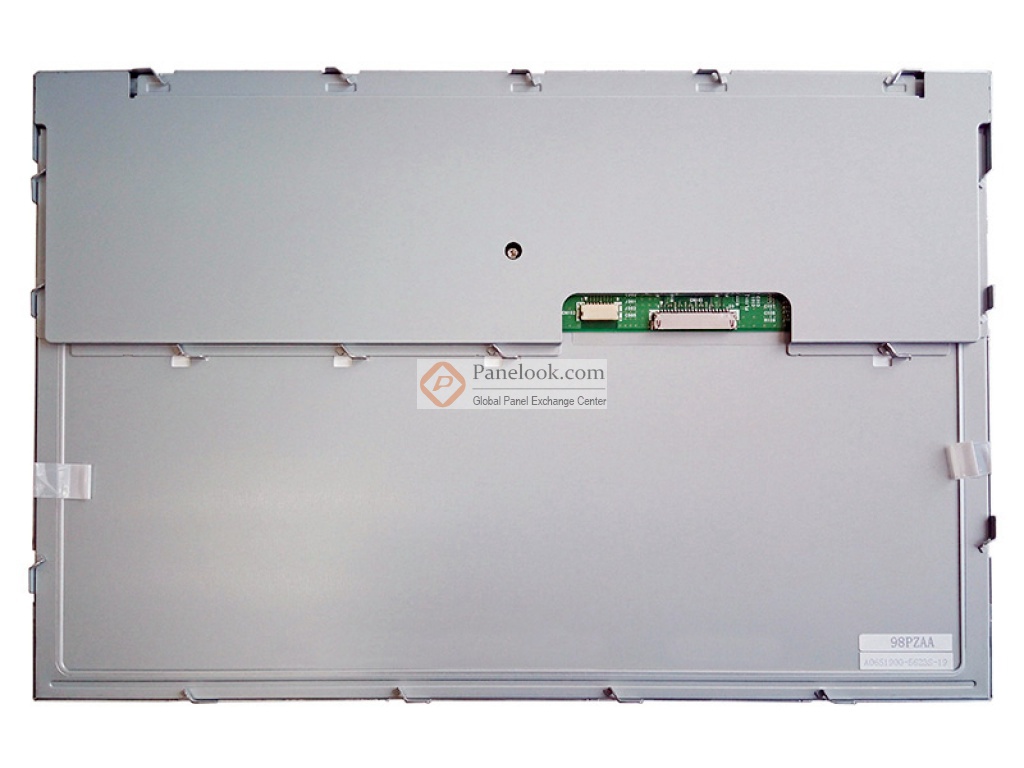

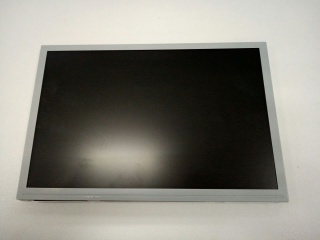

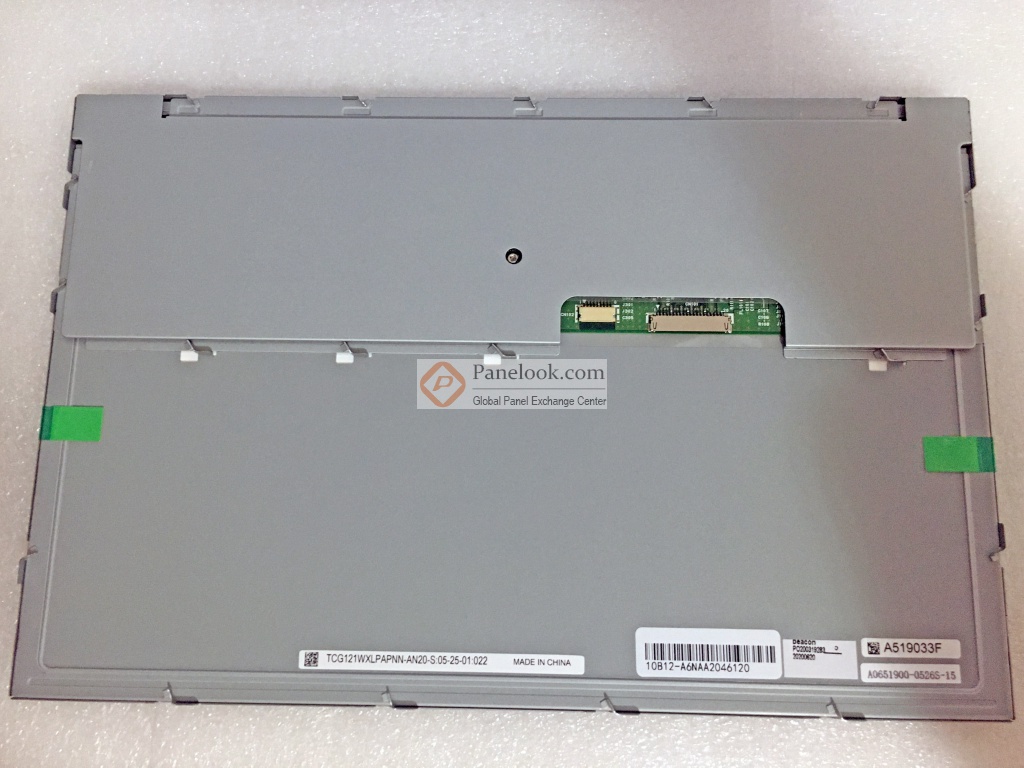

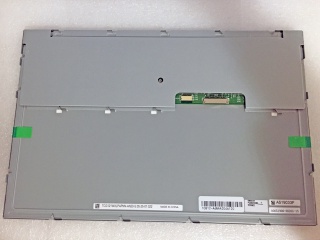

京瓷液晶模组TCG121WXLPAPNN-AN20-S图片
京瓷液晶模组TCG121WXLPAPNN-AN20-S综述
TCG121WXLPAPNN-AN20-S是京瓷 (Kyocera)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。当前生产状态为量产中。目前此型号在屏库上有8条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2015年10月27日对此型号首次建立参数，并于2025年04月30日对参数进行了最后更新。根据京瓷 (Kyocera)于2015年0月0日发布的版本号为NA的产品规格书，TCG121WXLPAPNN-AN20-S显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12(宽)×163.2(高) mm，外观尺寸为277.7(宽)×182.5(高)×10.3(厚) mm，可视尺寸为264.1(宽)×166.2(高) mm，表面处理为雾面，产品净重680g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TCG121WXLPAPNN-AN20-S采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TCG121WXLPAPNN-AN20-S的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
|
