| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 京瓷 (Kyocera) |
| 5.7英寸 |
| 640(RGB)×480, VGA, 4:3 |
| 115.2(H)×86.4(V) mm |
| 220g (Typ.) |
| 350 cd/m² (Typ.) |
80/80/80/70 (Typ.)(CR≥5)  |
| - |
| 262K, 50% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TCG057VG1AC-G00 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 144(H)×104.8(V)×13.5(D) mm | |
| 镜面 (Haze 0%) | |
| 400:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 10/25 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 1 pcs CCFL, 75K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 6-bit) , 33 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -10 ~ 70 °C, 存储温度: -30 ~ 80 °C |
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TCG057VG1AC-G00规格书 | 20060411 | English | 1.1 M | 22 | 2006-4-11 | 最新 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
TCG057VG1AC-G00产品停产通知单（EOL） | 2013-8-8 | 下载文件 |

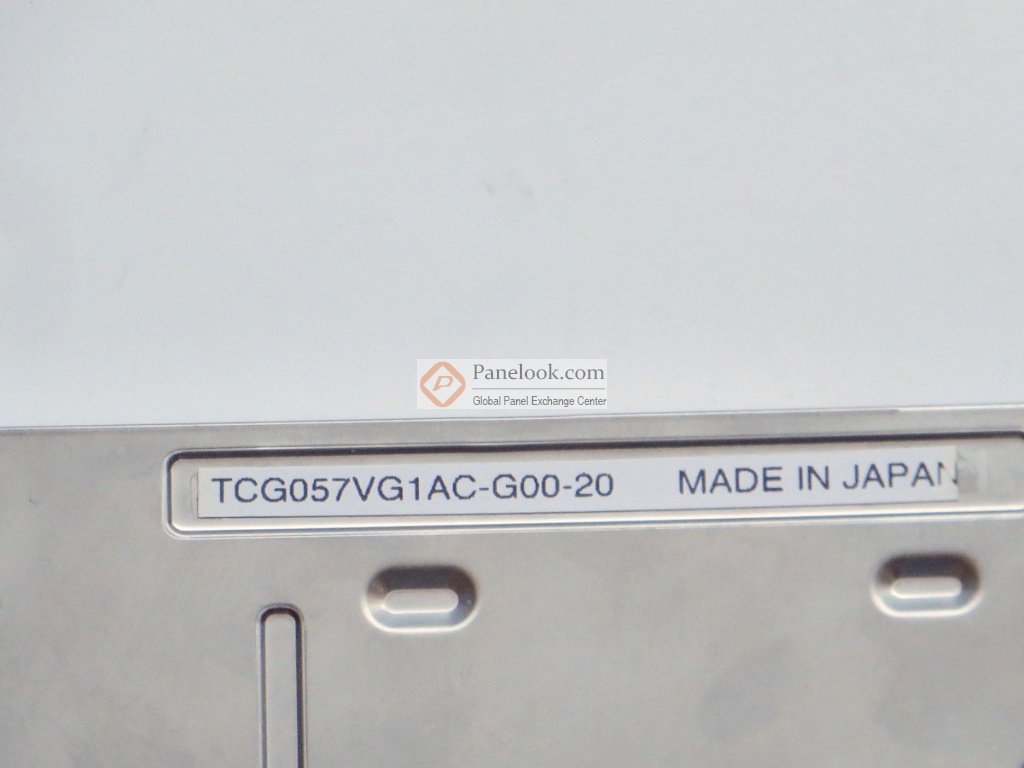

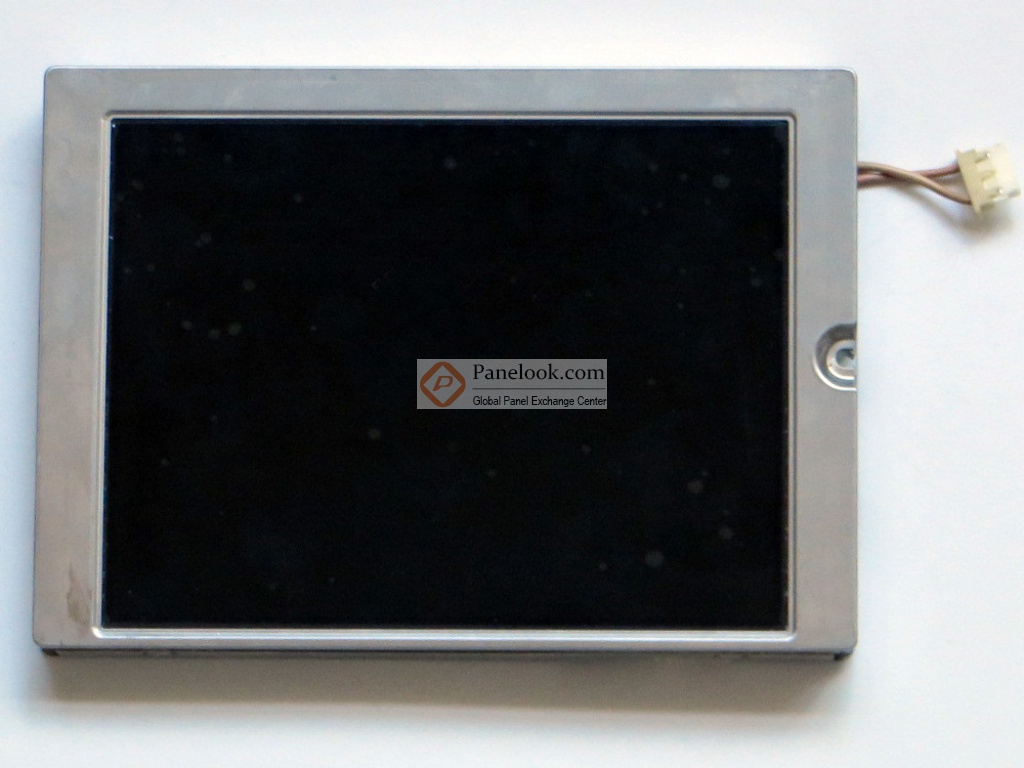

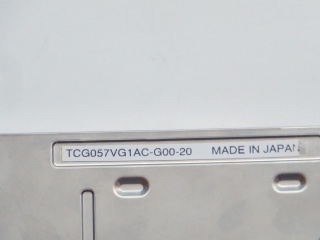

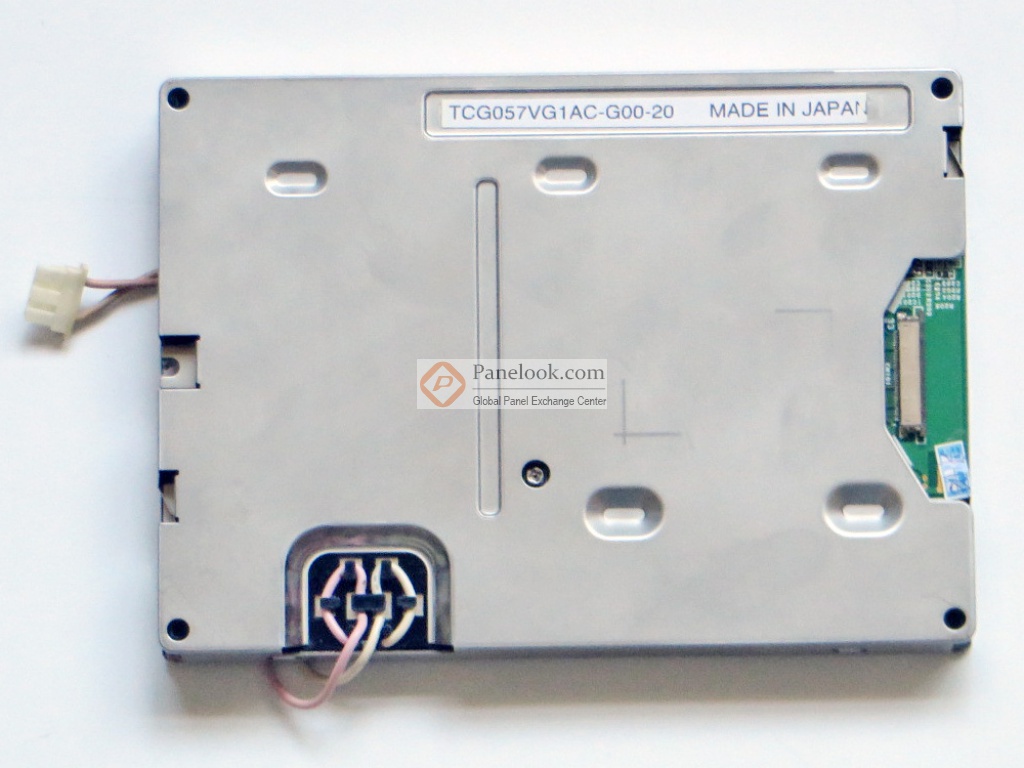

TCG057VG1AC-G00是京瓷 (Kyocera)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 寿命大于7万小时，上/下,左/右翻转显示，表面镜面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2006年Q2量产，于2015年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月12日对此型号首次建立参数，并于2025年07月11日对参数进行了最后更新。根据京瓷 (Kyocera)于2006年4月11日发布的版本号为20060411的产品规格书，TCG057VG1AC-G00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为144(宽)×104.8(高)×13.5(厚) mm，可视尺寸为117.2(宽)×88.4(高) mm，表面处理为镜面 (Haze 0%)，产品净重220g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为75K小时，不含背光驱动。TCG057VG1AC-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TCG057VG1AC-G00的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
