RGB垂直条状
- 显示区域
- 115.2(H)×86.4(V) mm
- 外观尺寸
- 144(H)×104.8(V)×13.5(D) mm
- 面板重量
- 220g (Max.)
- 表面处理
- 镜面 (Haze 0%)
- 面板亮度
- 400 cd/m² (Typ.)
- 对比度
- 450:1 (Typ.) (TM)
- 可视角度
- 70/70/70/50 (Typ.)(CR≥5)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- -
- 反应时间
- 10/25 (Typ.)(Tr/Td)
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 1 pcs CCFL, 75K小时, 无驱动
- 信号接口
- Parallel RGB (1 ch, 6-bit) , 33 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -10 ~ 70 °C, 存储温度 -30 ~ 80 °C

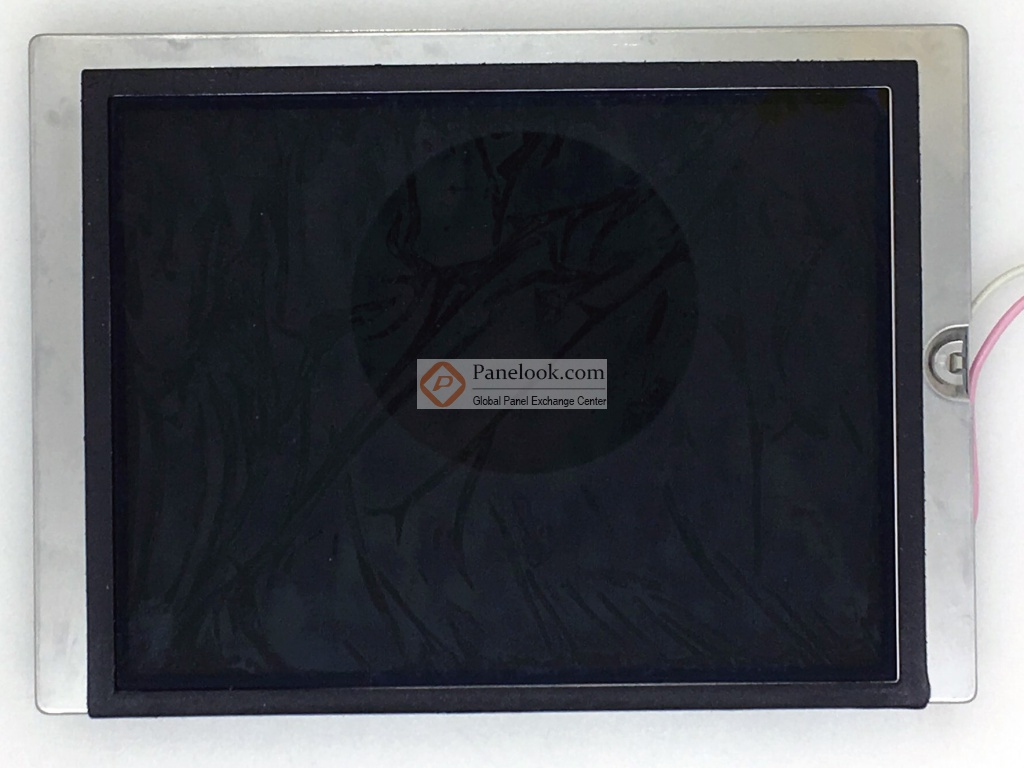

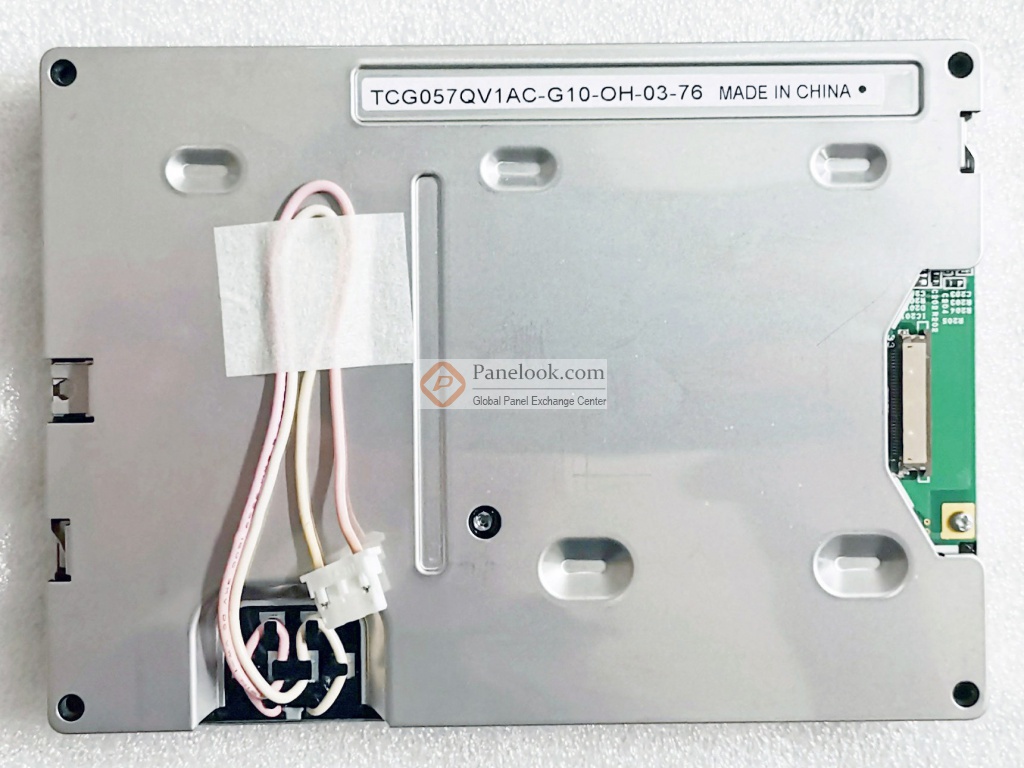

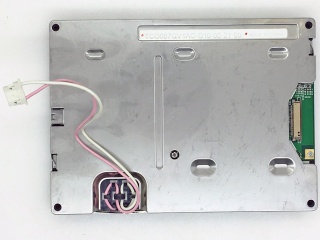

京瓷液晶模组TCG057QV1AC-G10综述
TCG057QV1AC-G10是京瓷 (Kyocera)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 寿命大于7万小时，上/下,左/右翻转显示，表面镜面， Recommended Inverter: CXA-L0612A-VJL(TDK)。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2004年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月09日对此型号首次建立参数，并于2022年04月22日对参数进行了最后更新。根据京瓷 (Kyocera)于2004年4月28日发布的版本号为20040428的产品规格书，TCG057QV1AC-G10显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为144(宽)×104.8(高)×13.5(厚) mm，可视尺寸为119.8(宽)×91.0(高) mm，表面处理为镜面 (Haze 0%)，产品净重220g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为75K小时，不含背光驱动。TCG057QV1AC-G10采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TCG057QV1AC-G10的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
|
