RGB垂直条状
- 显示区域
- 1209.6(H)×680.4(V) mm
- 外观尺寸
- 1286(H)×745(V)×61(D) mm
- 面板重量
- 20.5Kgs
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 450 cd/m² (Typ.)
- 对比度
- 4000:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- AMVA3，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 6.5 (Typ.)(G to G)
- 显示颜色
- 1.07B, 72% NTSC
- 面板应用
-
- 工作频率
- 120Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 18 pcs CCFL, 含逆变器
- 信号接口
- LVDS (4 ch, 10-bit) , 92 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组T550HVN02.1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
T550HVN02.1规格书 |
Ver0.0 |
English |
1.4 M |
32 |
2012-3-22 |
最新 |
|
友达液晶模组T550HVN02.1验货标准(IIS)
友达液晶模组T550HVN02.1综述

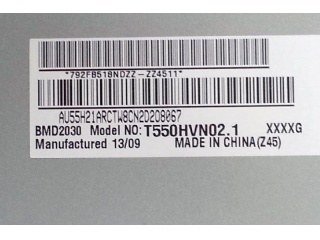

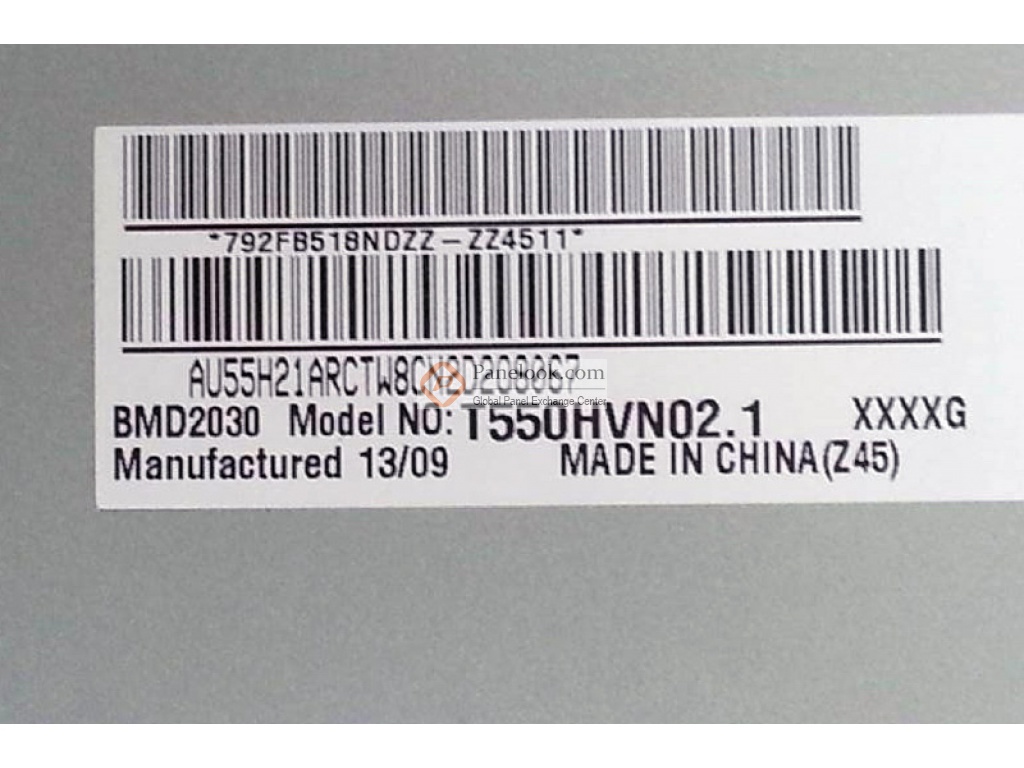

T550HVN02.1是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的55英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。根据友达 (AUO)于2012年3月22日发布的版本号为Ver0.0的产品规格书，T550HVN02.1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1209.6×680.4 (宽×高) mm，可视尺寸为1217.6×688.4 (宽×高) mm，外观尺寸为1286×745 (宽×高)×61(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重20.5Kgs。背光方面此产品采用了18 pcs CCFL发光的直下式光源，含逆变器。T550HVN02.1采用了LVDS (4 ch, 10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。如果开发新产品想采用T550HVN02.1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于T550HVN02.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前T550HVN02.1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2025年12月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它120Hz，含逆变器，180度翻转显示，10位灰阶，表面雾面等特征，此型号推荐使用于电视。
|
