像素布局 RGB垂直条状
- 显示区域930.25(H)×523.01(V) mm
- 外观尺寸983(H)×576(V)×53.1(D) mm
- 面板重量12.6Kgs (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度500 cd/m² (Typ.)
- 对比度 1500:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 工作模式AMVA，常黑显示，透射式
- 视角方向全视角
- 反应时间15/5 (Typ.)(Tr/Td), 6 (Typ.)(G to G) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
165W
- 光源类型20 pcs CCFL, 60K小时, 含逆变器
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组T420XW01 V5验货标准(IIS)

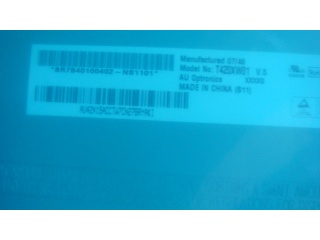

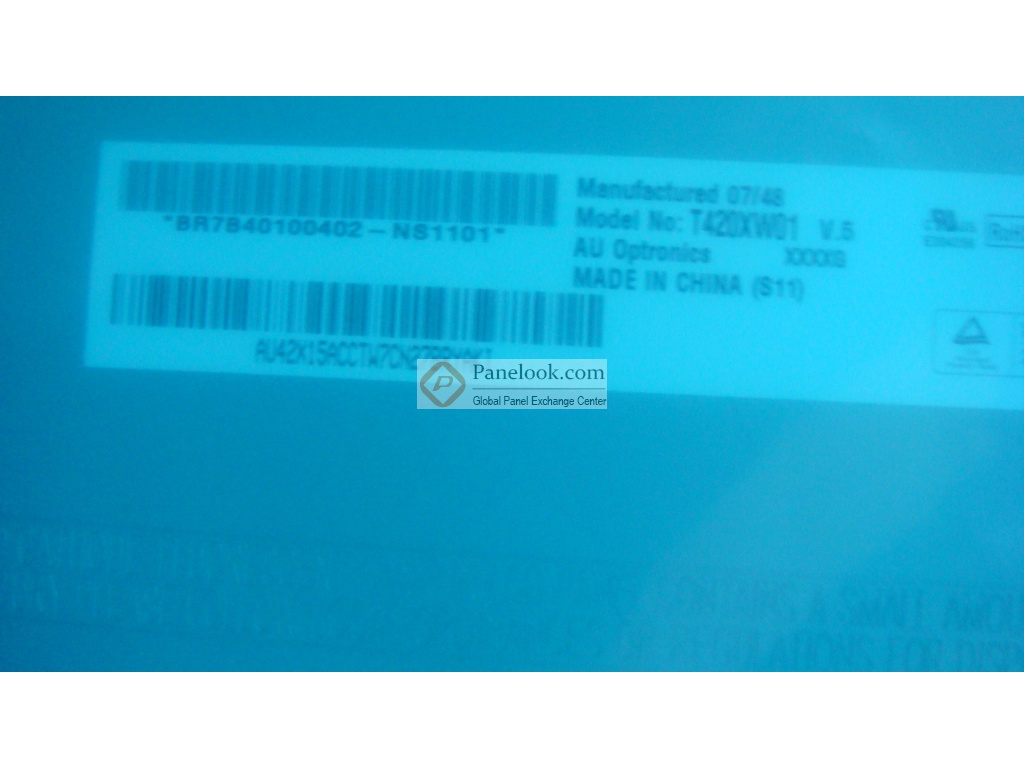

友达液晶模组T420XW01 V5概况
友达 (AUO) 推出的T420XW01 V5 (别名: T420XW01 V.5)是一款采用a-Si TFT-LCD技术的42英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。屏库总结它的典型特征为: sRGB，寿命大于5万小时，含逆变器，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于电视。根据屏库掌握的情报此产品于2006年Q3量产，于2007年Q4停产，当前生产状态为已停产。目前T420XW01 V5在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月03日对此型号首次建立参数，并于2025年02月25日对参数进行了最后更新。根据友达 (AUO)于2006年8月15日发布的版本号为Ver1.0的产品规格书，T420XW01 V5显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为930.25×523.01 (宽×高) mm，可视尺寸为939.0×531.3 (宽×高) mm，外观尺寸为983(宽)×576(高)×53.1(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重12.6Kgs (Max.)。背光方面此产品采用了20 pcs CCFL发光的直下式光源，光源的使用寿命为60K小时，含逆变器。T420XW01 V5采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用T420XW01 V5液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于T420XW01 V5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
