像素布局 RGB垂直条状
- 显示区域930.24(H)×523.26(V) mm
- 外观尺寸983(H)×576(V)×53.5(D) mm
- 面板重量11.1Kgs (Typ.)
- 表面处理雾面 (Haze 11%)，Hard coating (3H)
- 面板亮度500 cd/m² (Typ.)
- 对比度 5000:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 工作模式AMVA3，常黑显示，透射式
- 视角方向全视角
- 反应时间6.5 (Typ.)(G to G) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
187W (Typ.)
- 光源类型16 pcs CCFL, 50K小时, 含逆变器
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 51 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组T420HW04 V2验货标准(IIS)

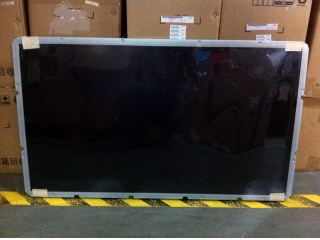

友达液晶模组T420HW04 V2概况

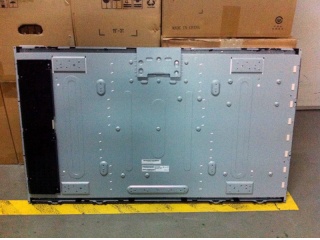

T420HW04 V2 (别名: T420HW04 V.2)是友达 (AUO)推出的一款42吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，寿命大于5万小时，含逆变器，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2008年Q4量产，于2010年Q3停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月03日对此型号首次建立参数，并于2025年02月25日对参数进行了最后更新。根据友达 (AUO)于2009年2月5日发布的版本号为Ver2.0的产品规格书，T420HW04 V2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为930.24(宽)×523.26(高) mm，外观尺寸为983(宽)×576(高)×53.5(厚) mm，可视尺寸为939.0(宽)×531.0(高) mm，表面处理为雾面 (Haze 11%)，Hard coating (3H)，产品净重11.1Kgs (Typ.)。背光方面此产品采用了16 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。T420HW04 V2采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于T420HW04 V2的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
