| 制造商 | KOE (KOE) | 型号 | SP10Q010-TZA |
|---|---|---|---|
| 对角尺寸 | 3.8英寸 | 类型 | FSTN-LCD, 液晶模组 |
| 显示区域 | 76.79(W)×57.59(H) mm | 外观尺寸 | 94.7(W)×73.3(H)×7(D) mm |
| 像素排列 | 矩形 | 解析度 | 320×240, QVGA, 4:3 |
| 面板重量 | - | 表面处理 | 雾面，Hard coating (2H) |
| 显示亮度 | 50 cd/m² (Typ.) | 对比度 | 4:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 150/350 (Typ.)(Tr/Td) ms |
| 可视角度 | 80 (Typ.)(CR≥2, Φ2-Φ1)  |
显示模式 | STN，黑白模-正显，透反射式 |
| 支持颜色 | 单色 | 应用产品 | |
| 功率消耗 | - | 光源类型 | 1S6P WLED, 无驱动 |
| 刷新率 | 75Hz | 触摸技术 | 4线电阻触摸屏 |
| 接口类型 | 20 pins Parallel Data (1ch, 4-bit) , FPC | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
SP10Q010-TZA规格书 | Ver.7 | English | 1.2 M | 27 | 2012-5-1 | 最新 | |
|
|
SP10Q010-TZA规格书 | Ver.6 | English | 717 K | 27 | 2008-5-13 |

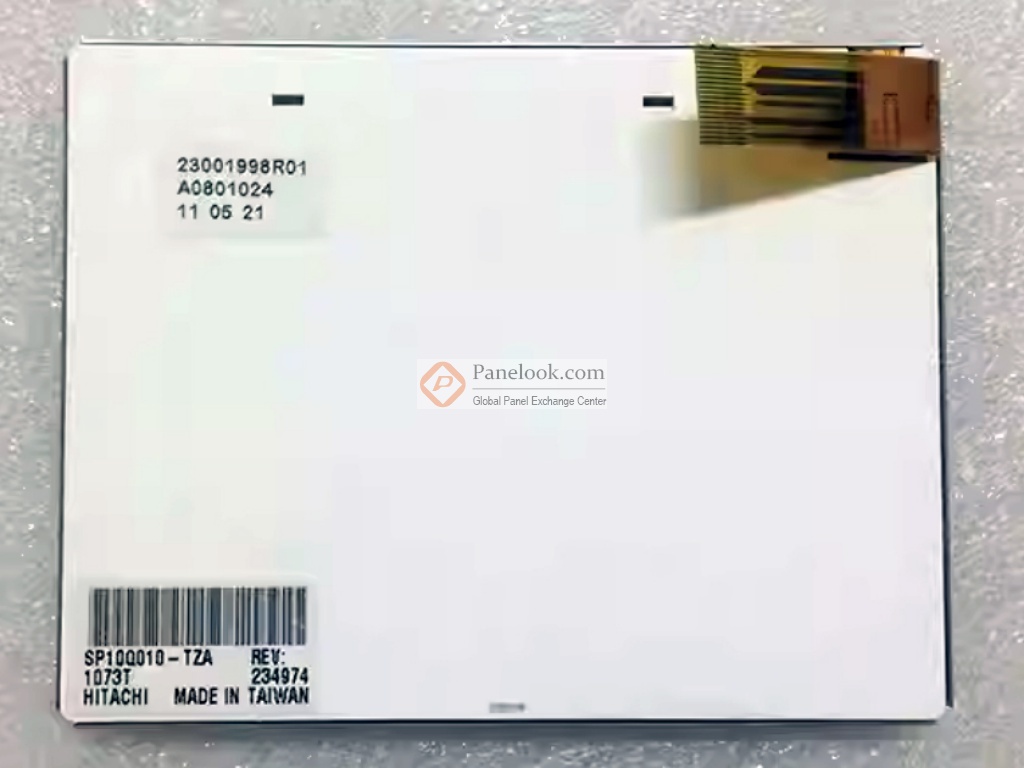

SP10Q010-TZA是高雄晶杰达光电科技股份有限公司 (KOE，KOE) 推出的一款采用FSTN-LCD技术的3.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据KOE (KOE)于2012年5月1日发布的版本号为Ver.7的产品规格书，SP10Q010-TZA显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为76.79×57.59 (宽×高) mm，外观尺寸为94.7×73.3 (宽×高)×7(厚) mm，表面处理为雾面，Hard coating (2H)。背光方面此产品采用了1S6P WLED发光的侧入式光源，不含背光驱动。SP10Q010-TZA采用了Parallel Data (1ch, 4-bit)信号接口，总共20 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用SP10Q010-TZA液晶模组，屏库®建议您向KOE (KOE)或其代理商了解关于SP10Q010-TZA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2003年Q1量产，当前生产状态为已停产。目前SP10Q010-TZA在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2025年07月14日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.2G (11.76 m/s²)。基于它带触摸屏，半透射半反射式，白光LED背光，表面雾面等特征，此型号推荐使用于工业。
