像素布局
RGB垂直条状
显示区域 1895.04(H)×1065.96(V) mm外观尺寸 1913.04(H)×1083.96(V)×1.34(D) mm
面板重量 6.50Kgs (Typ.)表面处理 雾面 (Haze 25%)，Hard coating (3H)
面板亮度 0 cd/m² 对比度 4000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 HVA，常黑显示，透射式
视角方向 全视角反应时间 6.5 (Typ.)(G to G) ms
基板厚度 0.50+0.50 mm 透射系数 5.5% (Typ.)(含偏光片)
显示颜色 1.07B, 99% sRGB触摸屏 无触摸
工作频率 60Hz-
面板应用
- 信号接口
-
V-by-One 8 lane , 51 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
SG8561D01-2 长期供应 贸易
 广州市

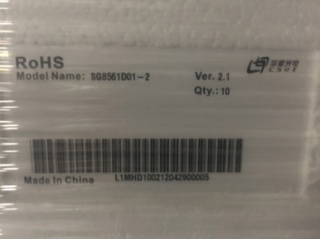

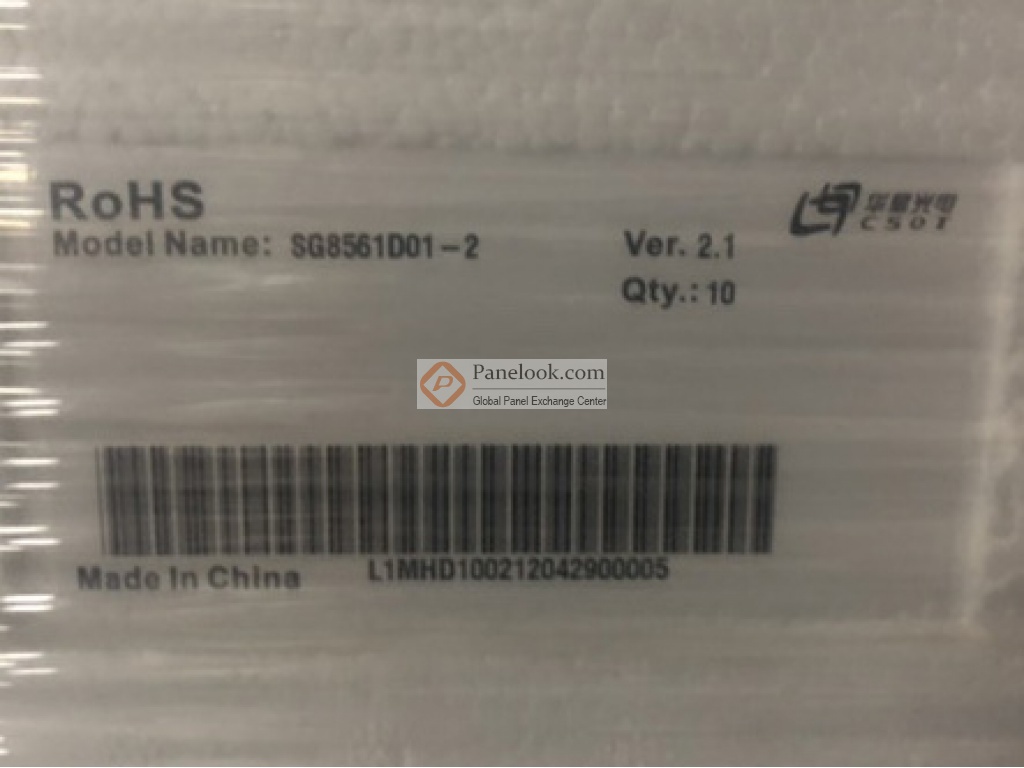

华星光电液晶玻璃SG8561D01-2综述
SG8561D01-2是华星光电 (CSOT)推出的一款86吋a-Si TFT-LCD液晶玻璃产品，它无背光，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，10位灰阶，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。本产品已邦定16 source + 16 gate chips驱动IC。根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2020年06月18日对此型号首次建立参数，并于2025年05月08日对参数进行了最后更新。根据华星光电 (CSOT)于2019年10月8日发布的版本号为Ver2.1的产品规格书，SG8561D01-2显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1895.04(宽)×1065.96(高) mm，外观尺寸为1913.04(宽)×1083.96(高)×1.34(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重6.50Kgs (Typ.)，采用了0.50+0.50 mm的玻璃基板。本产品无背光。SG8561D01-2采用了V-by-One 8 lane信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶玻璃，关于SG8561D01-2的最新的生产状态信息和技术信息，屏库®建议您咨询华星光电 (CSOT)。
|
