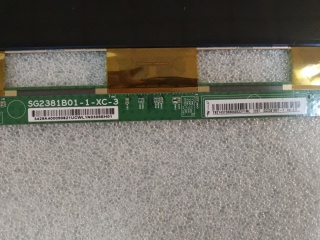

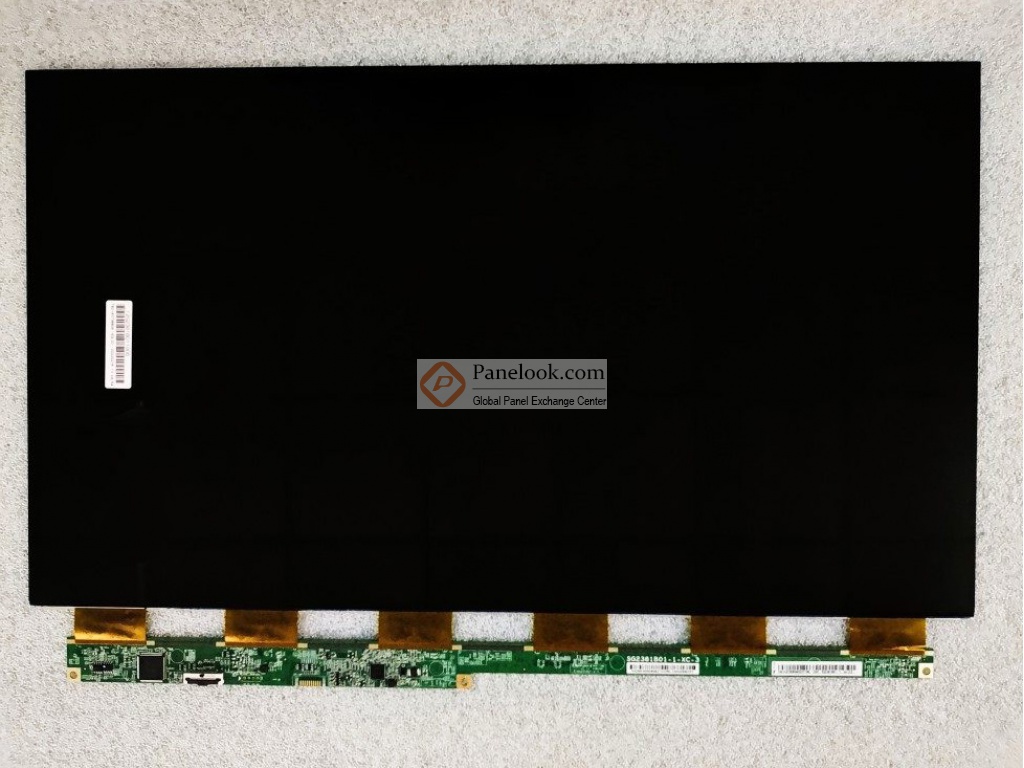

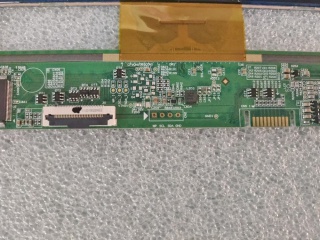

| 面板品牌 | 华星光电 (CSOT) | 面板型号 | SG2381B01-1 Ver.2.5 | |
|---|---|---|---|---|
| 面板尺寸 | 23.8英寸 | 面板类型 | a-Si TFT-LCD, 液晶玻璃 , FOB | |
| 像素数量 | 1920(RGB)×1080, FHD, 16:9 | 像素布局 | RGB垂直条状 | |
| 显示区域 | 527.04(H)×296.46(V) mm | 外观尺寸 | 534.64(H)×308.46(V)×1.1(D) mm | |
| 面板重量 | 440g (Typ.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 面板亮度 | 0 cd/m² | 对比度 | 4000:1 (Typ.) (TM) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10)  |
工作模式 | VA，常黑显示，透射式
|
|
| 视角方向 | 全视角 | 反应时间 | 6.5 (Typ.)(G to G)(OD) ms | |
| 基板厚度 | 0.40+0.40 mm |
透射系数 | 5.6% (Typ.)(含偏光片) | |
| 显示颜色 | 16.7M, 72% NTSC | 触摸屏 | 无触摸 | |
| 工作频率 | 75Hz | 面板应用 | |
|
| 驱动IC | ||||
| 信号接口 | LVDS (2 ch, 8-bit) , 30 pins , 端子 | |||
| 驱屏电压 | 5.0V (Typ.) | |||
| 工作环境 | 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C | |||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
SG2381B01-1 Ver.2.5规格书 | Ver2.5_5.0V_75Hz | English | 1.1 M | 27 | 2021-8-9 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
SG2381B Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.01 | 2022-11-18 | IIS下载 |
|
SG2381B Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver.01 | 2020-07-23 | IIS下载 |
