奇美液晶模组R196U2-L01概况-全球液晶屏交易中心-屏库

人气指数：13410 2023-09-14 01:20

奇美液晶模组R196U2-L01主要参数

现货数量
26片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2007,Q3
开始量产
2007,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	奇美 (CMO)	型号名称	R196U2-L01
屏幕尺寸	19.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1600(RGB)×1200, UXGA, 4:3	像素布局	RGB垂直条状
显示区域	398.4×298.8 mm (H×V)	外观尺寸	427×322.4×38.3 mm (H×V×D)
屏幕重量	1.97Kgs (Max.)	表面处理	雾面 (Haze 25%)，Hard coating (3H)
屏幕亮度	600 cd/m² (Typ.)	对比度	600 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	IPS，常黑显示，透射式
可视角度	85/85/85/85 (Typ.)(CR≥10)	响应速度	25/25 (Typ.)(Tr/Td) ms
颜色数量	16.7M, 72% NTSC	适用于
消耗功率	-	背光类型	16 pcs CCFL, 50K小时, 含逆变器
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (2 ch, 8-bit) , 端子 , 40 pins
供应电压	12.0V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共1条现货>>

奇美液晶模组R196U2-L01 VIP卖家现货

深圳市瑞达工控科技有限公司

第13年

奇美液晶模组R196U2-L01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	R196U2-L01规格书	Ver2.0	English	1 M	29	2008-1-18	最新	付费下载

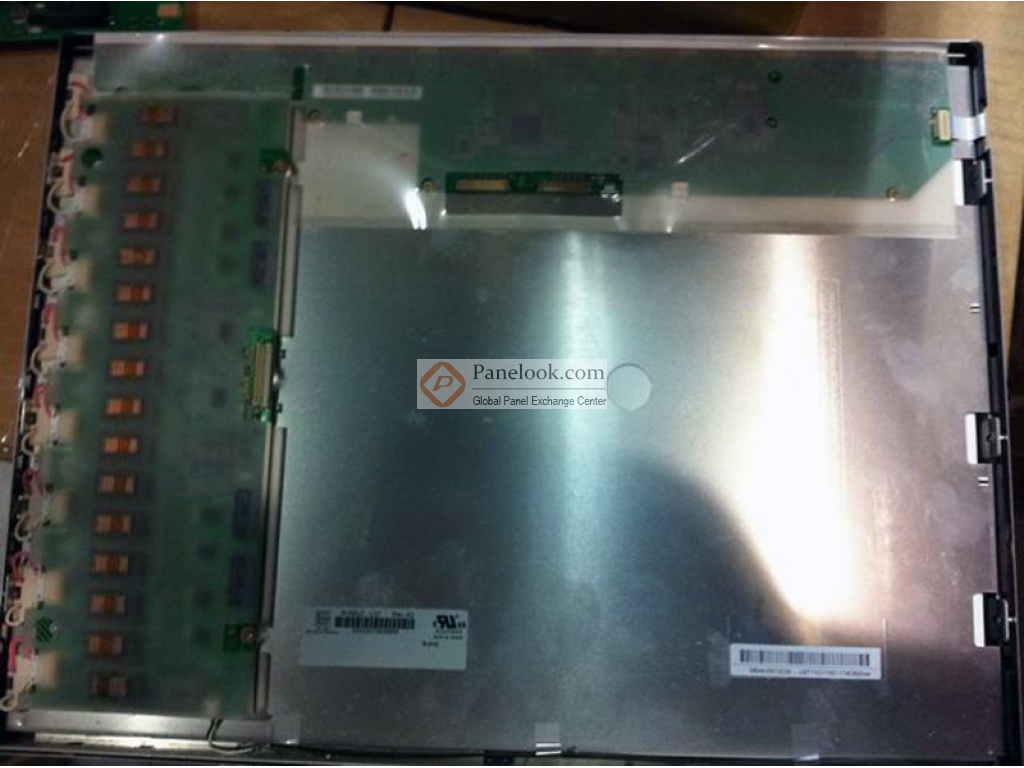

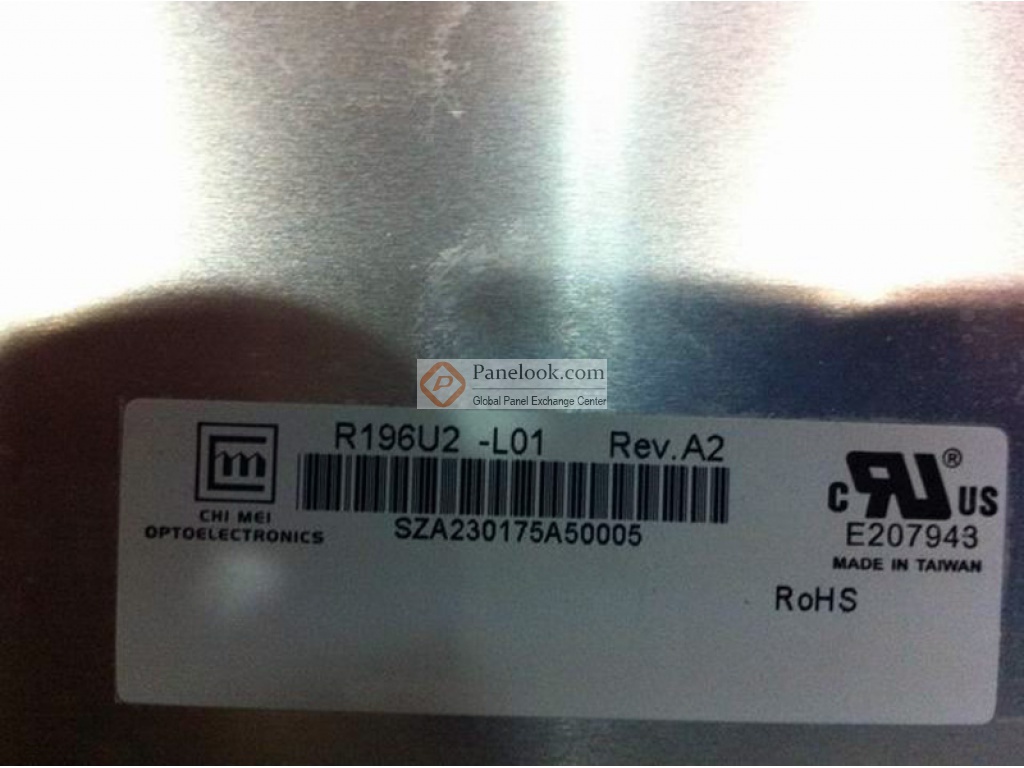

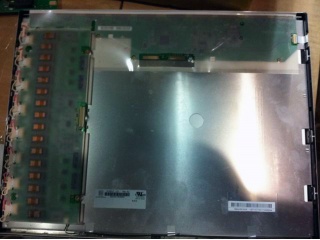

奇美液晶模组R196U2-L01图片

奇美液晶模组R196U2-L01综述

R196U2-L01是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的19.6英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。根据奇美 (CMO)于2008年1月18日发布的版本号为Ver2.0的产品规格书，R196U2-L01显示分辨率为1600(RGB)×1200 (UXGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为398.4×298.8 (宽×高) mm，可视尺寸为402.4×302.8 (宽×高) mm，外观尺寸为427×322.4 (宽×高)×38.3(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.97Kgs (Max.)。背光方面此产品采用了16 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。R196U2-L01采用了LVDS (2 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用R196U2-L01液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于R196U2-L01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q4量产，当前生产状态为已停产。目前R196U2-L01在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年09月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它高亮度，寿命大于5万小时，含逆变器，表面雾面等特征，此型号推荐使用于医疗影像。
