像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 350.66(H)×216.245(V)×3.2(D) mm
面板亮度 250 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 ADS，常黑显示，透射式
视角方向 全视角反应时间 30 (Typ.)(Tr+Td) ms
显示颜色 16.2M, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 10S4P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

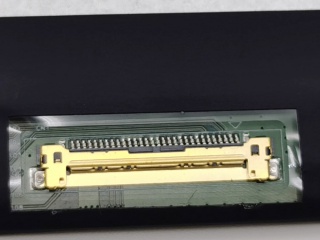

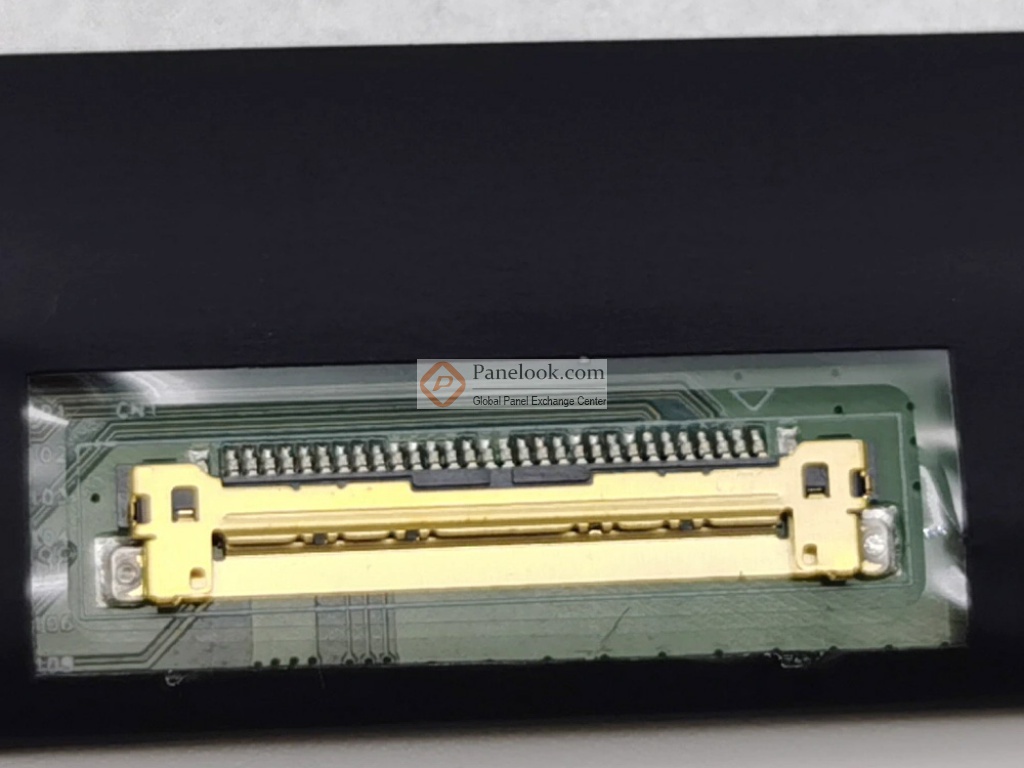

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
QV156FHM-N48 长期供应 贸易
 上海市
QV156FHM-N48 长期供应 贸易
广州市
QV156FHM-N48 长期供应 生产制造
深圳市
QV156FHM-N48 长期供应 贸易
苏州市
QV156FHM-N48 长期供应 贸易
深圳市
QV156FHM-N48 长期供应 贸易
深圳市
QV156FHM-N48 长期供应 贸易
深圳市
QV156FHM-N48 长期供应 贸易
深圳市
QV156FHM-N48 长期供应 贸易
上海市
QV156FHM-N48 长期供应 贸易
深圳市
京东方液晶模组QV156FHM-N48规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
QV156FHM-N48规格书 |
V8.2_Rev.0 |
English |
1.6 M |
46 |
2021-8-23 |
最新 |
|
京东方液晶模组QV156FHM-N48验货标准(IIS)
京东方液晶模组QV156FHM-N48综述

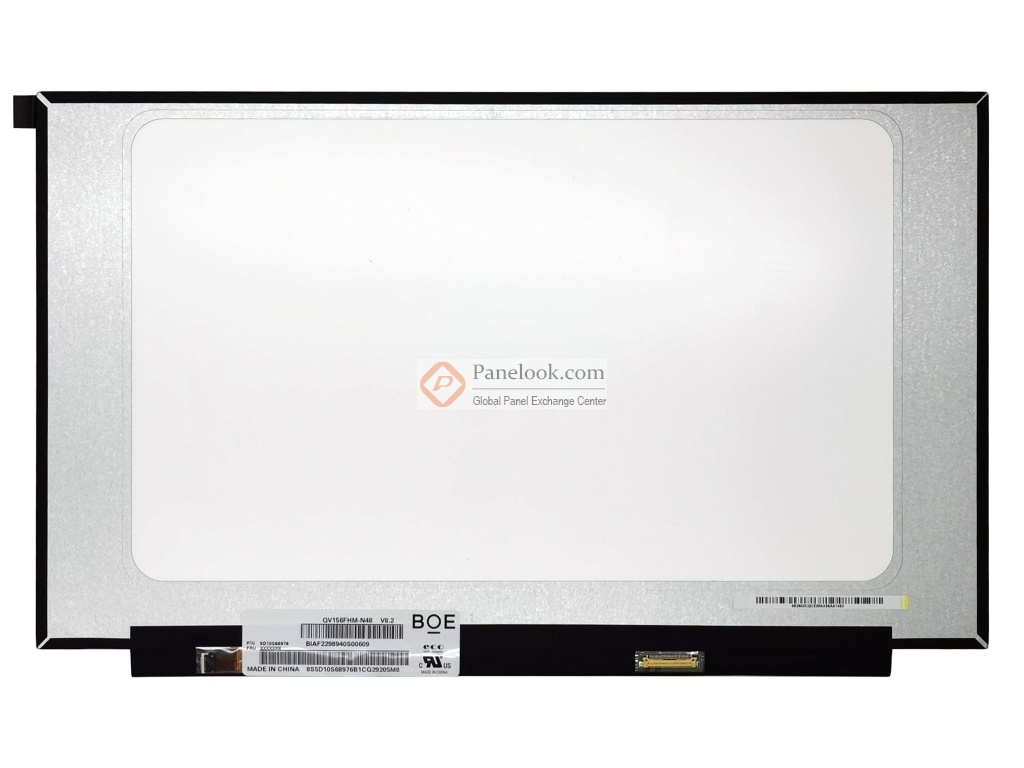

QV156FHM-N48 (产品代码: BOE0700)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2021年8月23日发布的版本号为Rev.0的产品规格书，QV156FHM-N48显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.245 (宽×高)×3.2(厚) mm，表面处理为雾面，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。QV156FHM-N48采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用QV156FHM-N48液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于QV156FHM-N48的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q4量产，当前生产状态为量产中。目前QV156FHM-N48在屏库上有11条现货信息、18家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2022年01月26日对此型号首次建立参数，并于2023年11月07日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于笔记本。
|
