QD15TL02 Rev.04

别名：B154EW04 V2

代码：QDS0027

表面镜面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：9626 2023-08-01 00:14

广辉液晶模组QD15TL02 Rev.04主要参数

  • 广辉液晶模组QD15TL02 Rev.04
  • 广辉液晶模组QD15TL02 Rev.04
  • 广辉液晶模组QD15TL02 Rev.04
  • 笔记本屏
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      --
    • 开始量产
      2004,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 表面镜面
    面板品牌 广辉 (QDI) 面板型号 QD15TL02 Rev.04 兼容型号 15个兼容型号
    面板尺寸 15.4英寸 面板类型 a-Si TFT-LCD, 液晶模组
    像素数量 1280(RGB)×800, WXGA, 16:10 像素布局 RGB垂直条状
    显示区域 331.2(H)×207(V) mm 外观尺寸 344(H)×243.5(V)×6.35(D) mm
    面板重量 585g (Max.) 表面处理 镜面 (Haze 0%)，Hard coating (2H)
    面板亮度 160 cd/m² (Typ.) 对比度 400:1 (Typ.) (TM)
    可视角度 45/45/15/35 (Typ.)(CR≥10) 工作模式 TN，常白显示，透射式
    视角方向 6 o'clock 反应时间 5/20 (Typ.)(Tr/Td) ms
    外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm) 光源类型 1 pcs CCFL, 15K小时, 无驱动
    显示颜色 262K, 71% NTSC 触摸屏 无触摸
    工作频率 60Hz 面板应用
    信号接口 LVDS (1 ch, 6-bit) , 30 pins , 端子
    驱屏电压 3.3V (Typ.)
    工作环境 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C

    广辉液晶模组QD15TL02 Rev.04规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  QD15TL02 Rev.04规格书 Rev.0 English 668.6 K 23  2004-11-30  最新

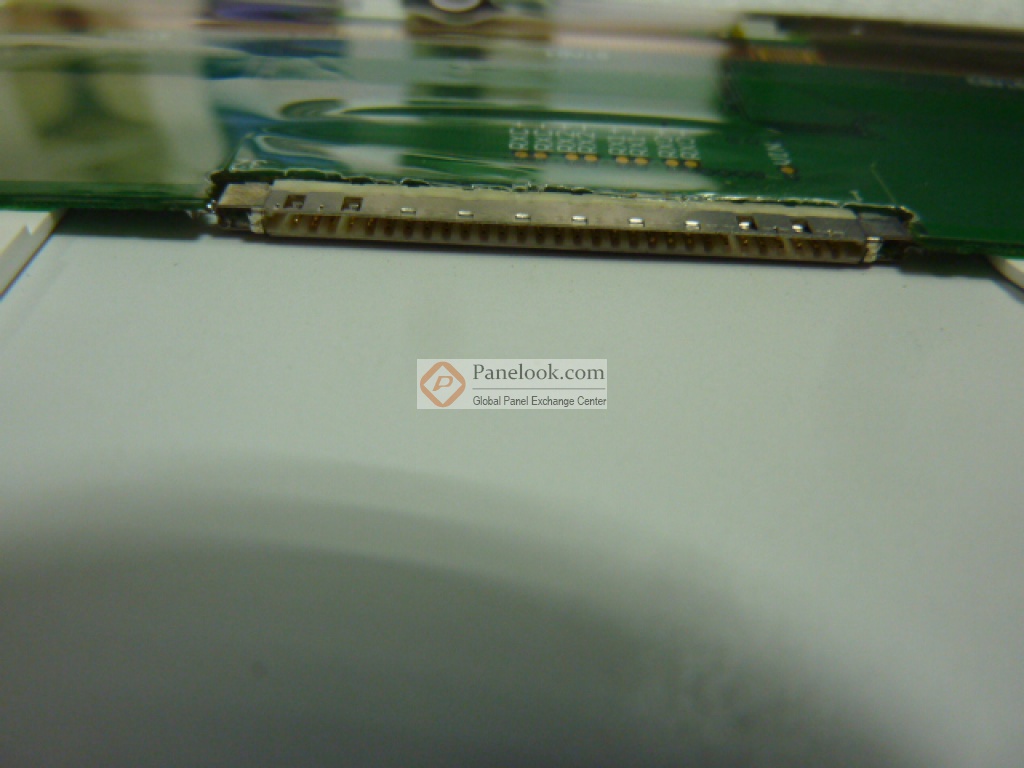

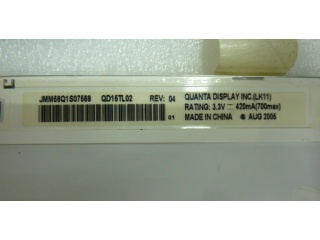

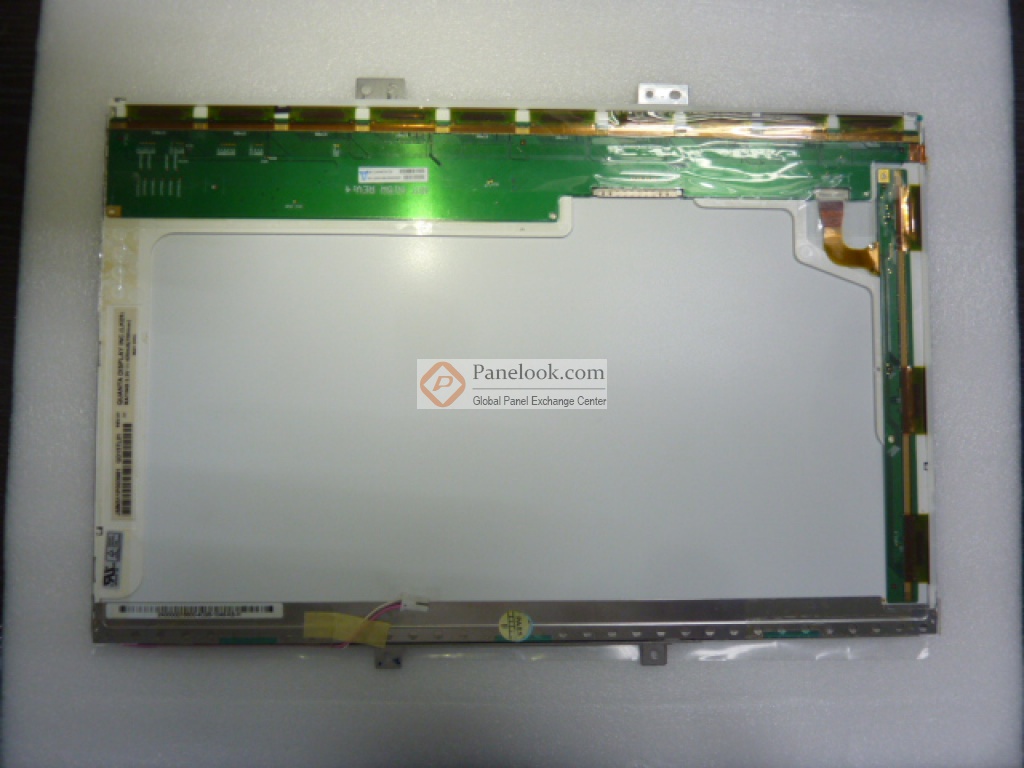

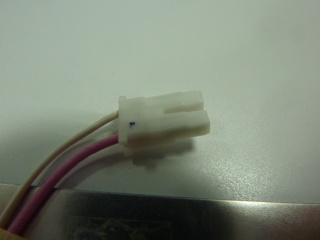

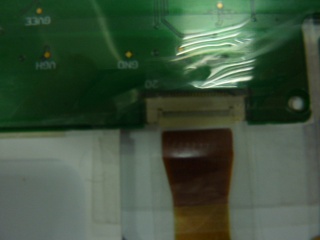

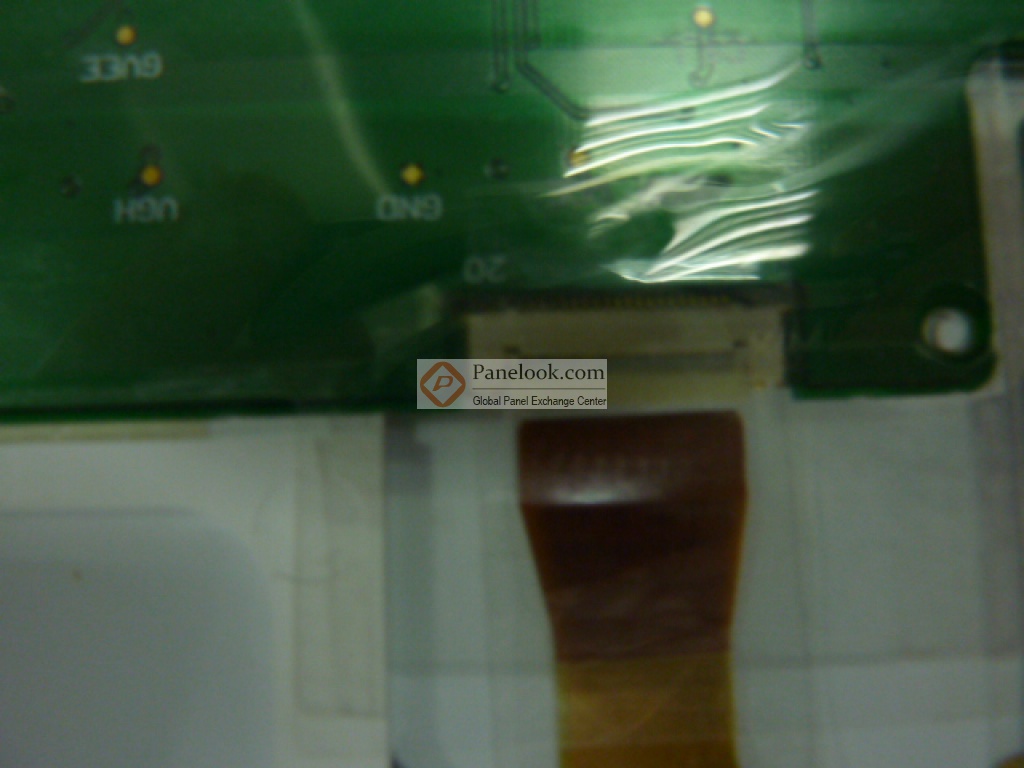

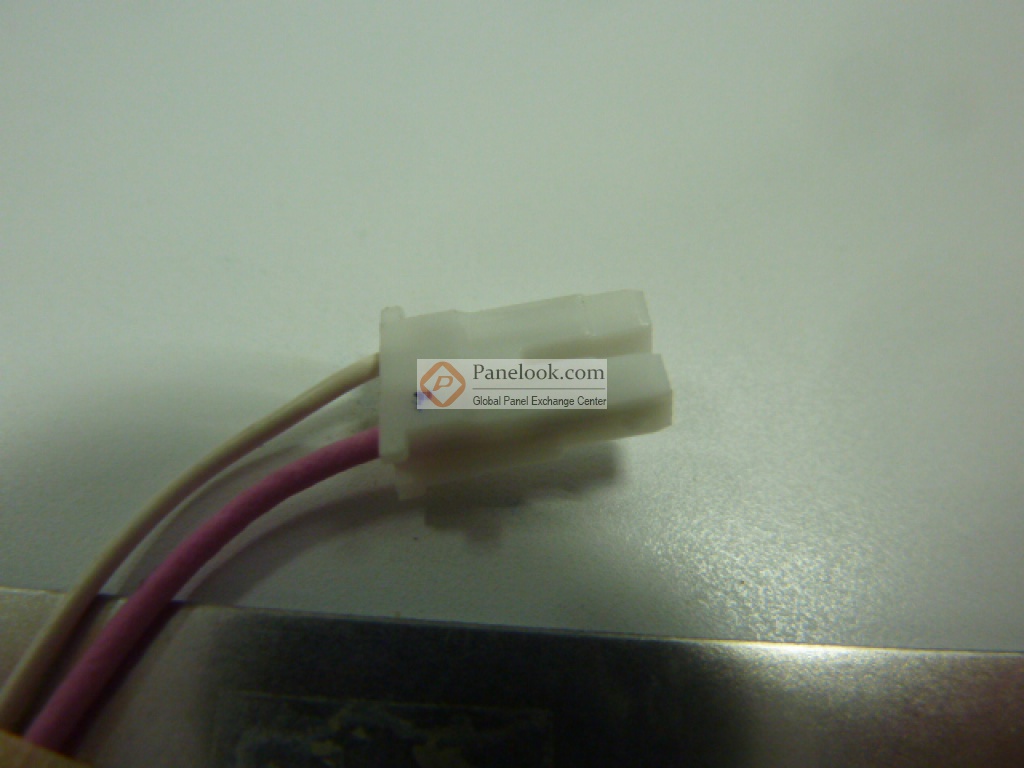

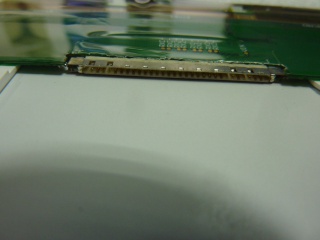

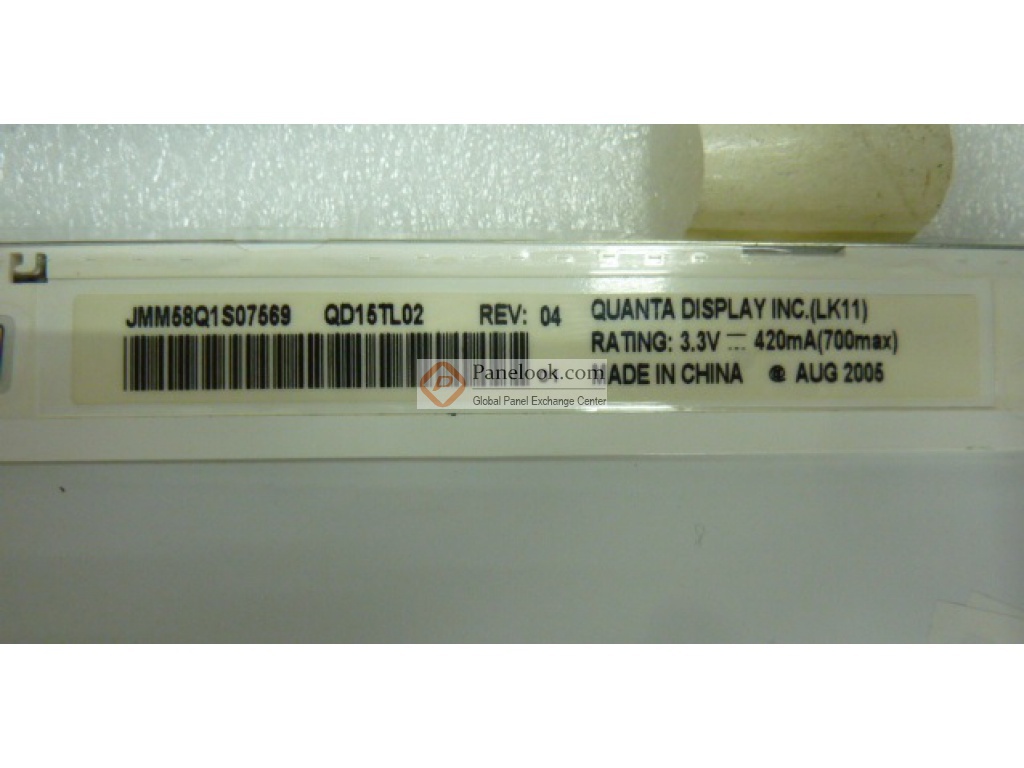

    广辉液晶模组QD15TL02 Rev.04图片

    • QD15TL02 Rev.04图片
    • QD15TL02 Rev.04图片
    • QD15TL02 Rev.04图片
    • QD15TL02 Rev.04图片
    • QD15TL02 Rev.04图片

    广辉液晶模组QD15TL02 Rev.04综述

    QD15TL02 Rev.04 (别名: B154EW04 V2) (产品代码: QDS0027)是广辉 (QDI)推出的一款15.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。它的典型特征屏库总结为: 表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2004年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年08月30日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。根据广辉 (QDI)于2004年11月30日发布的版本号为Rev.00的产品规格书，QD15TL02 Rev.04显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为331.2(宽)×207(高) mm，外观尺寸为344(宽)×243.5(高)×6.35(厚) mm，可视尺寸为334.4(宽)×210.2(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重585g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。QD15TL02 Rev.04采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于QD15TL02 Rev.04的最新的生产状态信息和技术信息，屏库®建议您咨询广辉 (QDI)。
    比较全部

    广辉 QD15TL02系列型号

    (共6个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 QD15TL02 Rev.01 广辉  15.4" 液晶模组  1280×800        CCFL  LVDS  已停产   0 0
    添加 QD15TL02 Rev.02 广辉  15.4" 液晶模组  1280×800        CCFL  LVDS  已停产   0 0
    添加 QD15TL02 Rev.03 广辉  15.4" 液晶模组  1280×800  160  400:1  CCFL  LVDS  已停产 QD15TL02 Rev.03规格书下载 0 0
    添加 QD15TL02 Rev.04 广辉  15.4" 液晶模组  1280×800  160  400:1  CCFL  LVDS  已停产 QD15TL02 Rev.04规格书下载 0 0
    添加 QD15TL02 Rev.05 广辉  15.4" 液晶模组  1280×800        CCFL  LVDS  已停产   0 0
    添加 QD15TL02 Rev.06 广辉  15.4" 液晶模组  1280×800        CCFL  LVDS  已停产   0 0
